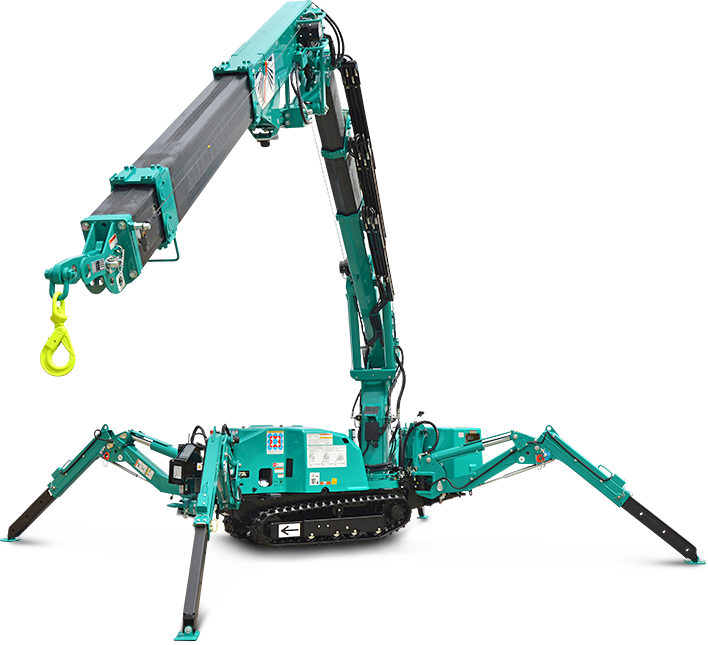

Гусеничный мини-кран паук MAEDA mk1033

Продажа мини-кранов пауков MAEDA
MK1033

Макс. Грузоподъемность:
0,995 т × 1,3 м
(крюк-захват)

Высота подъема крюка:
11,3 м × 0,605 т
(с Крюком-захватом)

Гибридный привод:
Дизель + Эл.Мотор
(сеть 380 Вольт, 5,5 кВт)

Глубина опускания крюка:
-66,5 м × 0,71 т
(1-но кратная запасовка)

Собственный вес:
от 2000 кг
(с частично снятым оборудованием)

Страна производства:
Япония
(Maeda Seisakusho)

Срок поставки мини-крана:
4 - 6 недель
(со склада в Европе)

Цена нового мини-крана:
от по запросу
(в т.ч. утиль. сбор и НДС)

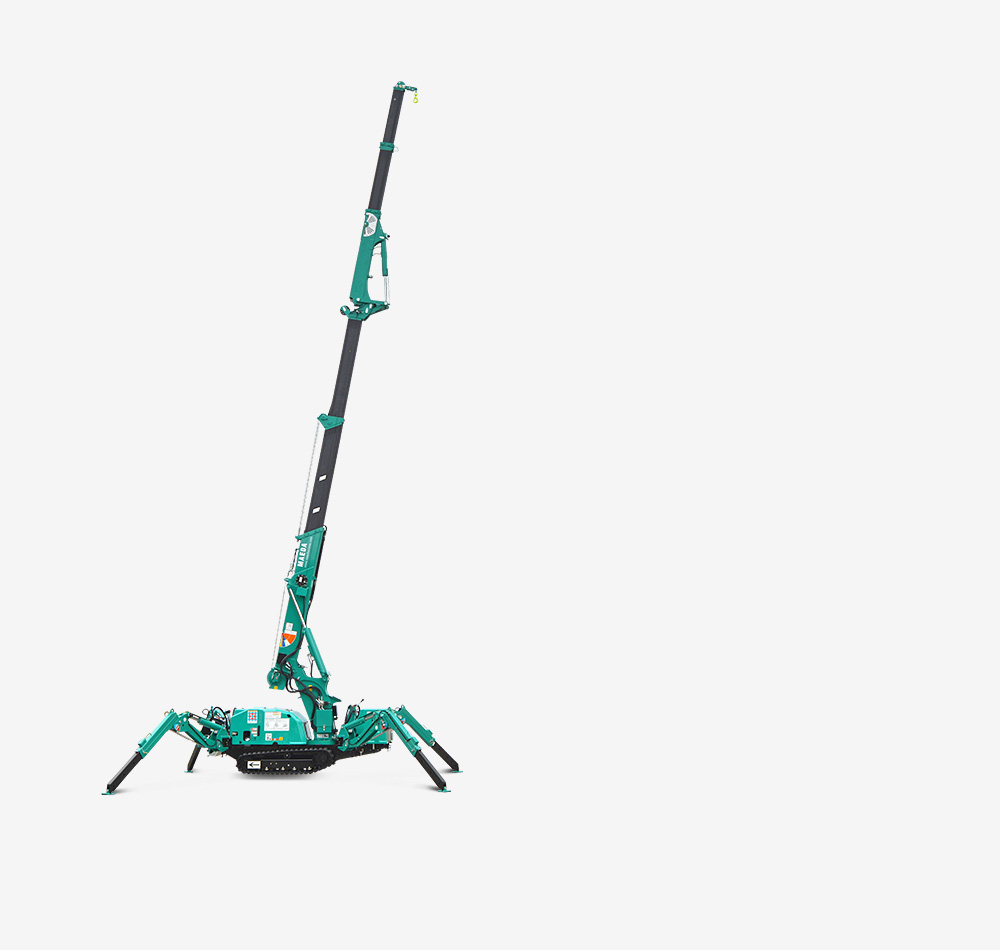

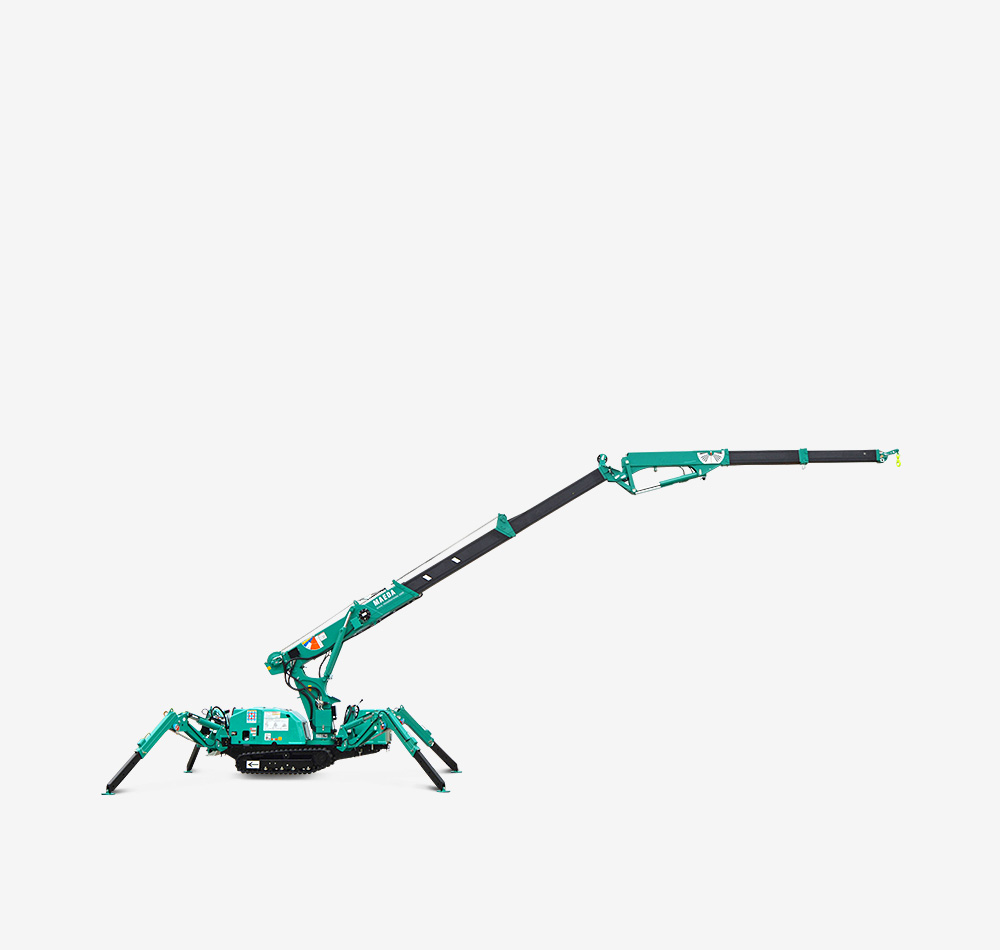

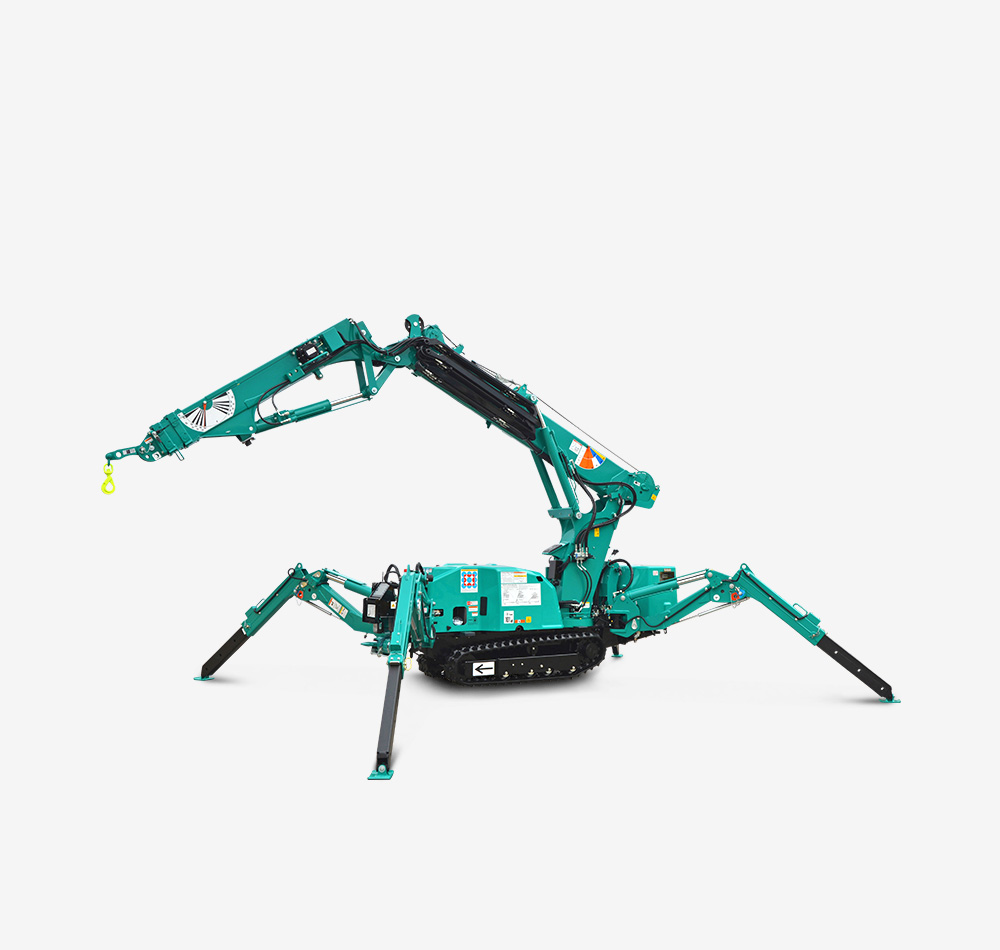

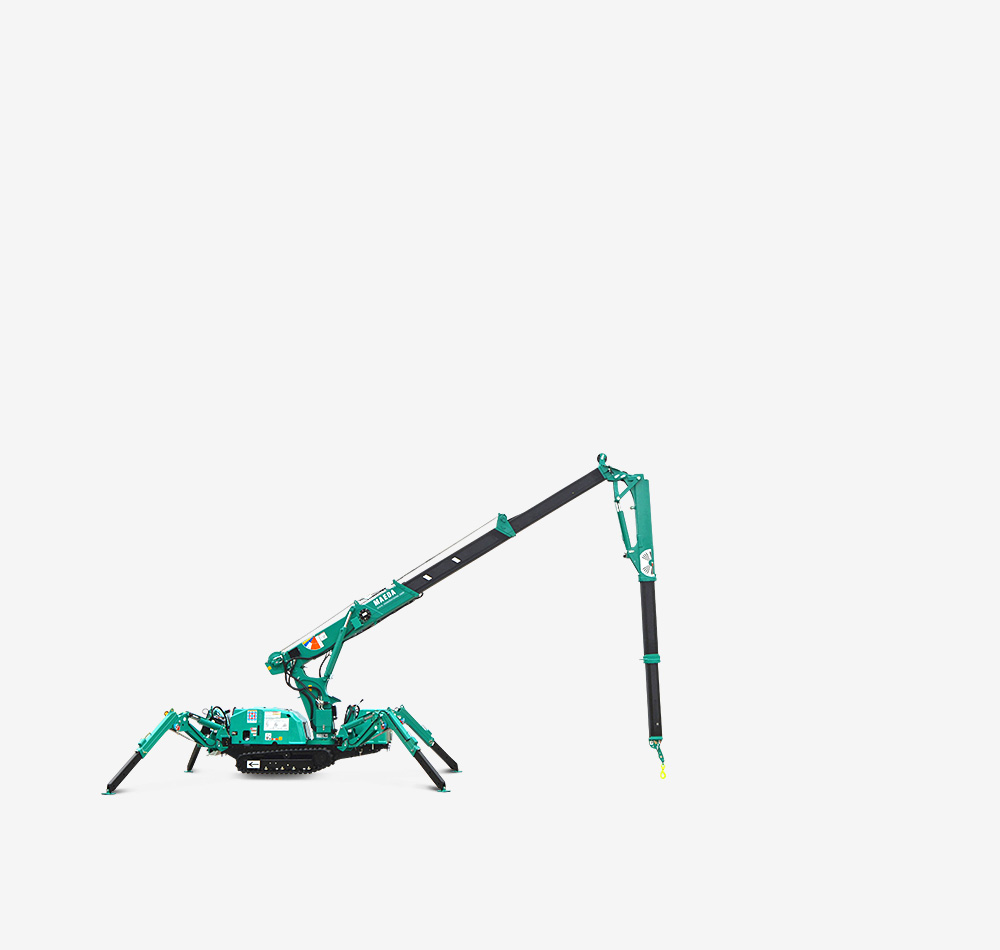

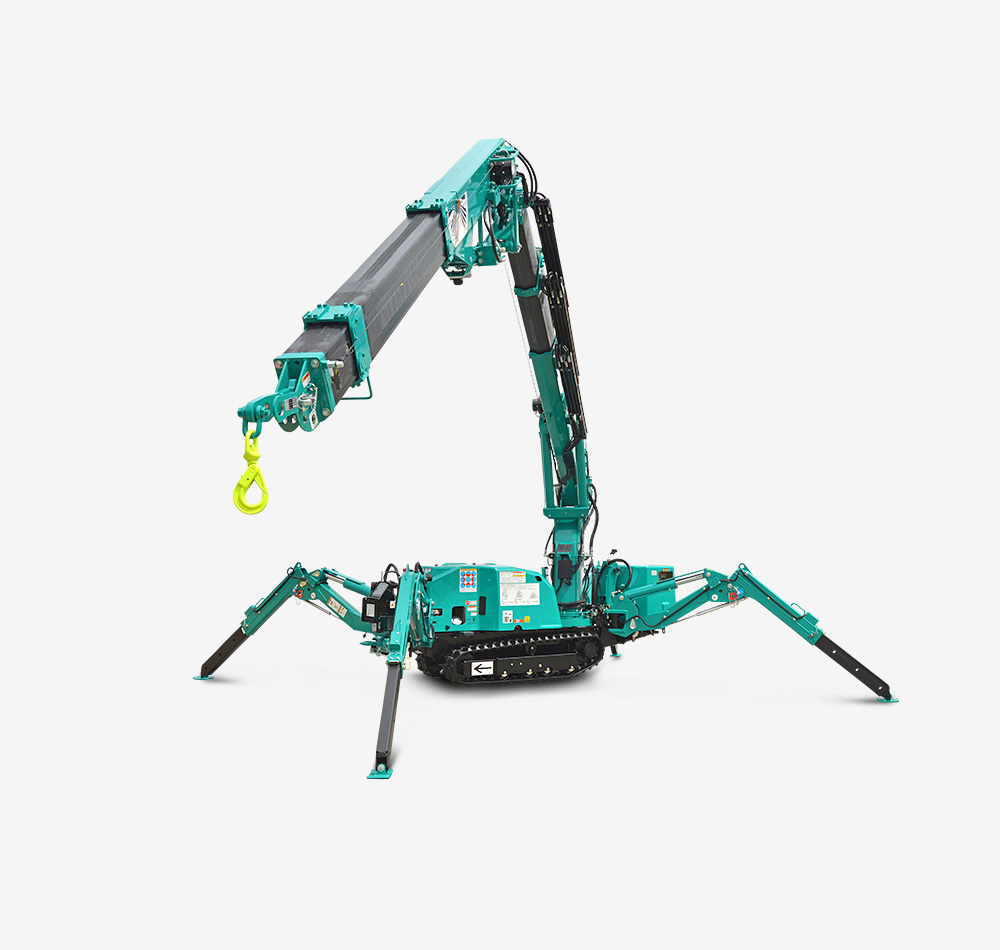

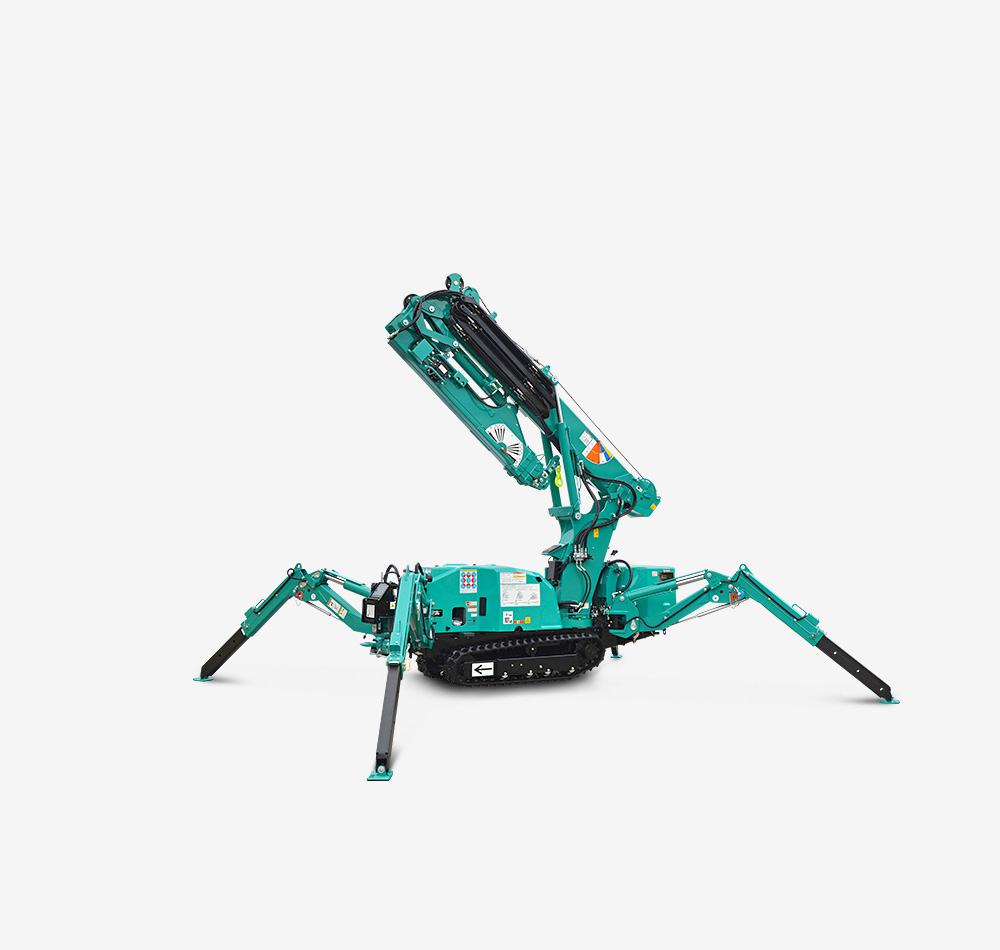

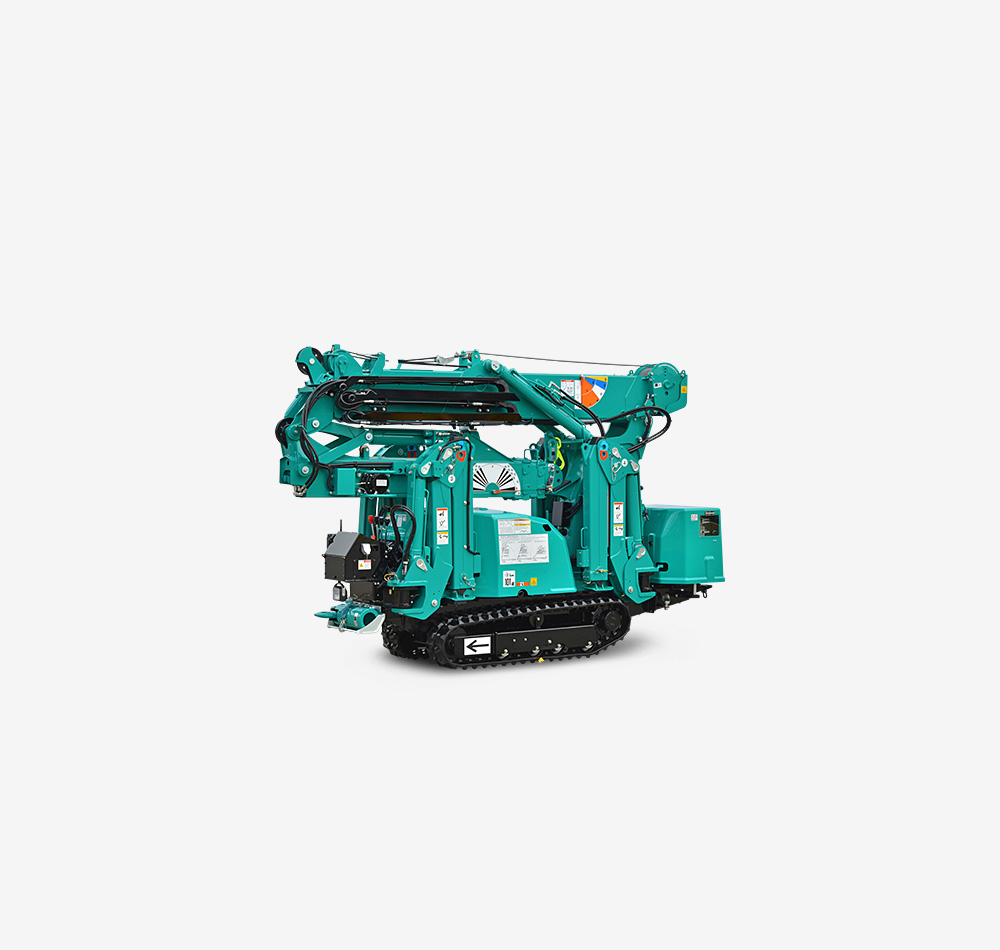

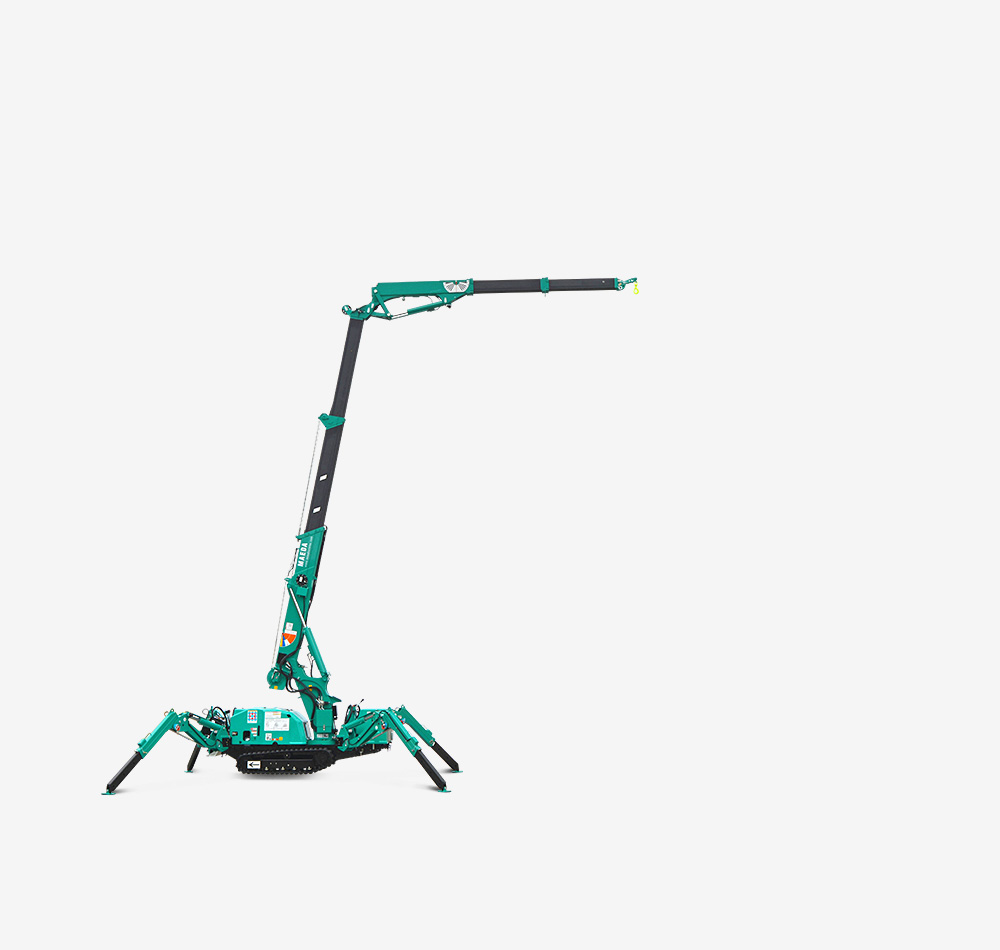

Внешний вид

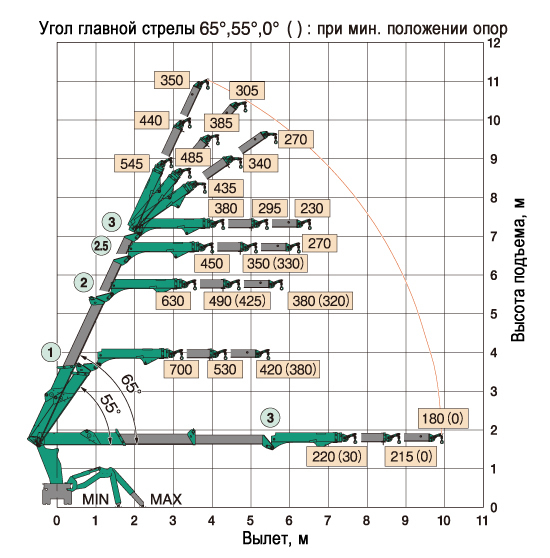

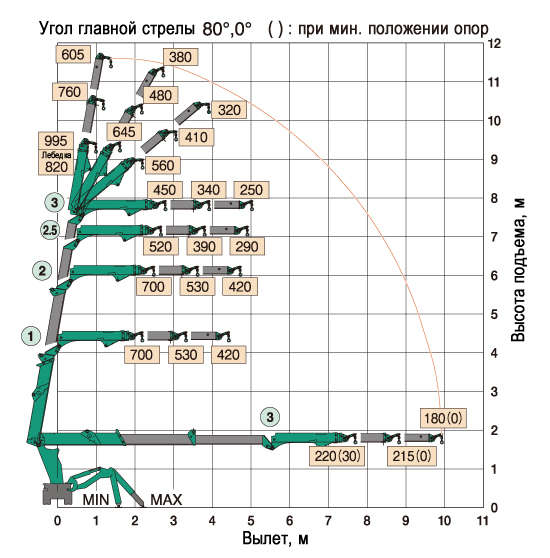

Схемы грузоподъемности

При разных углах наклона основной стрелы

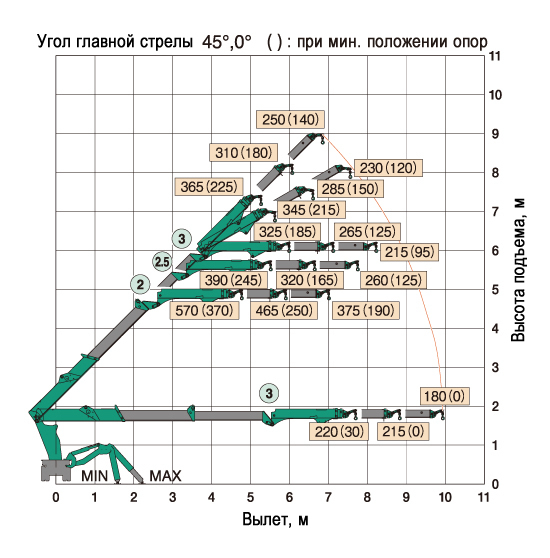

Схема грузоподъемности крана-паука MAEDA mk1033 угол основной стрелы 80 град Схема грузоподъемности крана-паука MAEDA mk1033 угол основной стрелы 65 град Схема грузоподъемности крана-паука MAEDA mk1033 угол основной стрелы 45 град Глубина опускания крюка лебедкой крана-паука MAEDA mk1033

Примечание:

Габариты и вес

максимальный опорный контур аутригеров

Габариты мини-крана Maeda mk1033 с выставленными аутригерами (опорами)

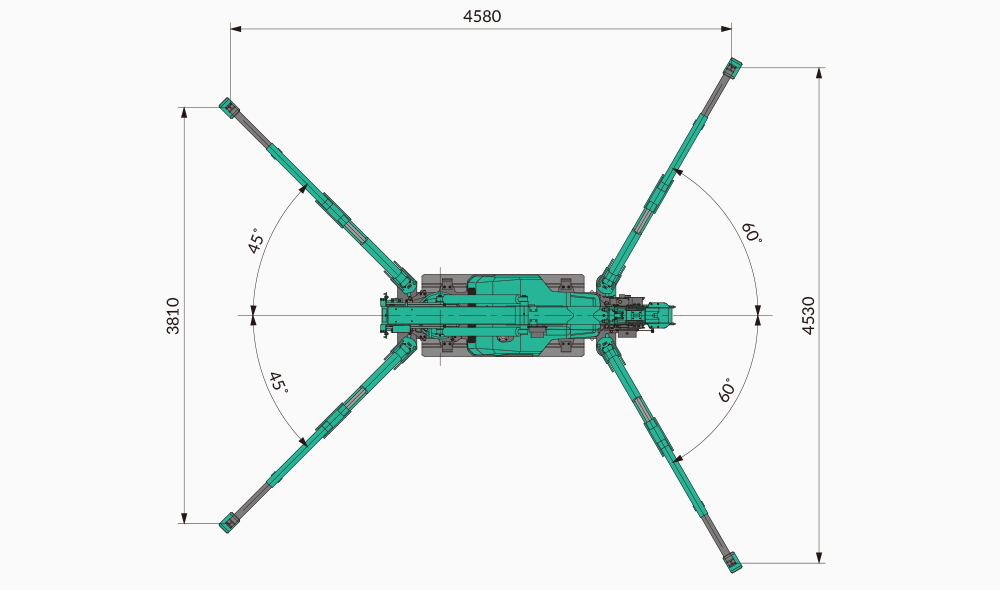

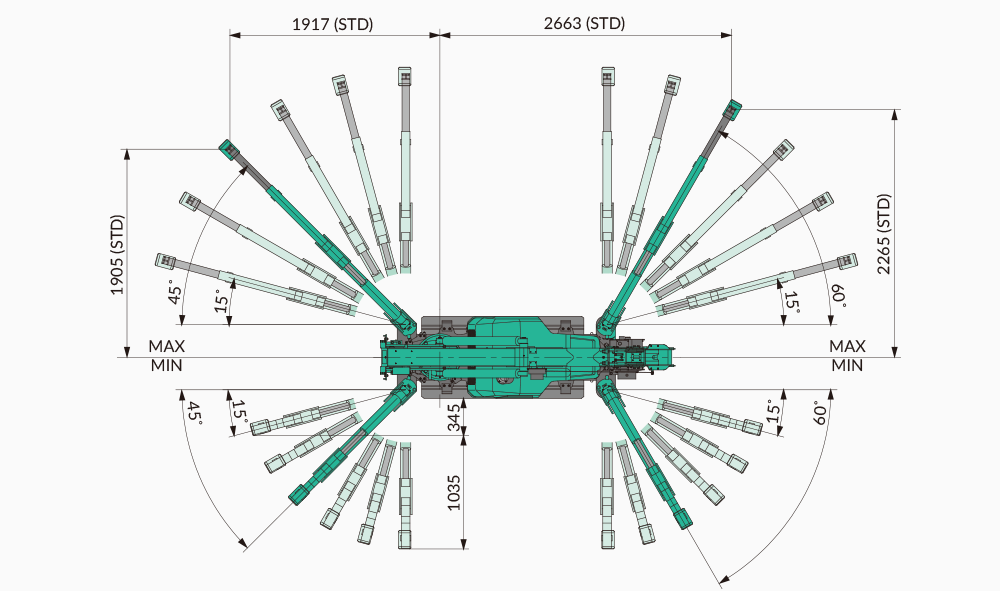

Варианты установки аутригеров
(мульти-позиционное положение аутригеров)

Гмульти-позиционное положение аутригеров мини-крана

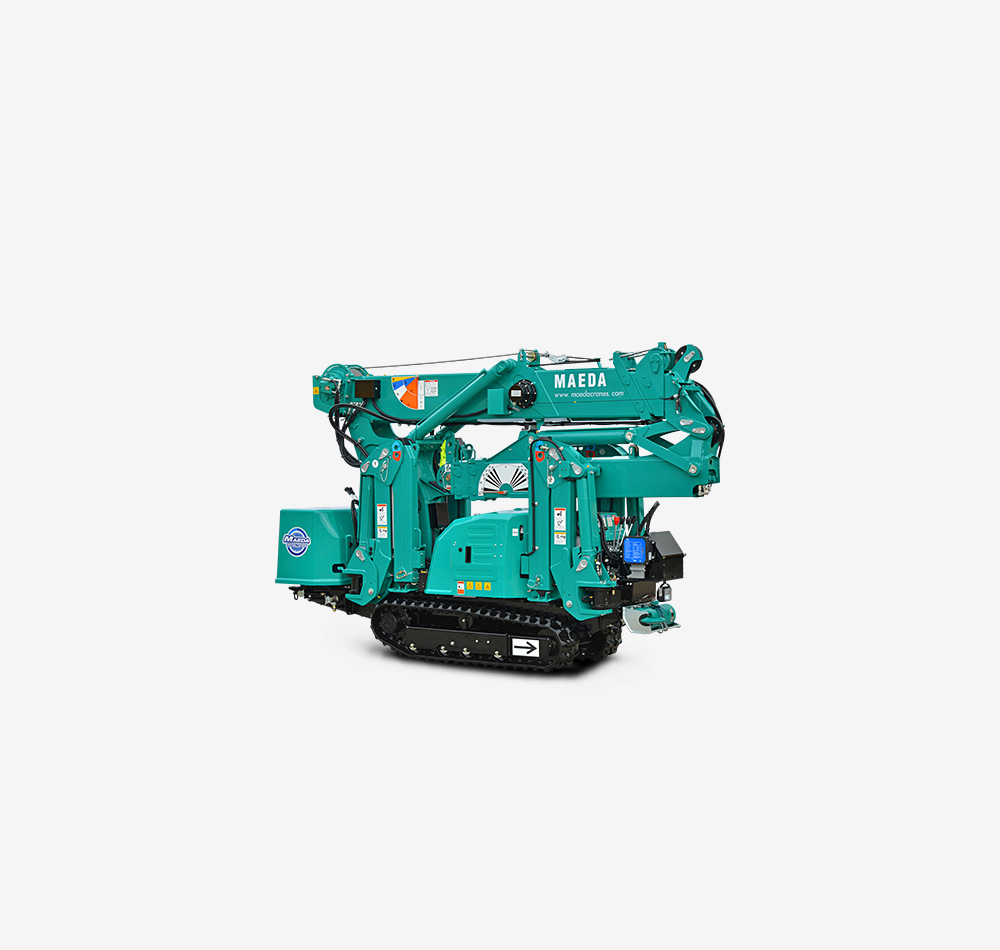

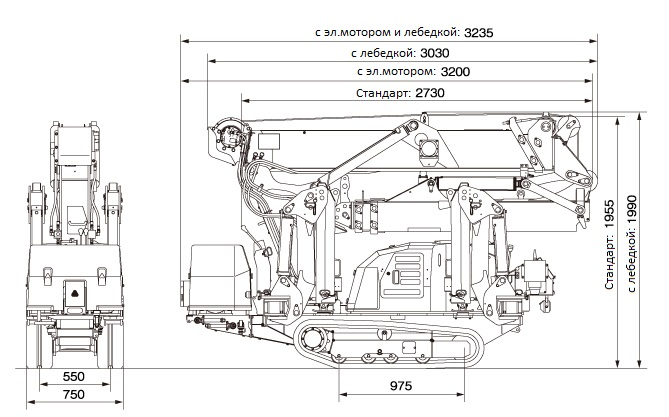

Транспортное положение (с электромотором)

Габариты мини-крана Maeda mk1033 с выставленными аутригерами (опорами)

Собственный вес

с частично снятым оборудованием = 2000 кг

стандарт = 2290 кг

Вес с дополнительным оборудованием:

  • с лебедкой = 2390 кг
  • с эл.мотором = 2270 кг
  • с эл.мотором и лебедкой = 2370 кг

Видео

Видео презентация мини-крана

Комплектация

Стандартная комплектация

Многофункц. Ограничитель Грузоподъемности

Дистанционное радио-управление

Крюк-захват на оголовок стрелы
г/п 990 кг

Мульти-позиционные аутригеры

Пузырьковый уровень (креномер)

Контроль установки аутригеров

Сигнализация наклона корпуса

Контроль ошибок

Регистратор параметров (черный ящик)

Дополнительное оборудование (опции)

Электромотор (сеть 380 В, 3 фазы)

Доп. лебедка г/п 820кг, опускание крюка -65,5 м

Крюк для 1-но крантой запасовки каната

Не маркие (серые) резиновые гусеницы

Технические характеристики

Наименование Значение
Грузоподъемность 0,995 т x 1,3 м
Высота подъема с Крюком-захватом (стандарт) 11,3 м x 605 кг (от земли до низа крюка) - Крюк-захват поставляется опционально
Высота подъема крюка лебедкой (опция) 10,47 м x 605 кг (от земли до низа крюка)
Рабочий радиус (горизонтальный вылет) 9,9 м x 180 кг
Грузовой канат (опция, при поставке с лебедкой) Трос из стальной проволоки IWRC 6 x WS(26) диаметр 8 мм x длина 73 метров
Тип основной стрелы Полностью автоматическая 6-ти секционная гидравлическая телескопическая стрела
Тип Крюка-захвата Ручной Крюк-захват, устанавливаемый на оголовок основной стрелы
Угол наклона основной стрелы 0° - 80°
Угол наклона Гуська 0° - 80°
Угол поворота стрелы 360° без ограничений
Система аутригеров (выносных опор) Четыре мультипозиционных аутригера (выносные опоры) коробчатого типа. Способ установки: разворот - вручную, телескопирование и постановка на грунт гидравлическими цилиндрами
Габариты в сложенном положении (ДхШхВ) без эл.мотора 2730 x 750 x 1955 мм
с эл.мотором 3200 x 750 x 1955 мм
с лебедкой 3030 x 750 x 1990 мм
с эл.мотором и лебедкой 3235 x 750 x 1990 мм
Габариты опорного контура аутригеров (Сбоку х Спереди х Сзади) Максимум: 4782 x 3990 x 4718 мм
Минимум: 3232 x 2180 x 2498 мм
Шасси Гусеничное. Бесступенчатое переключение переднего и заднего хода
Гусеницы Резиновые из черной резины (опционально доступны не маркие серые гусеницы)
Наземное пятно гусеницы 975 мм x 200 мм
Давление гусениц на грунт 58,0 кПа (0,59 кгс/см2)
Скорость передвижения шасси 0 - 2,2 км/ч
Угол въезда 34º
Преодолеваемый подъем 20º
Модель и тип дизельного двигателя Yanmar 2TNV70, дизельный, 2-х цилиндровый с водяным охлаждением
Мощность двигателя 7,4 кВт/2600 мин-1
Расход топлива 1,0 - 1,9 л/час (в зависимости от скорости работы, если не глушить двигатель)
Ескость топливного бака дизель, 12 литров
Электродвигатель Макс. потребляемая мощность 5,5 кВт, питаниее от трехфазной сети 380 Вольт, установлена круглая 5-ти контактная евро вилка 32А 3P+N (используются только 4 контакта)
Система управления эл. двигателем Инвертор, с функцией плавного пуска и экономией электроэнергии
Способ управления с Рычагов оператора + Дистанционное (по кабелю)
Вес с частично снятым оборудованием 2000 кг
стандарт 2290 кг
с лебедкой без эл.мотора 2390 кг
с эл.мотором 2270 кг
с эл.мотором и лебедкой 2370 кг
Доп. оборудование (поставляется опционально) Лебедка г/п 820 кг + Крюковая подвеска для 1-но кратной запасовки, Немаркие (серые) резиновые гусеницы
