Гусеничный мини-кран паук MAEDA cc985

Продажа
мини-гусеничных кранов
MAEDA (Япония)

CC1485

Макс. Грузоподъемность:
6,0 т × 2,6 м
(4-х кратная запасовка)

Высота крюка с Гуськом:
22,0 м × 0,82 т с Гуськом
(опциональная комплектация)

Высота подъема крюка:
16,7 м × 2,6 т
(в базовой комплектации)

Размер площадки (ДхШ):
3,61 × 2,49 м
(без опционального отвала)

Глубина опускания крюка:
-126,0 м × 1,5 т
(1-но кратная запасовка)

Рабочий радиус (вылет):
16,1 м × 0,43 т
(горизонтальный вылет)

Собственный вес:
от 14,56 т до 16,01 т
(без опций и с опциями)

Страна производства:
Япония
(Maeda Seisakusho)

Срок поставки:
4 - 6 недель
(со склада в Европе)

Цена нового крана:
от по запросу
(в т.ч. утиль. сбор и НДС)

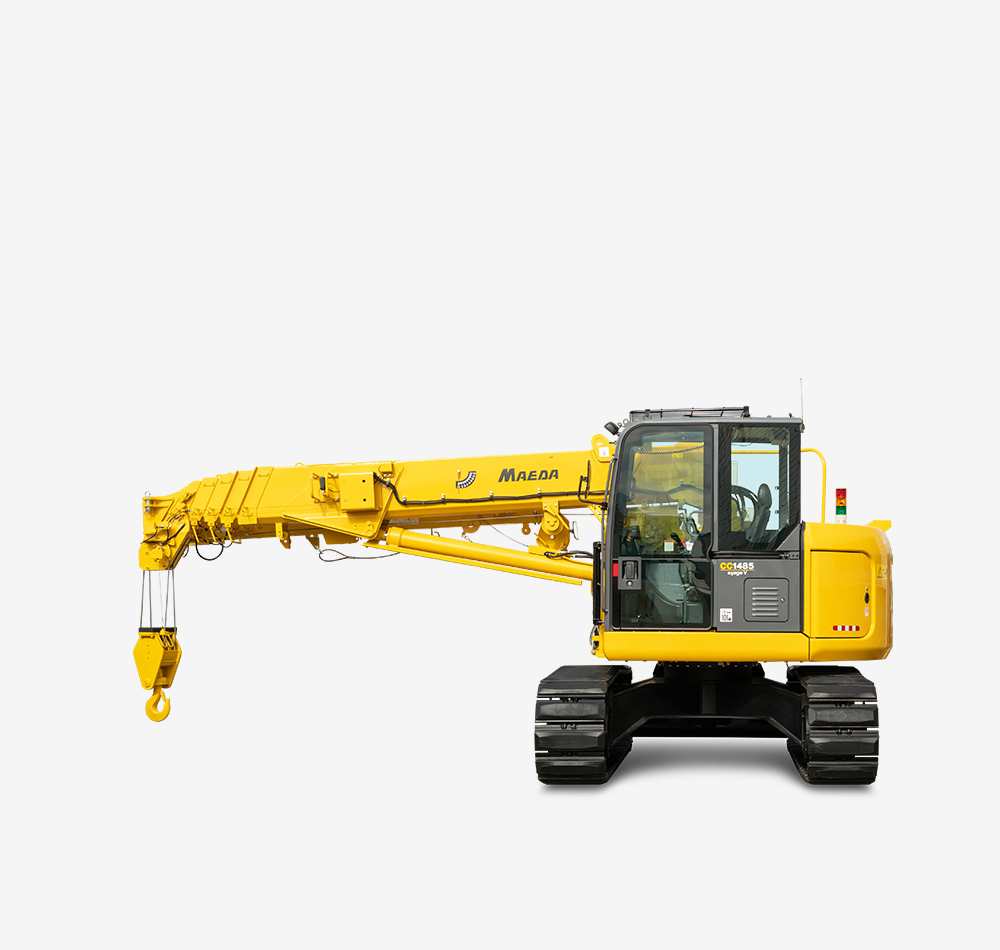

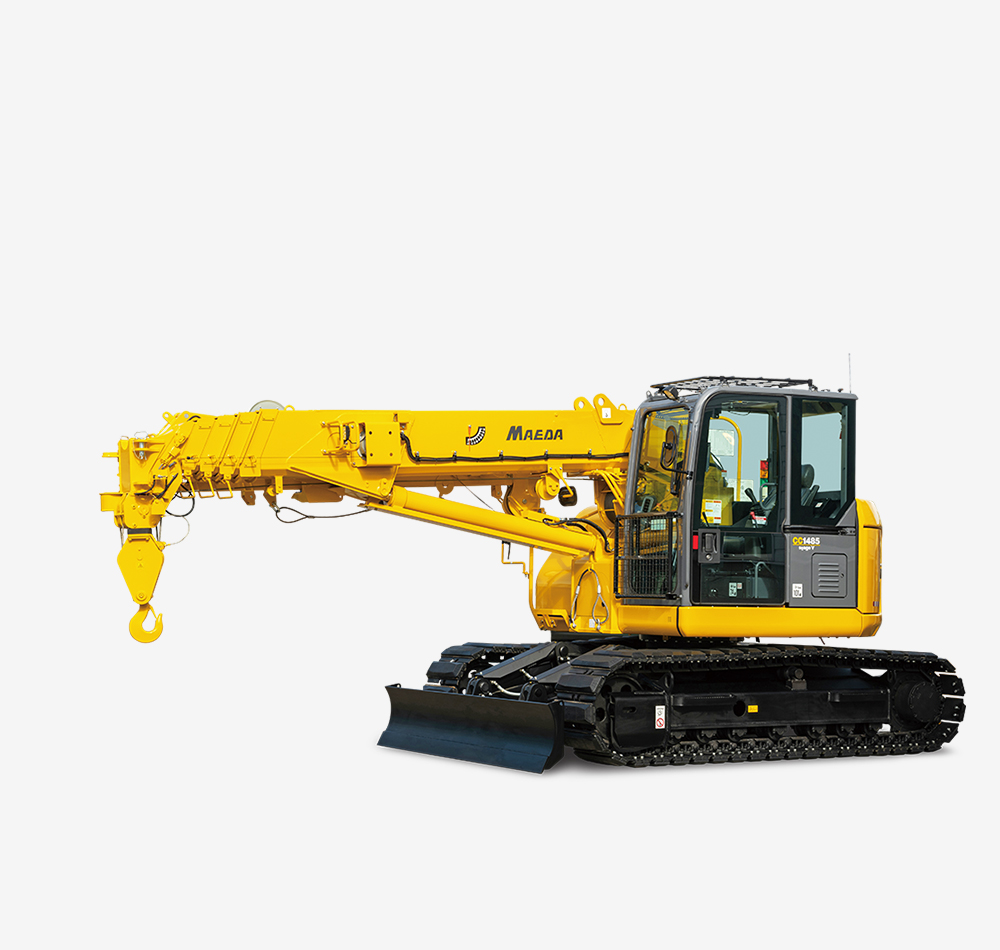

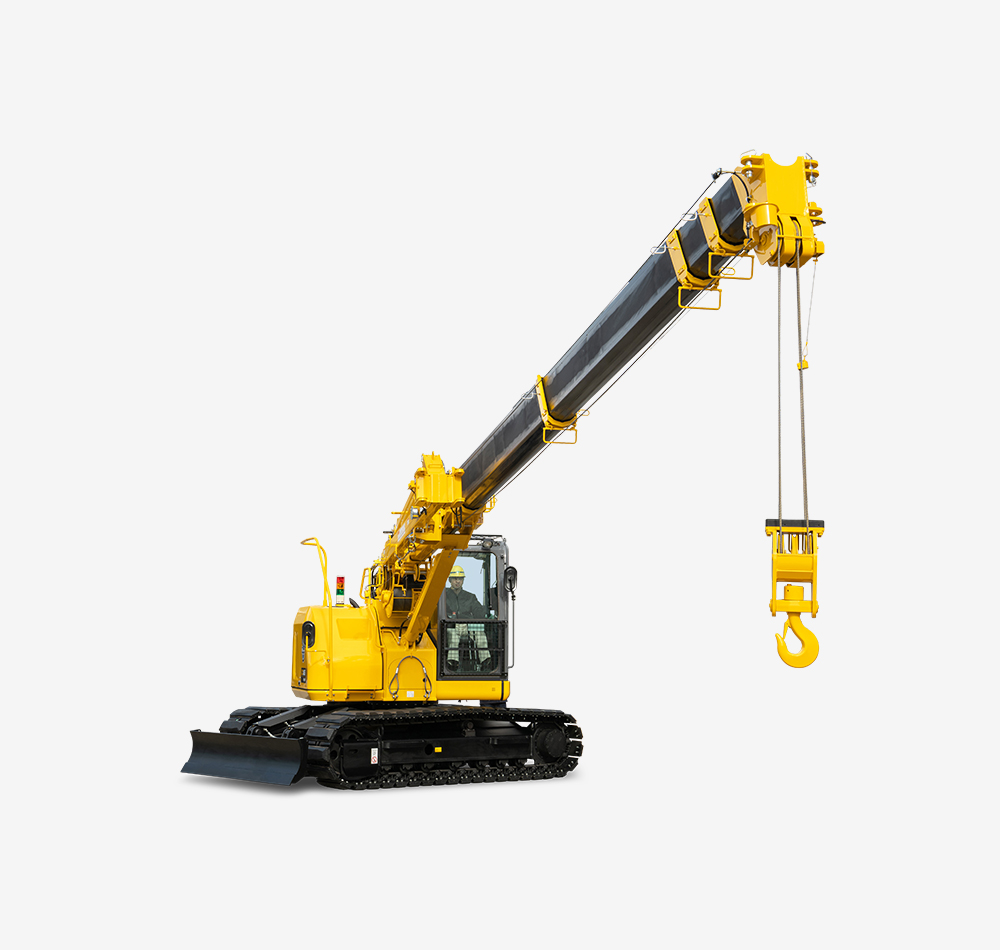

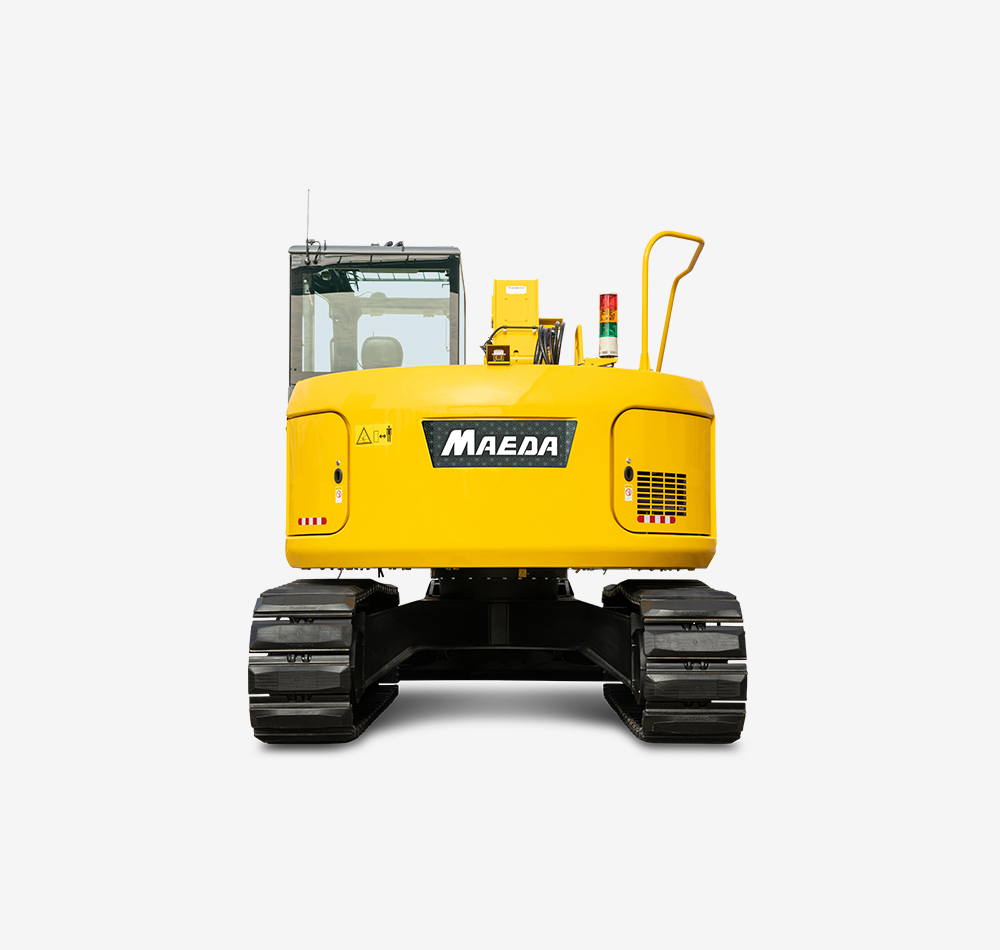

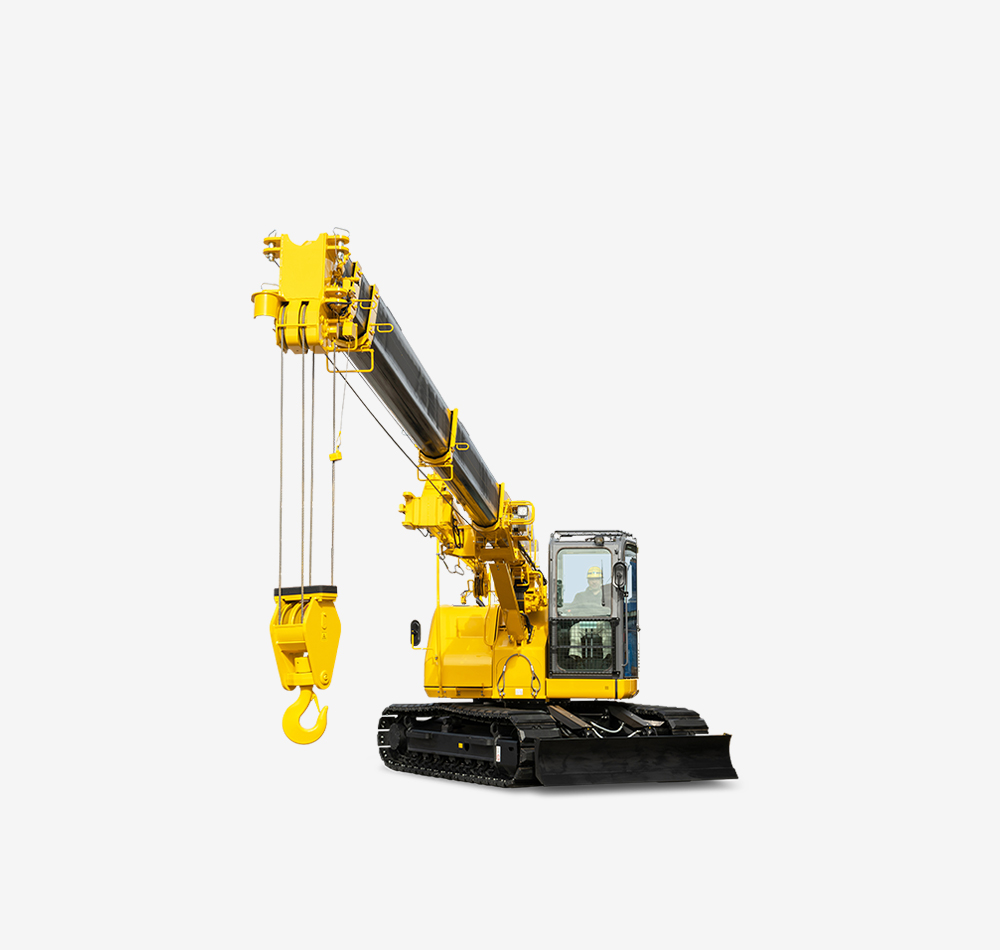

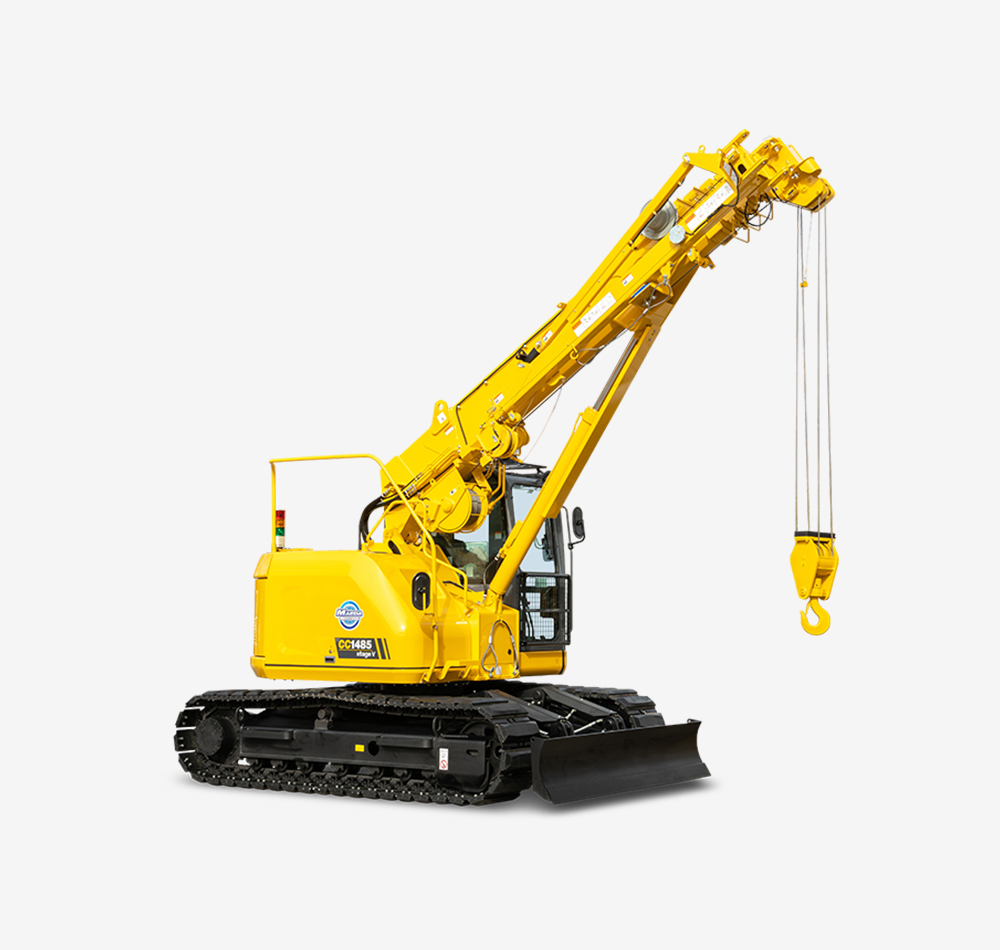

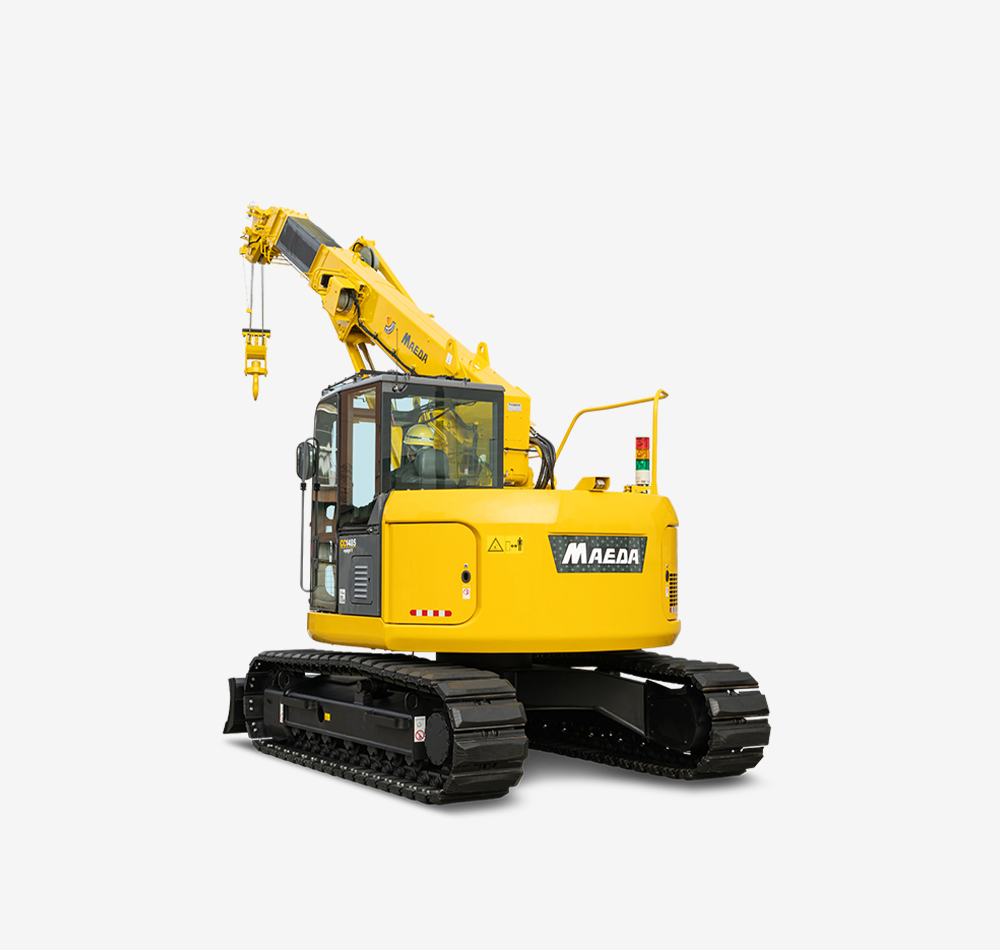

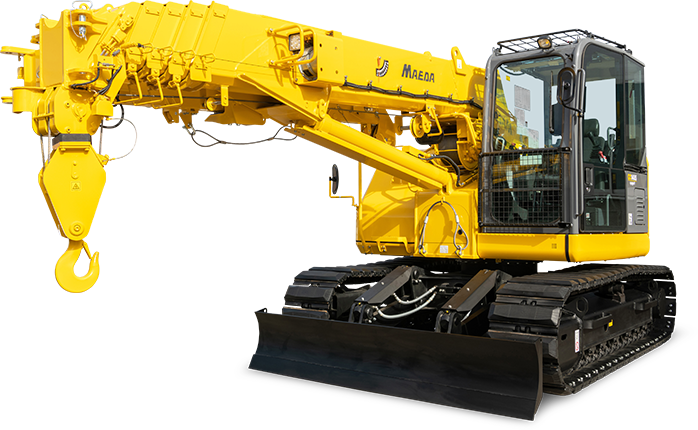

Внешний вид

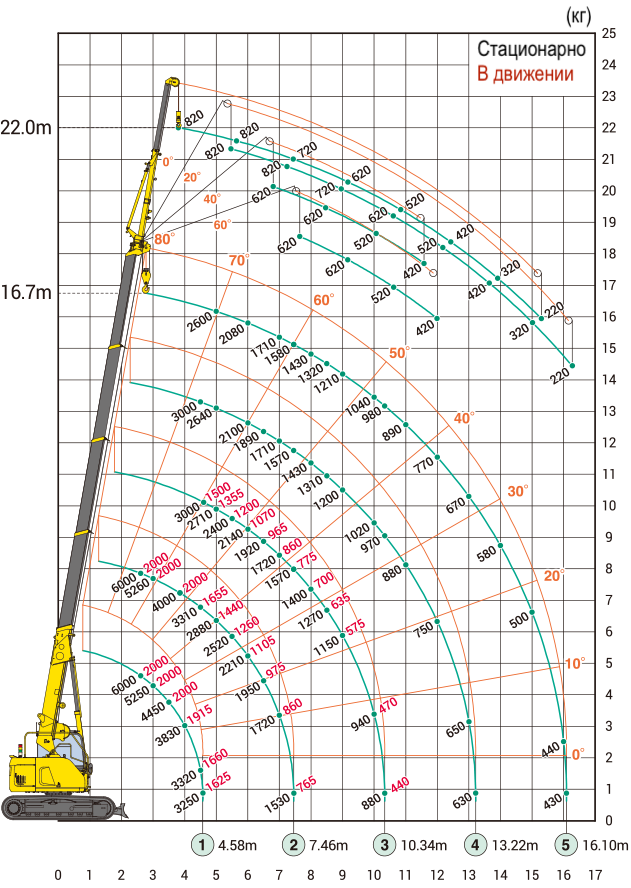

Схема грузоподъемности

Схема грузоподъемности мини-гусеничного крана MAEDA cc1485-2

Примечание:

  • Схема построена БЕЗ учета собственного веса крюковой подвески.
  • Вес стандартной крюковой подвески (для 4 / 2 кратной запасовки) = 90 кг.
  • Вес опциональной крюковой подвески (для 1-но кратной запасовки) = 20 кг.
  • Макс. г/п при 4-х кратной запасовке = 6,0 т.
  • Макс. г/п при 2-х кратной запасовке = 3,0 т.
  • Макс. г/п при 1-но кратной запасовке = 1,5 т.

Габариты и вес

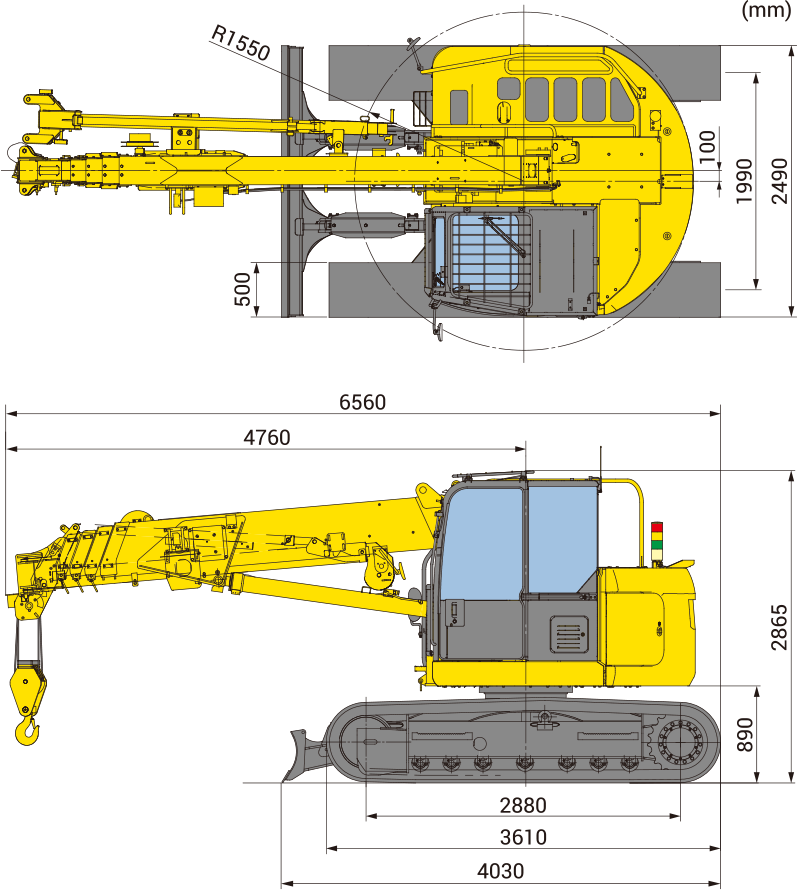

Габариты

Габариты мини-гусеничного крана  Maeda CC1485

Собственный вес

Вес мини-крана без доп. оборудования = 14 560 кг

Вес дополнительного оборудования:

  • Резиновые накладки на гусеницы = 470 кг
  • Гусек (удлинитель стрелы) = 300 кг
  • Отвал = 680 кг

Комплектация

Стандартная комплектация

Панорамная крыша

Двух скоростное шасси

Пропорциональное управление с джойстиков

Крюковая подвеска
(4/2 запасовка)

Парковка крюка на оголовке стрелы

Пузырьковый уровень (креномер)

Камера заднего вида

Ограничитель ГрузоПодъемности
(ОГП)

Сигнализация наклона корпуса

Трех цветные маяки рабочего состояния

Регистратор параметров
(черный ящик)

Движение с грузом до 2000 кг

Дополнительное оборудование (опции)

Отвал

Дистанционное радиоуправление

Механический
2-х секционный Гусек г/п 0,82 т

Резиновые накладки на гусеницы

Крюк-захват + Гусек для 1-ного троса

Крюковая подвеска для
1-ного троса

Технические характеристики

Наименование Значение
Грузоподъемность 6,0 т x 2,6 м
Движение с грузом до 2,0 т (только по твердой, горизонтальной поверхности)
Высота подъема крюка 16,7 м x 2600 кг (от земли до низа крюка)
Высота подъема с Гуськом 22,0 м x 820 кг (от земли до низа крюка) - Гусек поставляется опционально
Рабочий радиус (горизонтальный вылет) 16,1 м x 430 кг
Грузовой канат Трос из стальной проволоки IWRC 6 x Fi(29) диаметр 10 мм x длина 115 метров
Тип основной стрелы Полностью автоматическая 5-ти секционная гидравлическая телескопическая стрела
Тип Гуська (удлинителя стрелы) Ручной, 2-х секционный гидравлический телескопический удлинитель стрелы (Гусек) макс. г/п 820 кг, устанавливаемый на оголовок основной стрелы - Гусек поставляется опционально
Угол наклона основной стрелы -4° - 80°
Угол наклона Гуська 0° - 60° - Гусек поставляется опционально
Угол поворота стрелы 360° без ограничений
Габариты в сложенном положении (ДхШхВ) 6560 x 2490 x 2865 мм
Шасси Гусеничное, 2-х скоростное. Бесступенчатое переключение переднего и заднего хода
Гусеницы Металлические с Резиновыми накладками (накладки поставляются опционально)
Наземное пятно гусеницы 2880 мм x 500 мм
Давление гусениц на грунт 0,51 кгс/см2
Скорость передвижения шасси 0 - 3,2 км/ч
Угол въезда 34º
Преодолеваемый подъем 20º
Модель и тип дизельного двигателя ISUZU 4LE2XBJB, дизельный, четырех цилиндровый с водяным охлаждением
Мощность двигателя 44,6 кВт/2000 мин-1
Расход топлива 11,3 л/час (в среднем, в зависимости от скорости работы, если не глушить двигатель)
Ескость топливного бака дизель 140 литров
Вес Общий без доп. оборудования 14 560 кг
Доп. оборудование (опции):
+ Отвал 680 кг
+ Резиновые накладки 470 кг
+ Гусек (удлинитель стрелы) 300 кг
Доп. оборудование (поставляется опционально) Отвал, Гусёк (удлинитель стрелы) г/п 820 кг, Черные резиновые накладки на гусеницы, Крюковая подвеска для однократной запасовки, Крюк-захват на оголовок стрелы г/п 2,0 т
