Мини-гусеничный кран MAEDA cc423

Продажа
мини-гусеничных кранов
MAEDA (Япония)
CC423

Макс. Грузоподъемность:
2,93 т × 1,5 м
(4-х кратная запасовка)

Высота подъема крюка:
9,46 м × 1,19 т
(в базовой комплектации)

Рабочая площадка (ДхШ):
1,74 × 2,5 м
(с учетом поворота платформы)

Глубина опускания крюка:
-66,8 м × 0,73 т
(1-но кратная запасовка)

Собственный вес:
4 400 кг
(полностью заправленный)

Страна производства:
Япония
(Maeda Seisakusho)

Срок поставки:
4 - 6 недель
(со склада в Европе)

Цена нового крана:
от по запросу
(в т.ч. утиль. сбор и НДС)

Буклет CAD для ППРк Нагрузки на грунт Купить кран

Внешний вид

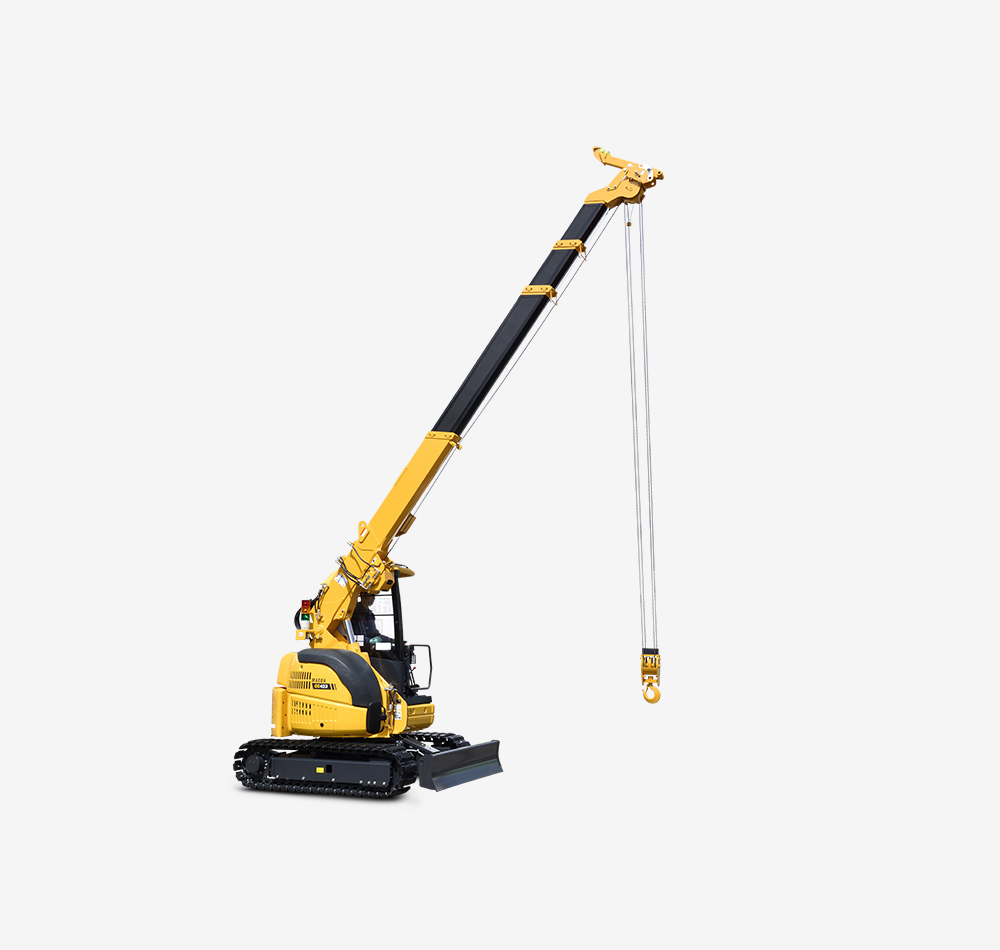

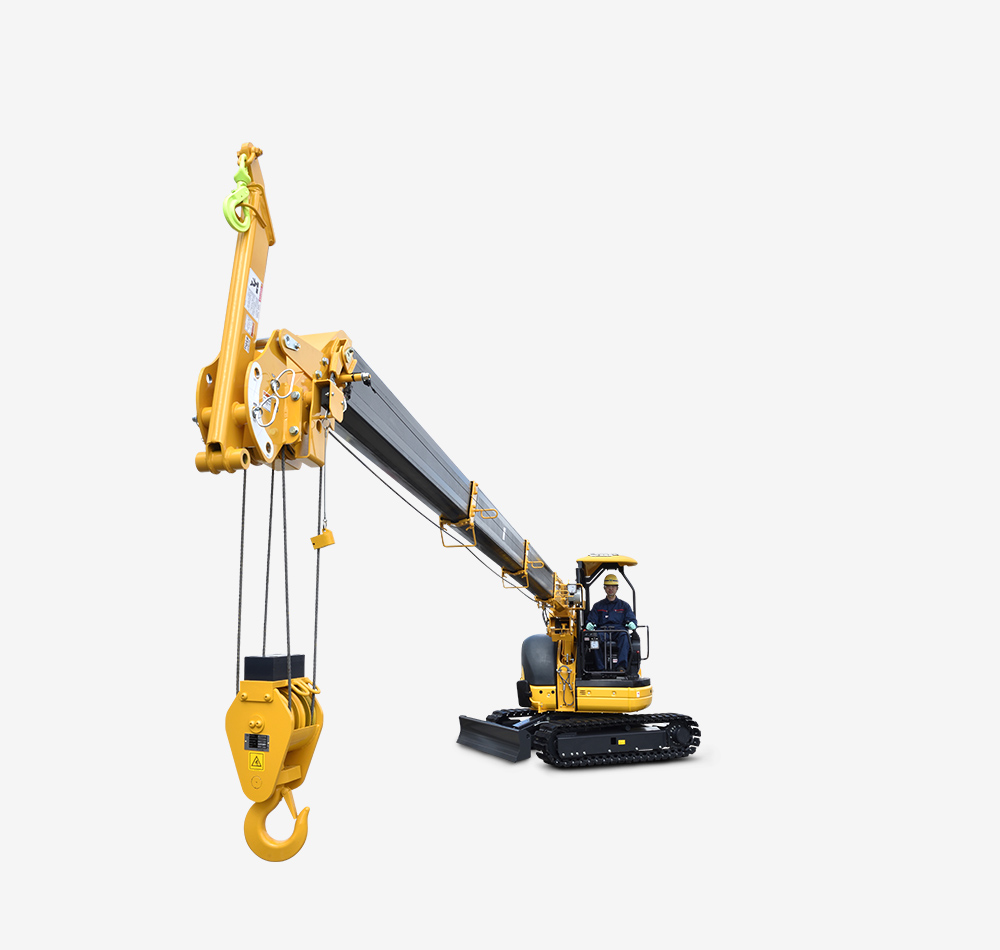

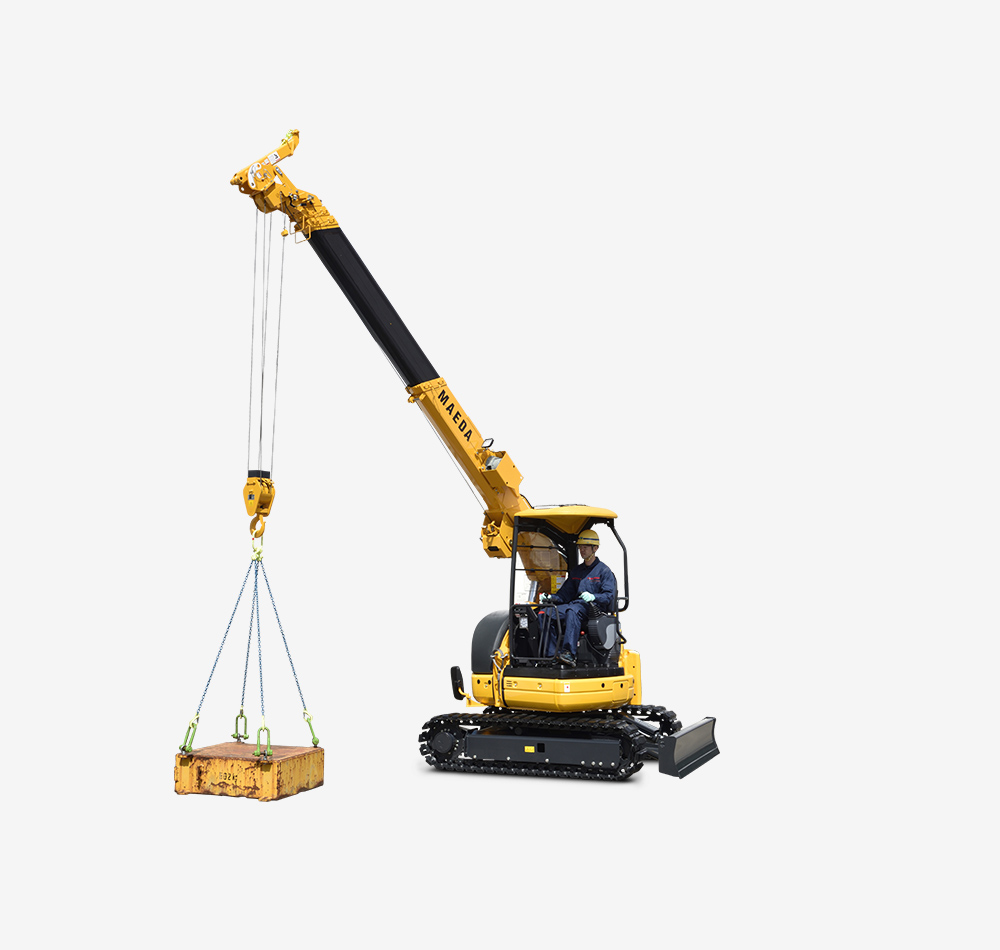

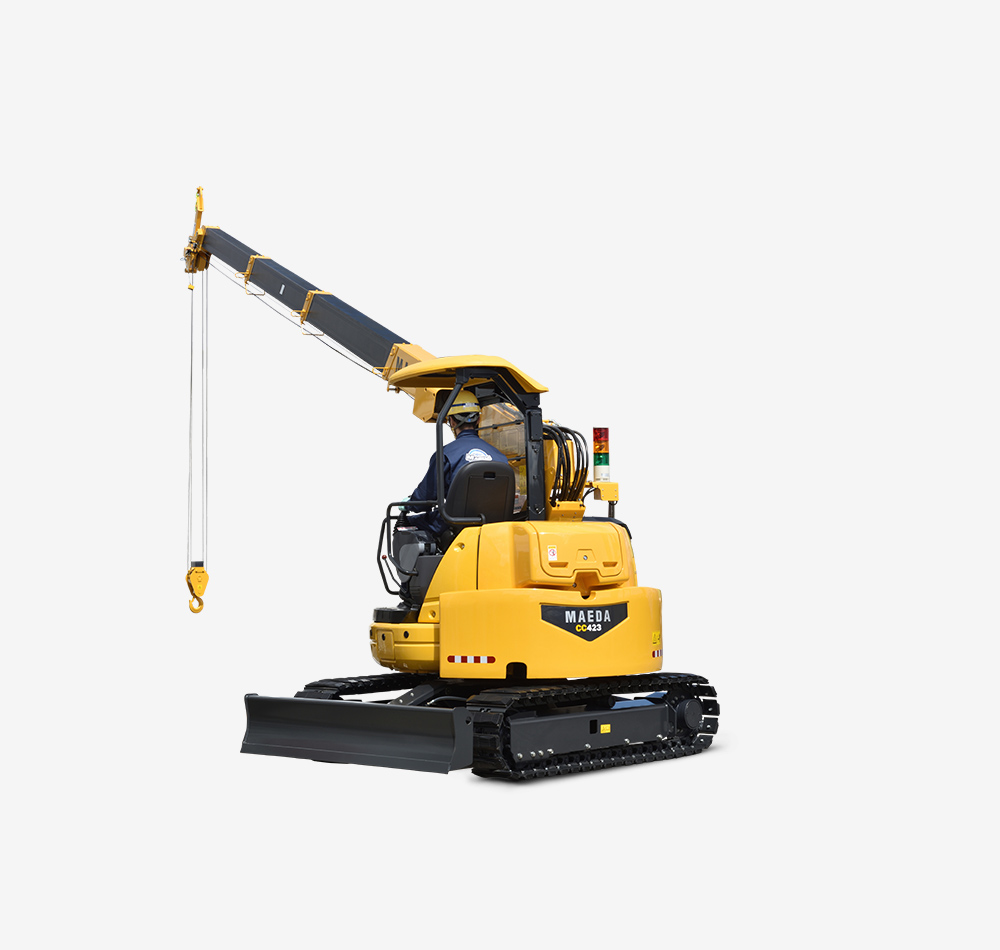

Мини-гусеничный кран MAEDA cc423 вид спереди Мини-гусеничный кран MAEDA cc423 вид ссзади Мини-гусеничный кран MAEDA cc423 вид сбоку Мини-гусеничный кран MAEDA cc423 с грузом

Схема грузоподъемности

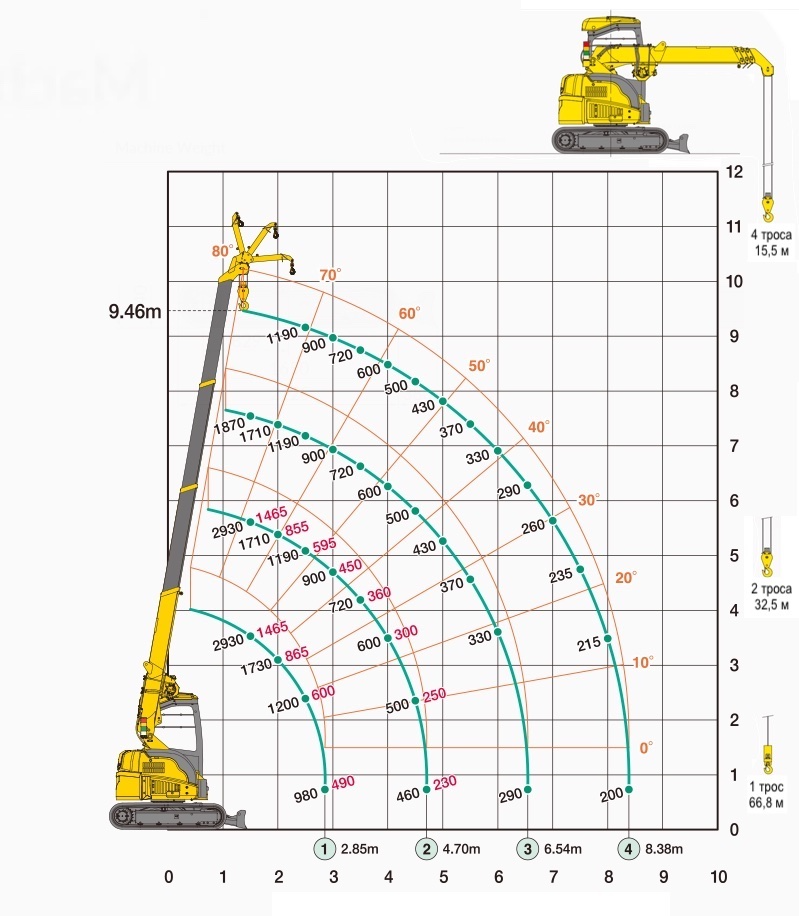

Схема грузоподъемности мини-гусеничного крана MAEDA cc423

Примечание:

Габариты и вес

Габариты

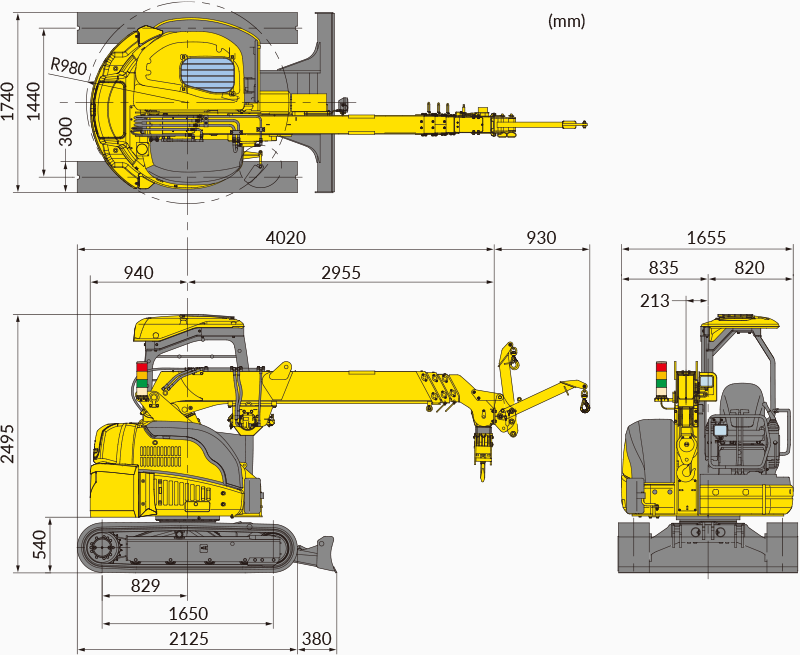

Габариты мини-гусеничного крана Maeda СС423

Собственный вес

Вес мини-крана без доп. оборудования = 4400 кг

Вес дополнительного оборудования:

  • Резиновые накладки на гусеницы = 90 кг
  • Крюк-захват = 30 кг
  • Крюковая подвеска для однократной запасовки = 20 кг

Максимальный вес c доп. оборудованием = 4520 кг

Комплектация

Стандартная комплектация

Педаль повышенной скорости шасси

Крюковая подвеска
(4/2 запасовка)

>

Парковка крюка на оголовке стрелы

Пузырьковый уровень (креномер)

Ограничитель ГрузоПодъемности
(ОГП)

Сигнализация наклона корпуса

Трех цветные маяки рабочего состояния

Регистратор параметров
(черный ящик)

Движение с грузом до 1465 кг

Отвал

Координатная защита

Дополнительное оборудование (опции)

Крюковая подвеска для
1-ного троса

Резиновые накладки на гусеницы

Крюк-захват на оголовок стрелы
г/п 850 кг

Резиновые накладки на гусеницы

Немаркие накладки на гусеницы

Технические характеристики

Наименование Значение
Грузоподъемность 2,93 т x 1,5 м
Движение с грузом до 1,465 т (только по твердой, горизонтальной поверхности)
Высота подъема крюка 9,46 м x 1190 кг (от земли до низа крюка)
Высота подъема с Крюком-захватом 10,8 м x 850 кг (от земли до низа крюка) - Крюк-захват поставляется опционально
Рабочий радиус (горизонтальный вылет) 8,38 м x 200 кг
Грузовой канат Трос из стальной проволоки IWRC 6 x WS(26) диаметр 8 мм x длина 73 метров
Тип основной стрелы Полностью автоматическая 4-х секционная гидравлическая телескопическая стрела
Тип Крюка-захвата Ручной мульти-позиционный Крюк-захват макс. г/п 850 кг, устанавливаемый на оголовок основной стрелы - Крюк-захват поставляется опционально
Угол наклона основной стрелы 0° - 80°
Угол наклона Крюка-захвата 0° - 80° - Крюк-захват поставляется опционально
Угол поворота стрелы 360° без ограничений
Габариты в сложенном положении (ДхШхВ) 4020 x 1655 x 2495 (2000 без крыши) мм
Шасси Гусеничное, 2-х скоростное. Бесступенчатое переключение переднего и заднего хода
Гусеницы Металлические с Резиновыми накладками (накладки поставляются опционально)
Наземное пятно гусеницы 1650 мм x 300 мм
Давление гусениц на грунт 43,5 кПа (0,44 кгс/см2)
Скорость передвижения шасси 0 - 5,0 км/ч
Угол въезда 34º
Преодолеваемый подъем 20º
Модель и тип дизельного двигателя Yanmar 3TNV88F-EPMBA, дизельный, 3-х цилиндровый с водяным охлаждением
Мощность двигателя 17,5 кВт/2400 мин-1
Расход топлива 2,9 - 6,2 л/час (в зависимости от скорости работы, если не глушить двигатель)
Ескость топливного бака дизель 42 литра
Вес Общий без доп. оборудования 4400 кг
Доп. оборудование (опции):
+ Резиновые накладки 90 кг
+ Крюк-захват 30 кг
+ Крюковая подвеска для однократной запасовки 20 кг
Доп. оборудование (поставляется опционально) Крюк-захват г/п 850 кг, Черные резиновые накладки на гусеницы, Крюковая подвеска для однократной запасовки, Немаркие (серые) резиновые накладки на гусеницы
