Гусеничный мини-кран паук MAEDA MC285-3

Продажа мини-кранов пауков MAEDA
MC285-3

Макс. Грузоподъемность:
2,82 т × 1,4 м
(4-х кратная запасовка)

Высота подъема крюка:
8,7 м × 0,55 т
(9,6 м с Крюк-захватом)

Гибридный привод:
Дизель + Эл.Мотор
(сеть 380 Вольт, 5,5 кВт)

Глубина опускания крюка:
-40,4 м × 0,71 т
(1-но кратная запасовка)

Собственный вес:
2120 кг с эл.мотором
(1960 кг БЕЗ эл. мотора)

Страна производства:
Япония
(Maeda Seisakusho)

Срок поставки:
4 - 6 недель
(со склада в Европе)

Цена нового крана:
от по запросу
(в т.ч. утиль. сбор и НДС)

Доступна аренда:
с Оператором
(с нашим крановщиком)

Доступна аренда:
БЕЗ Оператора
(холодная аренда)

Внешний вид

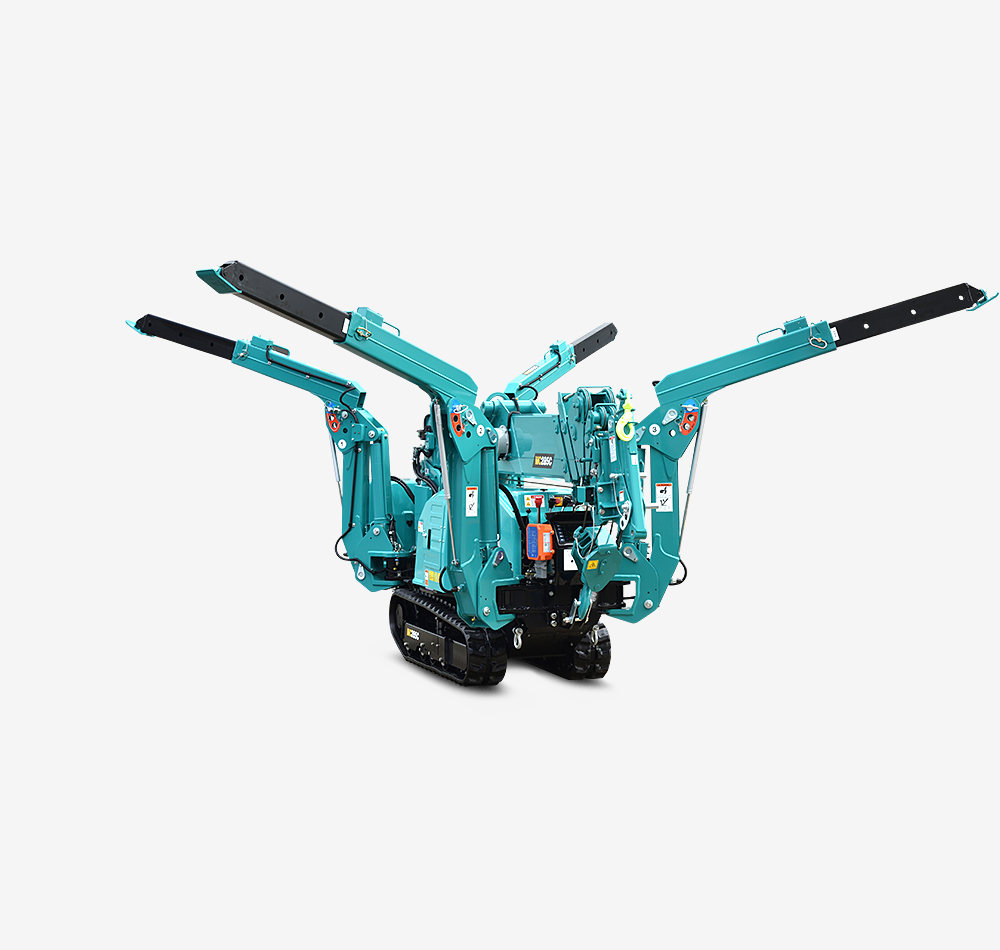

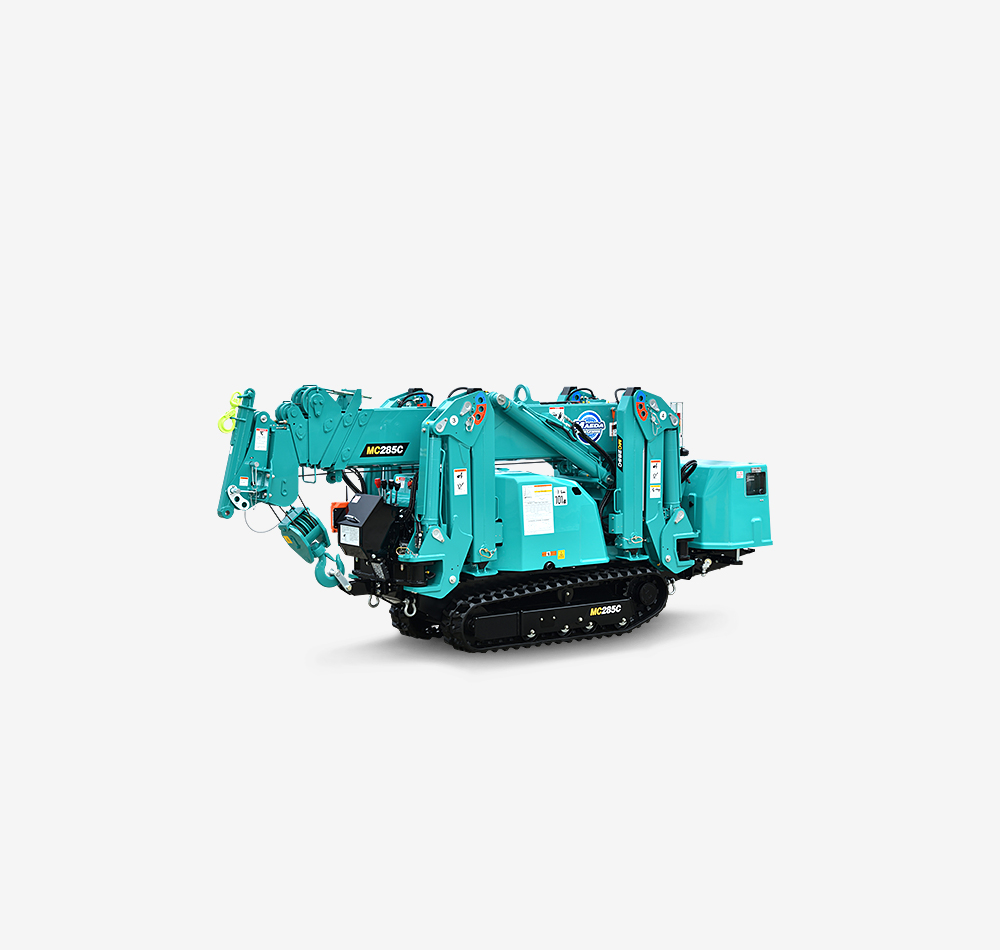

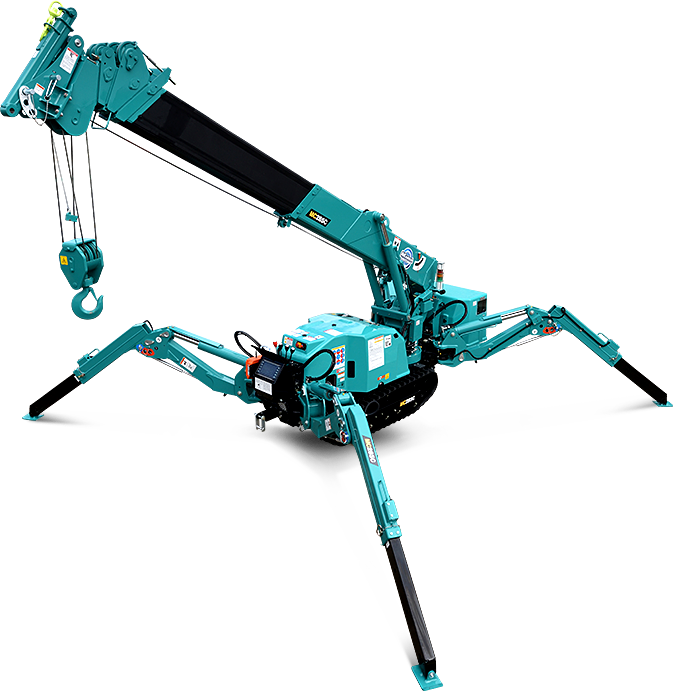

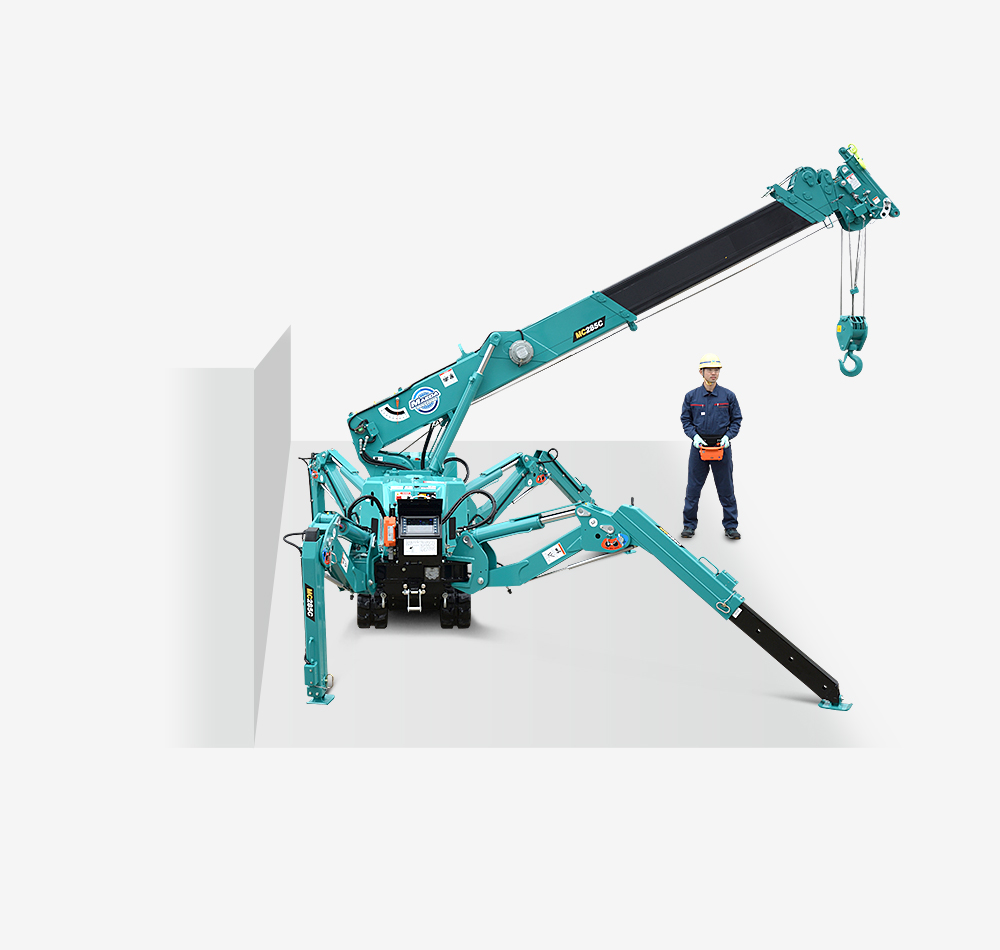

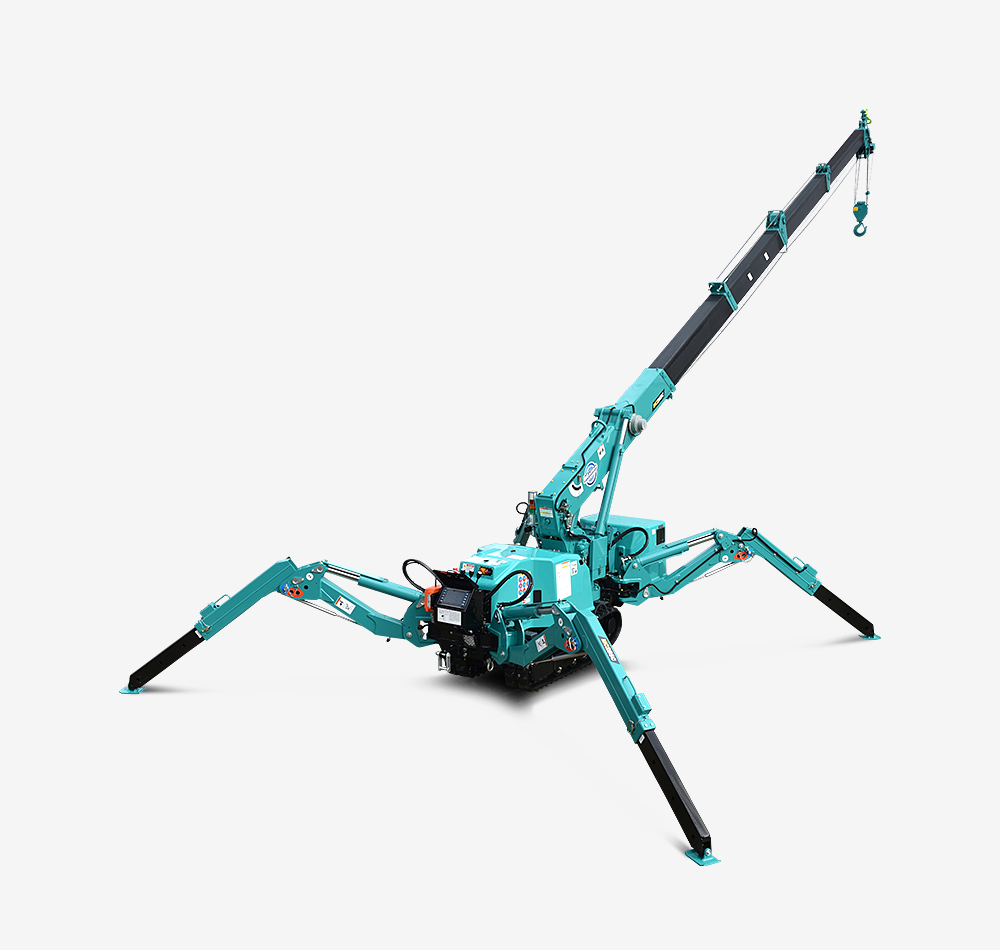

Мини кран-паук Maeda MC285-3 в сложенном положении Мини кран-паук Maeda MC285-3 с выдминутыми аутригерами (опорами) Мини кран-паук Maeda MC285-3 с установленными аутригерами (опорами) Мини кран-паук Maeda MC285-3 с установленными в мульти-позиционное положение аутригерами (опорами) Ограничитель грузоподъемности мини крана-паук Maeda MC285-3

Схема грузоподъемности

Основная стрела и Лебедка

Схема грузоподъемности крана-паука MAEDA MC285С-3

Примечание:

Крюк-захват г/п 850 кг (опция)

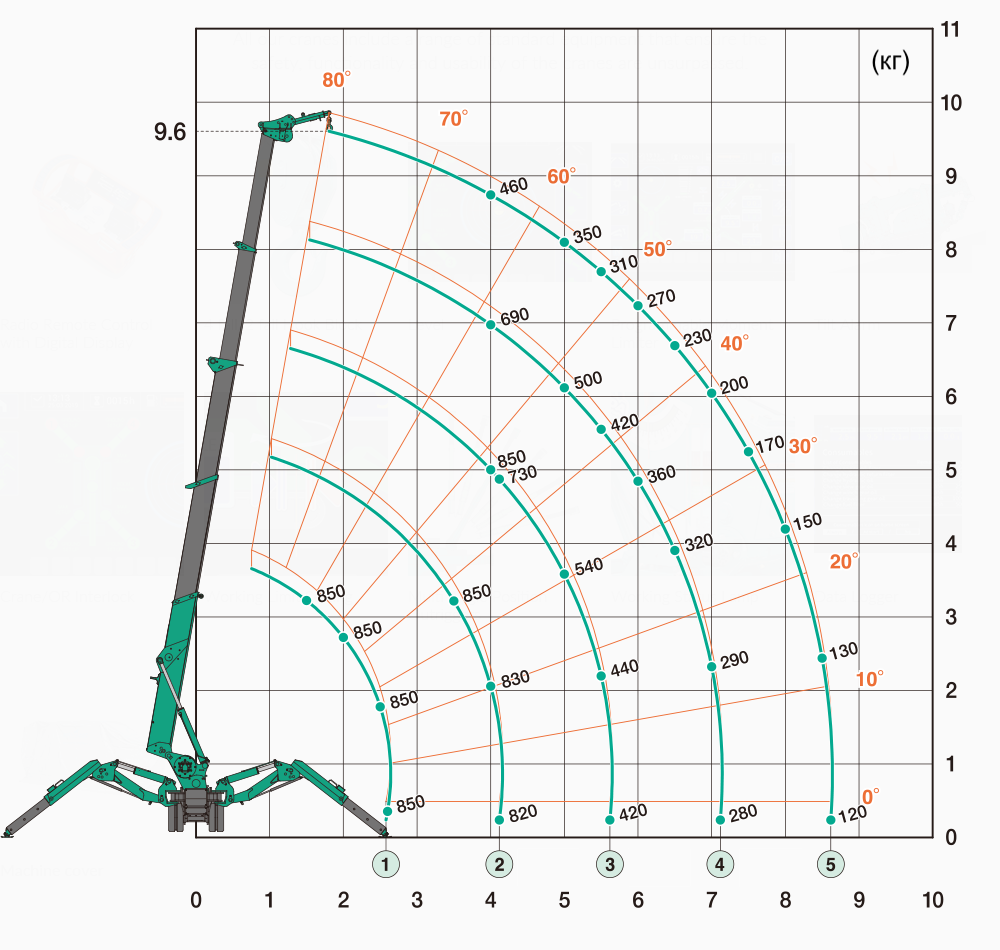

Схема грузоподъемности крана-паука MAEDA MC285С-3 с крюк-захватом

Примечание:

Габариты и вес

опорный контур аутригеров

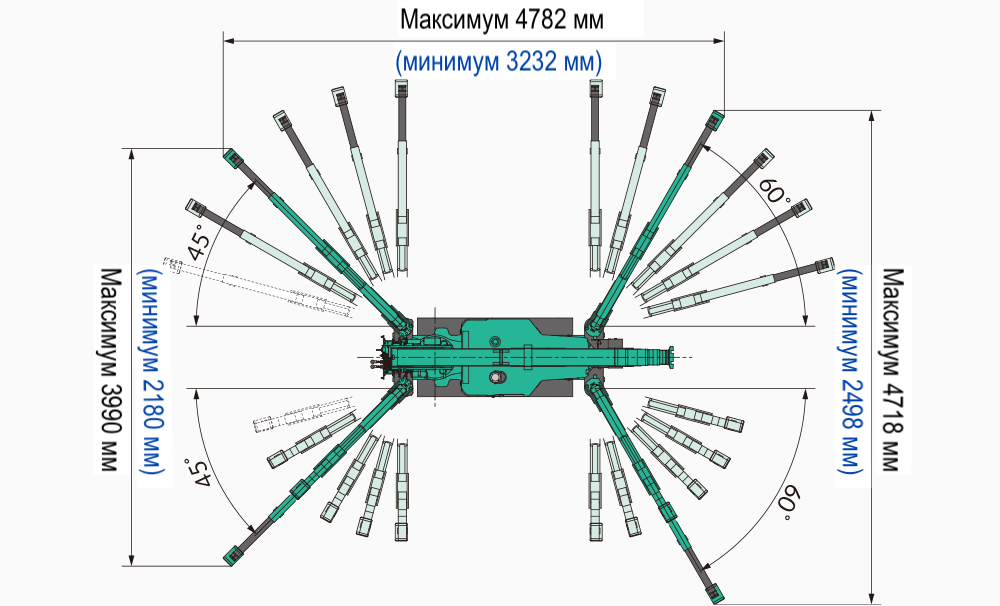

Схема габаритных размеров мини-крана Maeda MC285-3 с выставленными аутригерами (опорами)

Транспортное положение

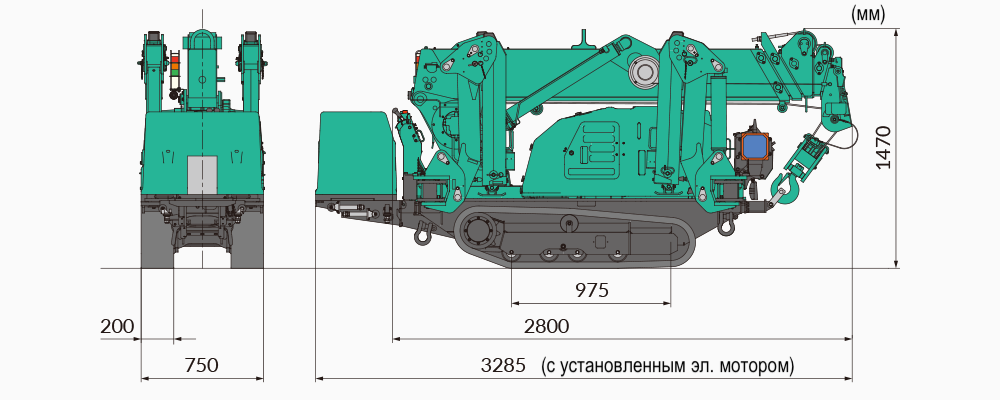

Схема габаритных размеров мини-крана Maeda MC285-3 в транспортном положении

Собственный вес

1990 кг

Вес дополнительного оборудования:

  • Эл.мотор (гидравл. станция с приводом от эл.сети 380В) = 170 кг
  • Крюковая подвеска для 1-но кратной запасовки = 10 кг
  • Крюк-захват г/п 850 кг = 30 кг
  • Доп.лебедка г/п 900 кг (опускание крюка - 100 м) = 30 кг

Видео

Видео презентация мини-крана

Комплектация

Стандартная комплектация

Пульт дистанционного радиоуправления мини-крана Maeda MC285-3

Дистанционное радиоуправление

Трех шкивный крюко-блок (крюковая подвеска) мини-крана Maeda MC285-3

Крюковая подвеска (4/2 запасовка)

Пузырьковый уровень (креномер) мини-крана Maeda MC285-3

Пузырьковый уровень (креномер)

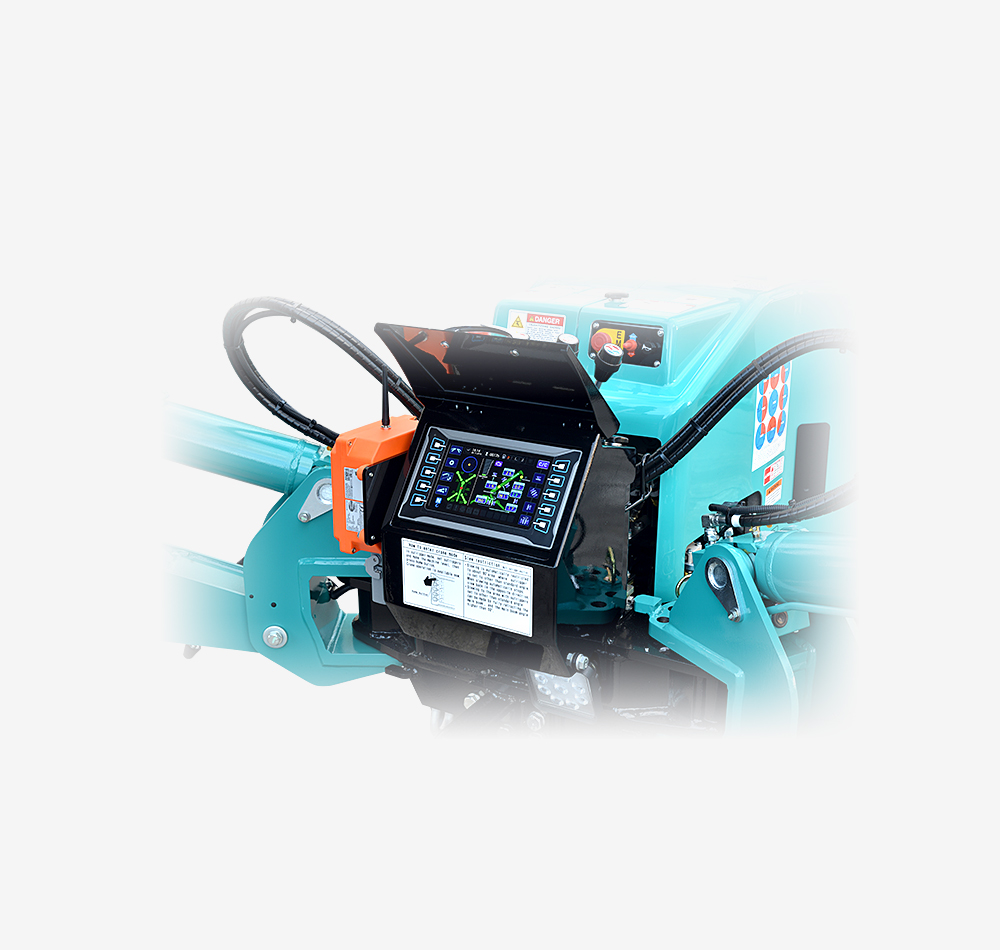

Дисплей ограничителя грузоподъемности мини-крана Maeda MC285-3

Многофункц. Ограничитель Грузоподъемности

Мини-кран МС285 на наклонной поверхности

Сигнализация наклона корпуса

Индикация красными лампами на дисплее ОГП о не установленных аутригерах

Контроль установки аутригеров аутригеров

Индикация дисплея ОГП при установке ограничения поворота стрелы

Координатная защита

Изображения нескольких возможных положений одного из аутригеров

Мульти-позиционнные аутригеры

Дополнительное оборудование (опции)

Гидравлическая с танция с питанием от сети 380 вольт мини-крана паука MC285-3

Электромотор (сеть 380 В, 3 фазы)

Крюковая подвеска для одинарного троса для мини-крана Maeda MC285

Крюк для 1-ного троса, опускание крюка -40 м

Крюк-захват г/п 850 кг на оголовке стрелы мини крана-паука MC285-3

Крюк-захват на оголовок стрелы
г/п 850 кг

Не маркая (серая) гусеница мини-крана паука МС285-3

Не маркие (серые) рузиновые гусеницы

Дополнительная лебедка на стреле мини-крана паука МС285-3

Доп. лебедка г/п 900кг, опускание крюка -100 м

Технические характеристики

Наименование Значение
Грузоподъемность 2,82 т x 1,4 м
Высота подъема крюка 8,7 м x 550 кг (от земли до низа крюка)
Высота подъема с Крюком-захватом 9,6 м x 460 кг (от земли до низа крюка) - Крюк-захват поставляется опционально
Рабочий радиус (горизонтальный вылет) 8,2 м x 150 кг
Грузовой канат Трос из стальной проволоки IWRC 6 x Fi(29) диаметр 7 мм x длина 48 метров
Тип основной стрелы Полностью автоматическая 5-ти секционная гидравлическая телескопическая стрела
Тип Крюка-захвата Ручной мульти-позиционный Крюк-захват, устанавливаемый на оголовок основной стрелы - Крюк-захват поставляется опционально
Угол наклона основной стрелы 0° - 80°
Угол наклона Крюка-захвата 0° - 80° - Крюк-захват поставляется опционально
Угол поворота стрелы 360° без ограничений
Система аутригеров (выносных опор) Четыре мультипозиционных аутригера (выносные опоры) коробчатого типа. Способ установки: разворот - вручную, телескопирование и постановка на грунт гидравлическими цилиндрами
Габариты в сложенном положении (ДхШхВ) с эл.мотором 3285 x 750 x 1470 мм
без эл.мотора 2800 x 750 x 1470 мм
Габариты опорного контура аутригеров (Сбоку х Спереди х Сзади) Максимум: 4782 x 3990 x 4718 мм
Минимум: 3232 x 2180 x 2498 мм
Шасси Гусеничное. Бесступенчатое переключение переднего и заднего хода
Гусеницы Резиновые из черной резины (опционально доступны не маркие серые гусеницы)
Наземное пятно гусеницы 975 мм x 200 мм
Давление гусениц на грунт 53,0 кПа (0,54 кгс/см2)
Скорость передвижения шасси 0 - 2,2 км/ч
Угол въезда 34º
Преодолеваемый подъем 20º
Модель и тип дизельного двигателя Yanmar 2TNV70, дизельный, 2-х цилиндровый с водяным охлаждением
Мощность двигателя 7,4 кВт/2600 мин-1
Расход топлива 1,0 - 1,9 л/час (в зависимости от скорости работы, если не глушить двигатель)
Ескость топливного бака дизель, 12 литров
Электродвигатель Макс. потребляемая мощность 5,5 кВт, питаниее от трехфазной сети 380 Вольт, установлена круглая 5-ти контактная евро вилка 32А 3P+N (используются только 4 контакта)
Система управления эл. двигателем Инвертор, с функцией плавного пуска и экономией электроэнергии
Способ управления с Рычагов оператора + Дистанционное (по кабелю)
Вес 1990 кг
Вес дополнительного оборудования:
Эл.мотор (гидравл. станция с приводом от эл.сети 380В) = 170 кг
Крюковая подвеска для 1-но кратной запасовки = 10 кг
Крюк-захват г/п 850 кг = 30 кг
Доп.лебедка г/п 900 кг (опускание крюка - 100 м) = 30 кг
Доп. оборудование (поставляется опционально) Эл.мотор (гидравл. станция с приводом от эл.сети 380В), Крюк-захват г/п 850 кг, Крюковая подвеска для 1-но кратной запасовки, Доп.лебедка г/п 900 кг (опускание крюка - 100 м), Немаркие (серые) резиновые гусеницы

Фотографии

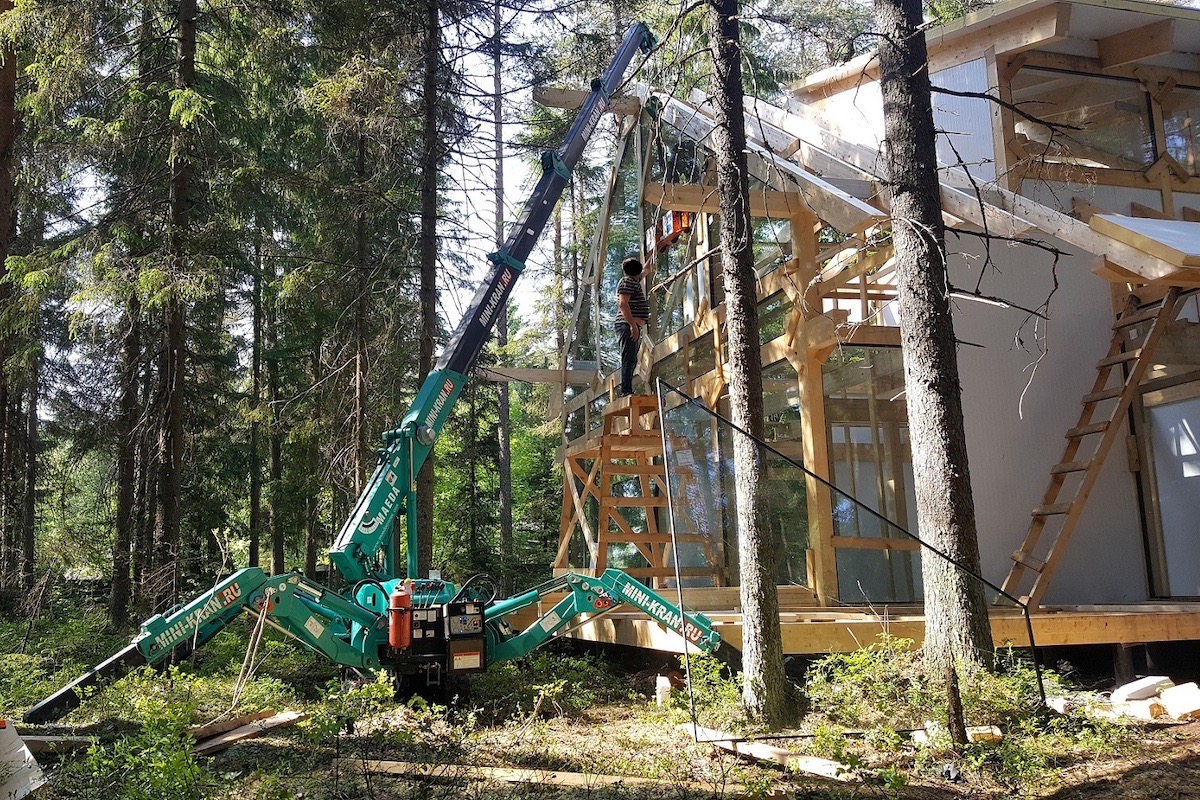

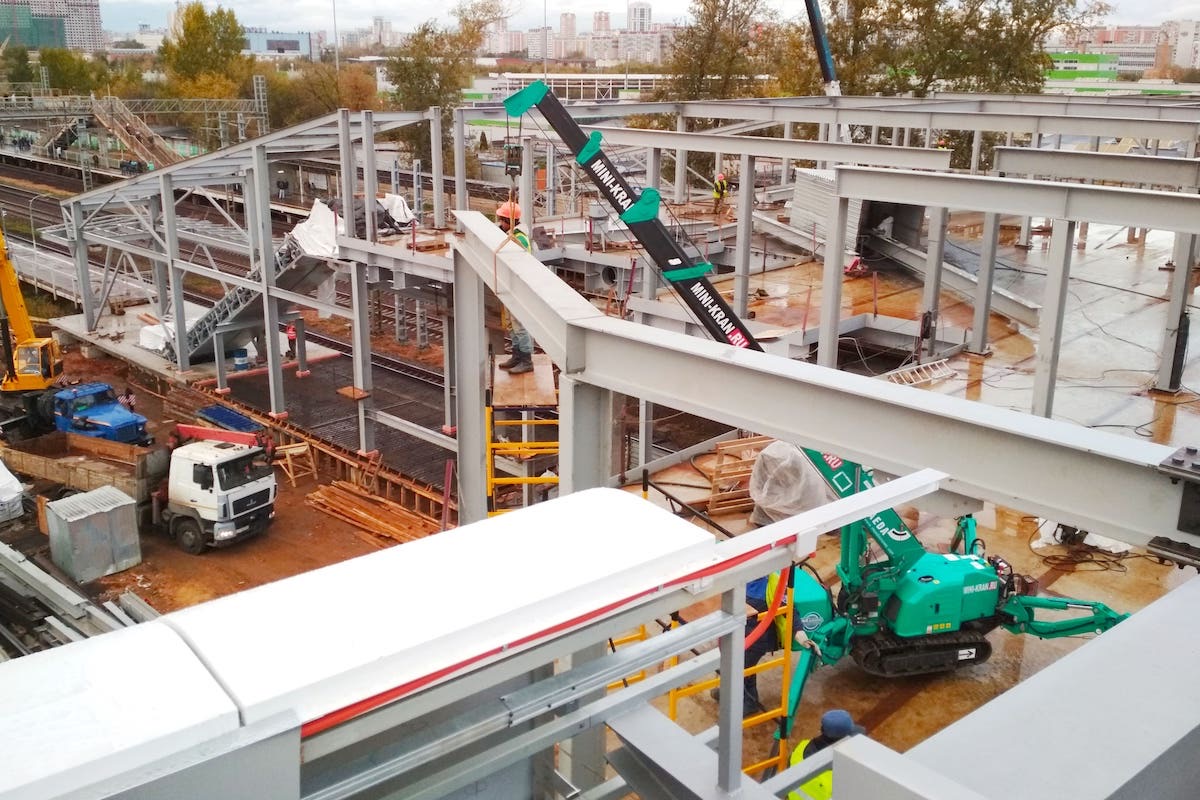

Примеры производства работ

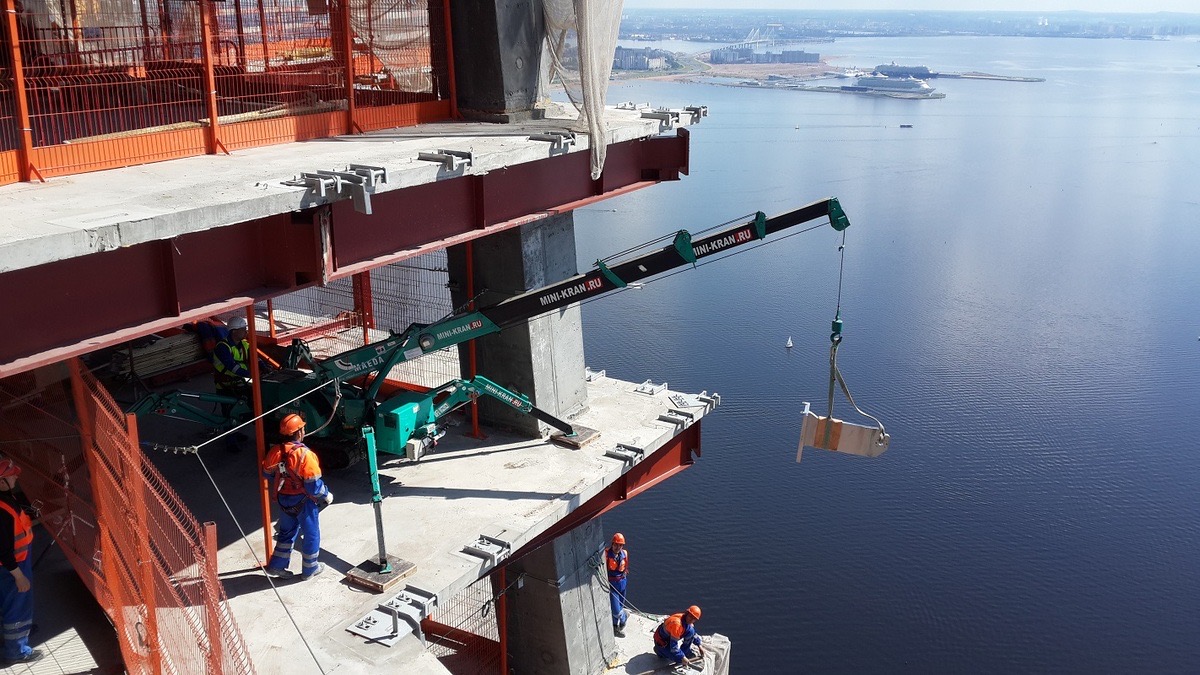

Арендный мини-кран паук Maeda MC285 работает на башне Лахта-Центр

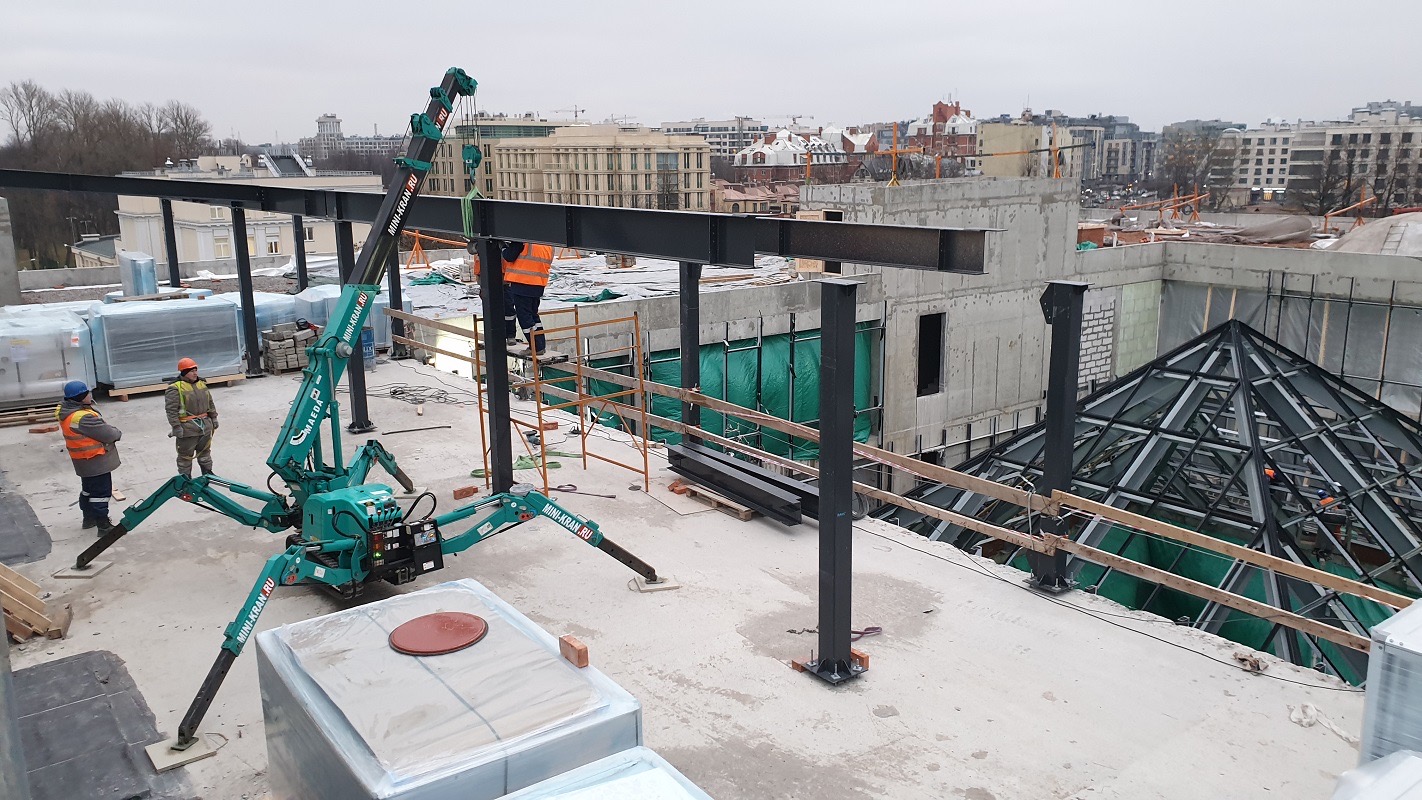

Арендный мини-кран паук Maeda MC285 работает на крыше
Арендный мини-кран паук Maeda MC285 работает на пешеходном мосту
Арендный мини-кран паук Maeda MC285 устанавливает стекла
