Гусеничный мини-кран паук MAEDA MC405

Продажа мини-кранов пауков MAEDA
MC405-3

Макс. Грузоподъемность
3,83 т × 2,7 м
(4-х кратная запасовка)

Высота подъема крюка
20,7 м × 0,5 т с Гуськом
(16,8 м х 1,13 т без Гуська)

Гибридный привод
Дизель + Эл.Мотор
(сеть 380 Вольт)

Глубина опускания крюка
-82,0 м × 0,97 т
(1-но кратная запасовка)

Рабочий радиус (вылет)
16,0 м × 0,21 т
(горизонтальный вылет)

Страна производства:
Япония
(Maeda Seisakusho)

Срок поставки нового крана:
4 - 6 недель
(со склада в Европе)

Цена нового мини-крана:
от по запросу
(в т.ч. утиль. сбор и НДС)

Доступна аренда:
с Оператором
(с нашим крановщиком)

Доступна аренда:
БЕЗ Оператора
(холодная аренда)

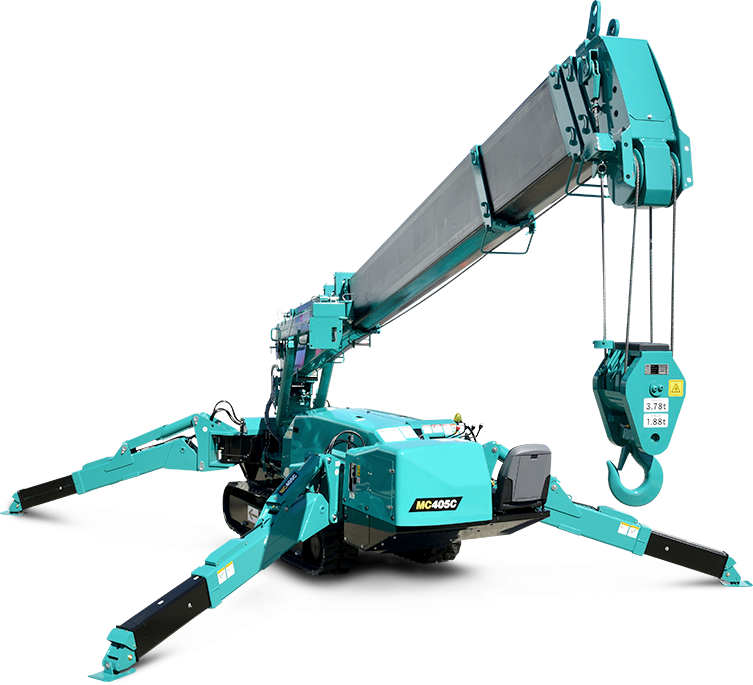

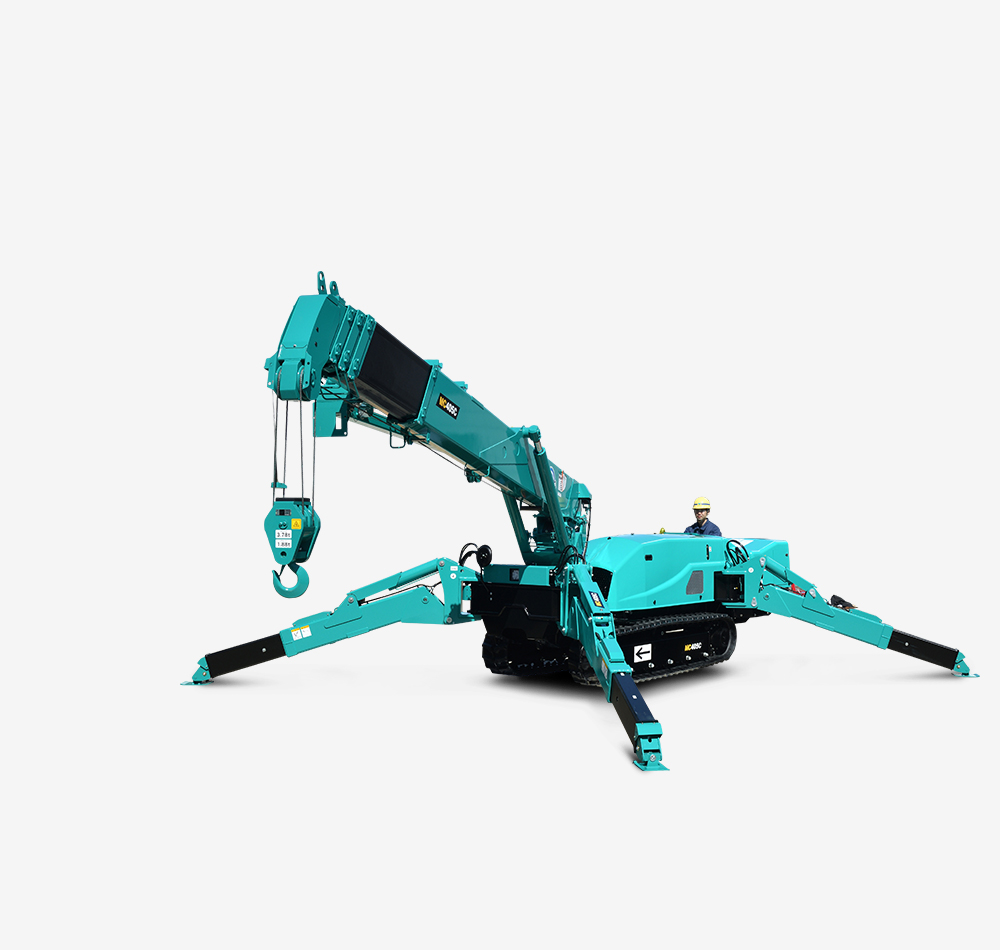

Внешний вид

Схема грузоподъемности

Основная стрела и Гусек (опция)

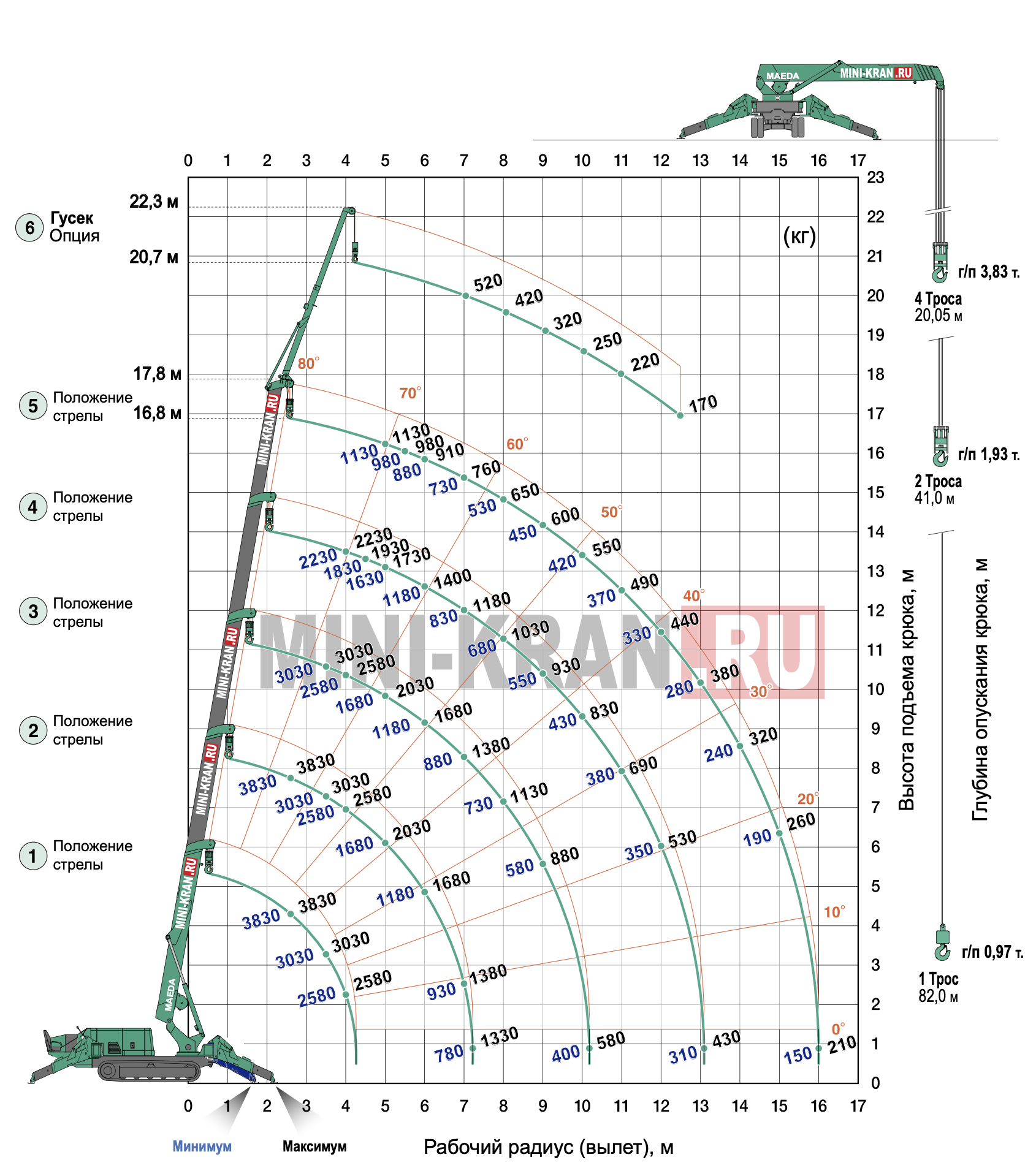

Схема грузоподъемности крана-паука MAEDA MC405 с Гуськом

Примечание:

Крюк-захват г/п 850 кг (опция)

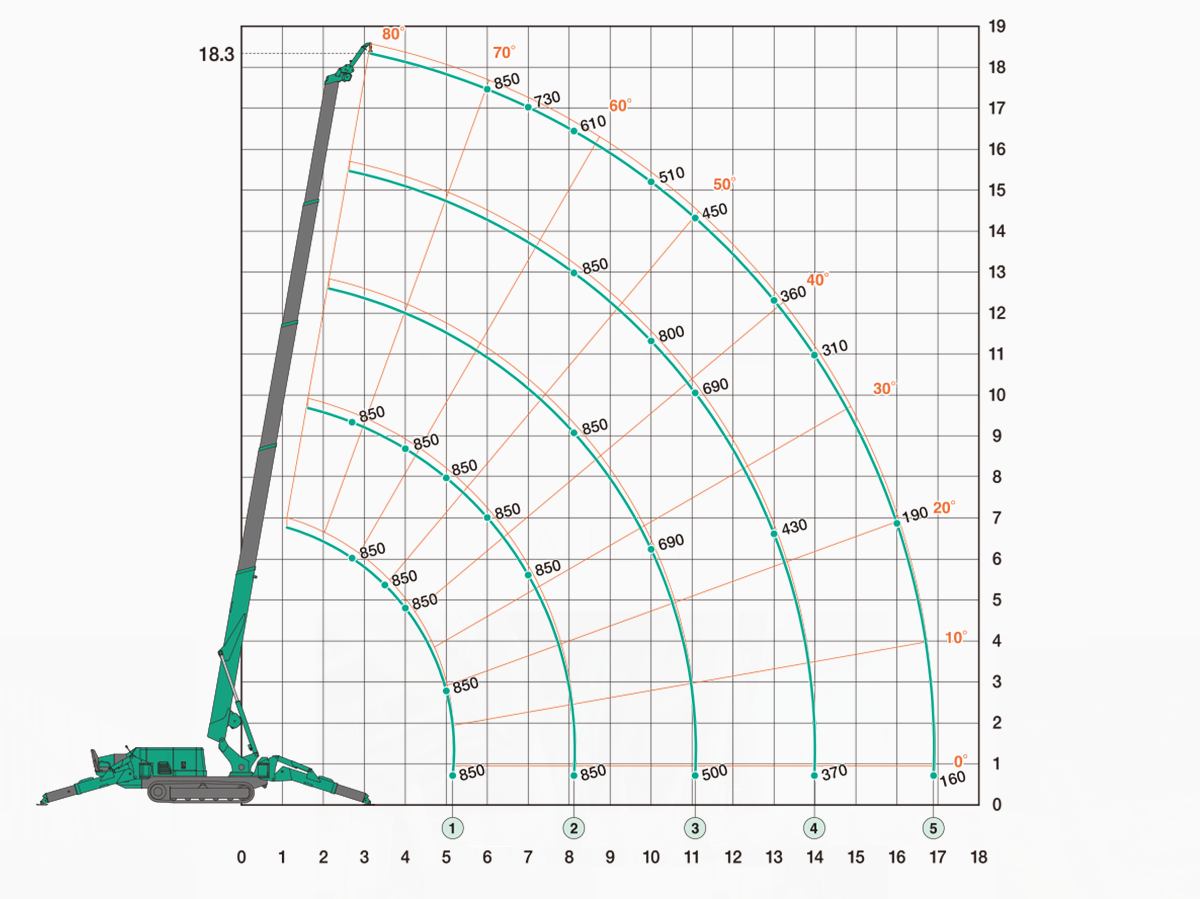

Схема грузоподъемности крана-паука MAEDA MC285С-3 с крюк-захватом

Примечание:

Габариты и вес

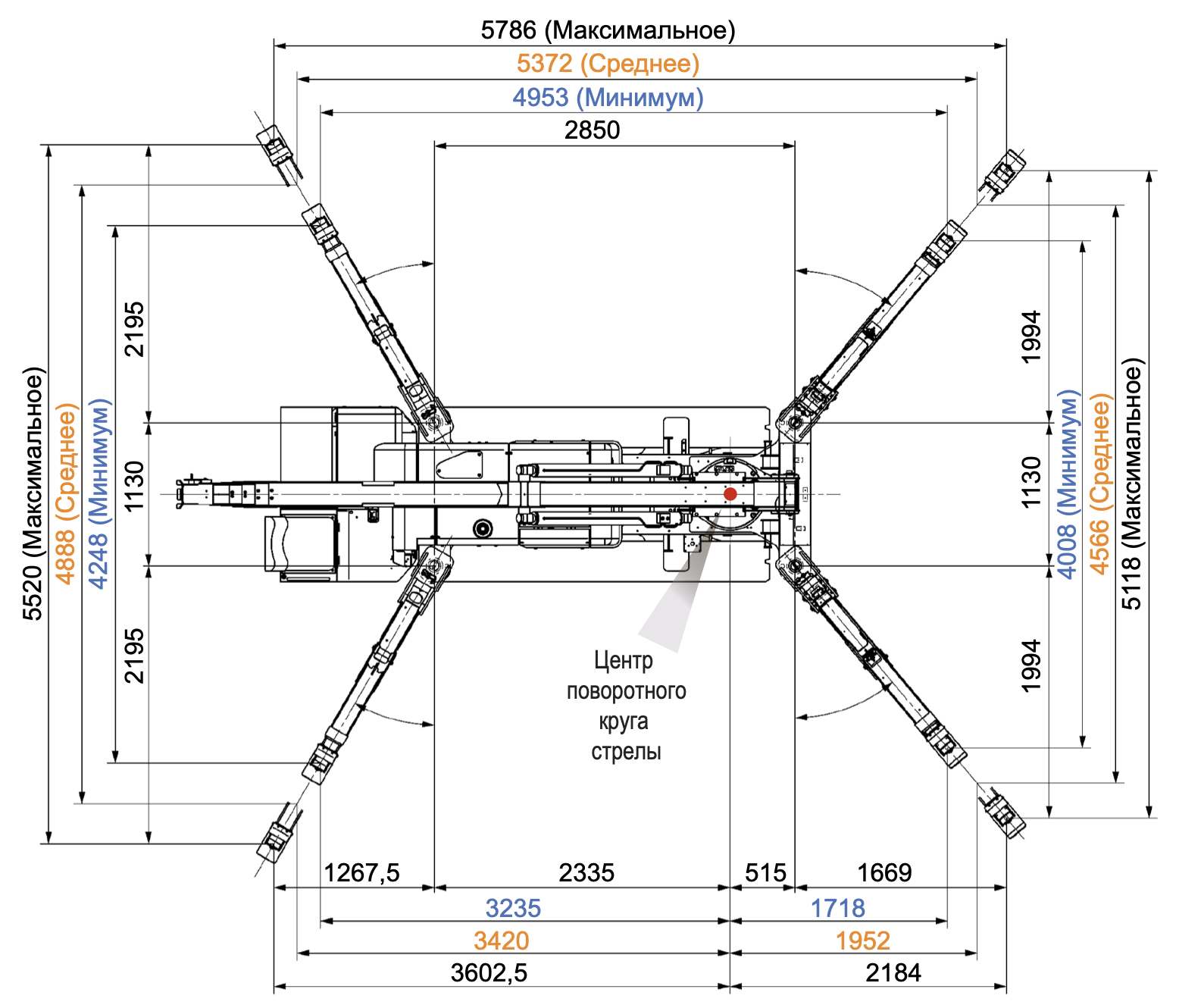

Рабочее положение (вид сверху)

Габариты мини-крана Maeda MC405 с выставленными аутригерами (опорами)

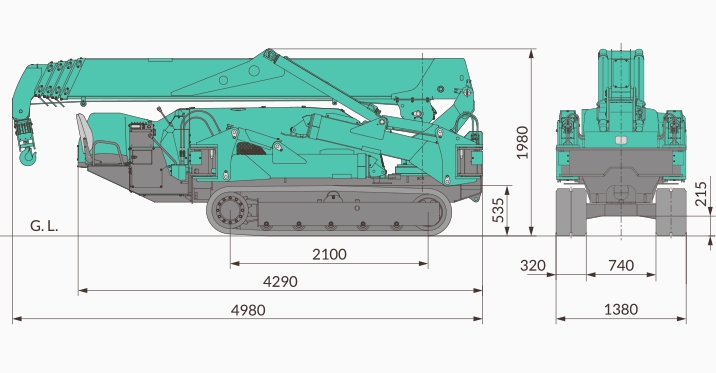

Транспортное положение

Габариты мини-крана Maeda MC405 с выставленными аутригерами (опорами)

Собственный вес

5750 кг

Вес дополнительного оборудования:

  • Гусек (удлинитель стрелы) = 150 кг
  • Крюковая подвеска для 1-но кратной запасовки = 10 кг
  • Крюк-захват 850 кг = 30 кг
  • Крюк-захват 1,5 т = 25 кг

Комплектация

Стандартная комплектация

Эл.мотор с инвертором
(сеть 380 В)

Дистанционное управление
(по кабелю)

Двух скоростное шасси и крановая установка

Крюковая подвеска
(4/2 запасовка)

Парковка крюка на оголовке стрелы

Пузырьковый уровень (креномер)

Контроль ошибок

Многофункц. Ограничитель грузоподъемности

Лампа не установленных аутригеров

Проблесковые маяки рабочего состояния

Регистратортпараметров (черный ящик)

Сигнализация наклона корпуса

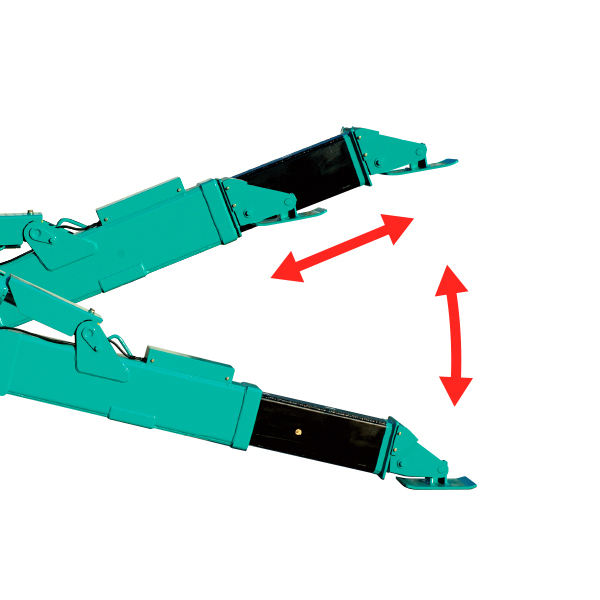

Гидравлический привод аутригеров

Управление с кресла оператора

Дополнительное оборудование (опции)

Двух секционный Гусек г/п 520 кг

Крюковая подвеска для
1-ного троса

Крюк-захват на оголовок стрелы
г/п 850 кг

Крюк-захват на оголовок стрелы
г/п 1,5 т

Немаркие (серые) резиновые гусеницы

Дистанционное Радиоуправление

Технические характеристики

Наименование Значение
Грузоподъемность 3,83 т x 2,7 м
Движение с грузом 500 кг (только по твердой, горизонтальной поверхности)
Высота подъема крюка 16,8 м x 1130 кг (от земли до низа крюка)
Высота подъема с Гуськом 20,7 м x 520 кг (от земли до низа крюка) - Гусек поставляется опционально
Высота подъема с Крюком-захватом 18,3 м x 850 кг (от земли до низа крюка) - Крюк-захват поставляется опционально
Рабочий радиус (горизонтальный вылет) 16,0 м x 210 кг
Грузовой канат Трос из стальной проволоки IWRC 6 x WS(26) диаметр 8 мм x длина 95 метров
Тип основной стрелы Полностью автоматическая 5-ти секционная гидравлическая телескопическая стрела
Тип Гуська (удлинителя стрелы) Ручной, фиксированный, 2-х секционный телескопический удлинитель стрелы (Гусек) макс. г/п 520 кг, устанавливаемый на оголовок основной стрелы - Гусек поставляется опционально
Тип Крюка-захвата Ручной мульти-позиционный Крюк-захват, устанавливаемый на оголовок основной стрелы - Крюк-захват поставляется опционально
Угол наклона основной стрелы 0° - 80°
Угол наклона Крюка-захвата 0° - 80° - Крюк-захват поставляется опционально
Угол поворота стрелы 360° без ограничений
Система аутригеров (выносных опор) Четыре мультипозиционных аутригера (выносные опоры) коробчатого типа. Способ установки: разворот - вручную, телескопирование и постановка на грунт гидравлическими цилиндрами
Габариты в сложенном положении (ДхШхВ) 4980 x 1380 x 1980 мм
Габариты опорного контура аутригеров (Сбоку х Спереди х Сзади) Максимум: 6076 x 5441 x 5829 мм
Среднее: 5672 x 4890 x 5231 мм
Минимум: 5252 x 4331 x 4590 мм
Шасси Гусеничное, 2-х скоростное. Бесступенчатое переключение переднего и заднего хода
Гусеницы Резиновые из черной резины (не маркие, серые резиновые гусеницы поставляются опционально)
Наземное пятно гусеницы (ДхШ) 2100 мм x 320 мм
Давление гусениц на грунт 52,0 кПа (0,52 кгс/см2)
Скорость передвижения шасси 0 - 3,3 км/ч
Угол въезда 30º
Преодолеваемый подъем 20º
Модель и тип дизельного двигателя Yanmar 3TNV88F-EPMB, дизельный с водяным охлаждением
Мощность двигателя 21,4 кВт/2400 мин-1
Расход топлива 3,1 - 6,8 л/час (в зависимости от скорости работы, если не глушить двигатель)
Ескость топливного бака дизель 60 литров
Электродвигатель Макс. потребляемая мощность 7,5 кВт, питаниее от трехфазной сети 380 Вольт, установлена круглая 5-ти контактная евро вилка 32А 3P+N (используются только 4 контакта)
Система управления эл. двигателем Инвертор, с функцией плавного пуска и экономией электроэнергии
Способ управления с Кресла Оператора + Дистанционное (по кабелю) + Радио (опция)
Вес Общий без доп. оборудования 5 750 кг (полностью заправленный)
Доп. оборудование (опции):
+ Крюковая подвеска для 1-но кратной запасовки = 10 кг
+ Гусек (удлинитель стрелы) = 150 кг
+ Крюк-захват г/п 850 кг = 30 кг
+ Крюк-захват г/п 1,5 т = 25 кг
Доп. оборудование (поставляется опционально) Гусёк (удлинитель стрелы) г/п 520 кг, Крюк-захват г/п 850 кг, Крюк-захват г/п 1,5 т, Крюковая подвеска для 1-но кратной запасовки, Немаркие (серые) резиновые гусеницы

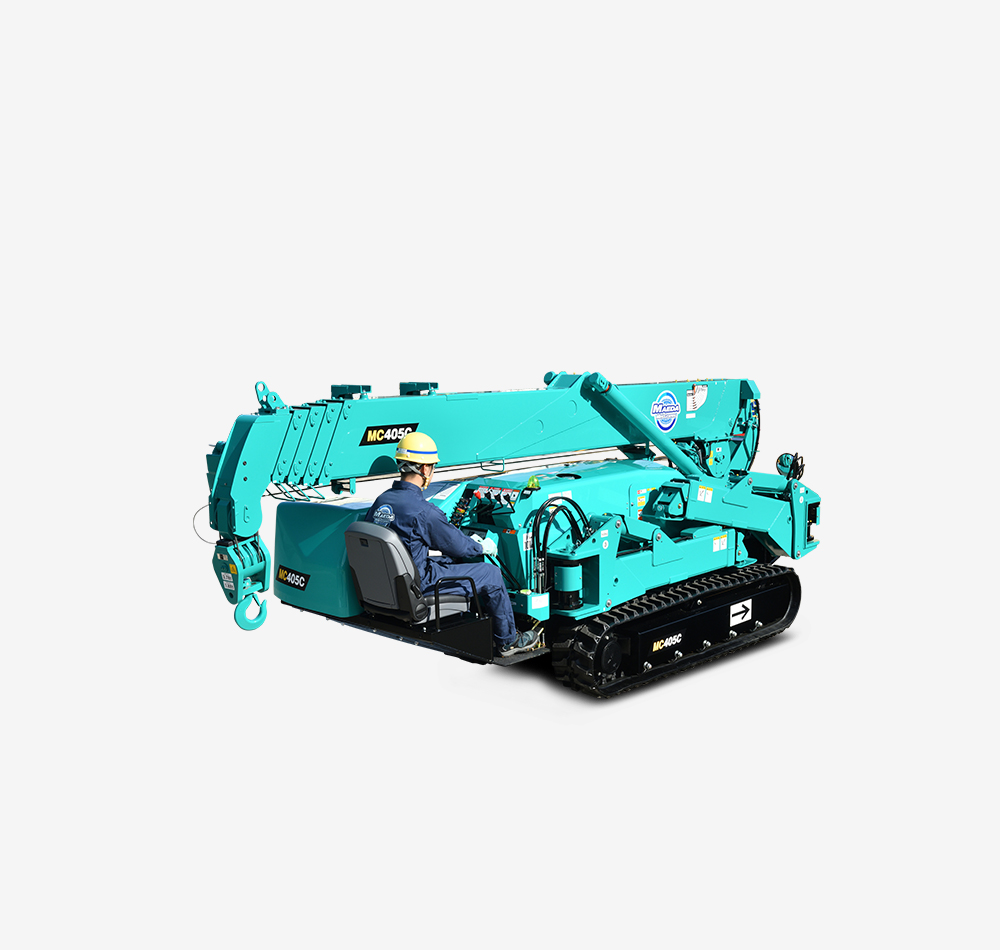

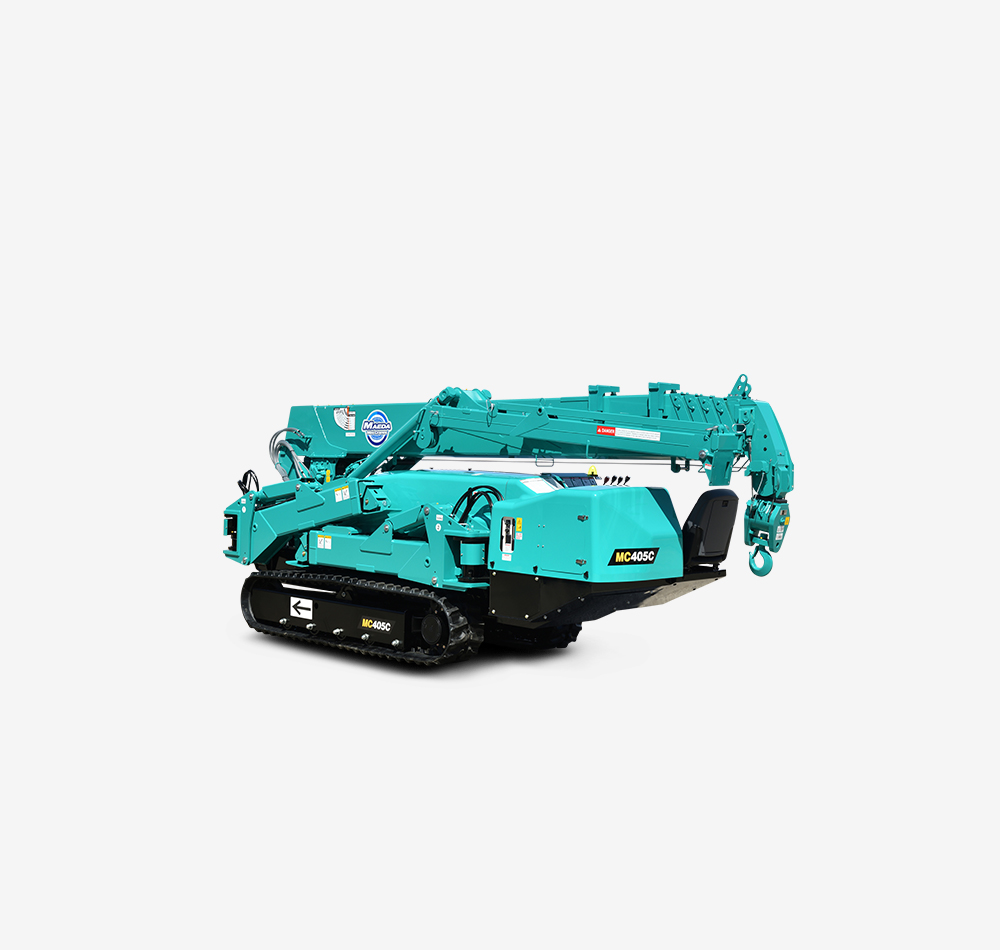

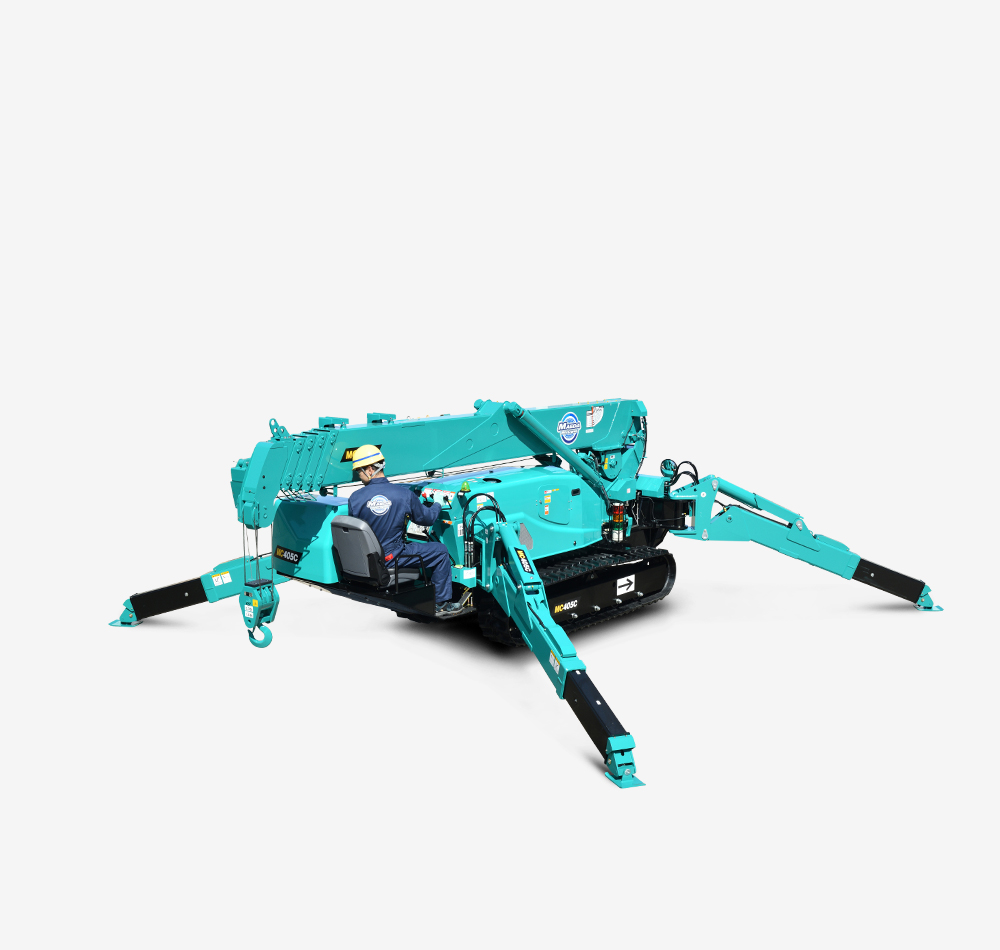

Фотографии

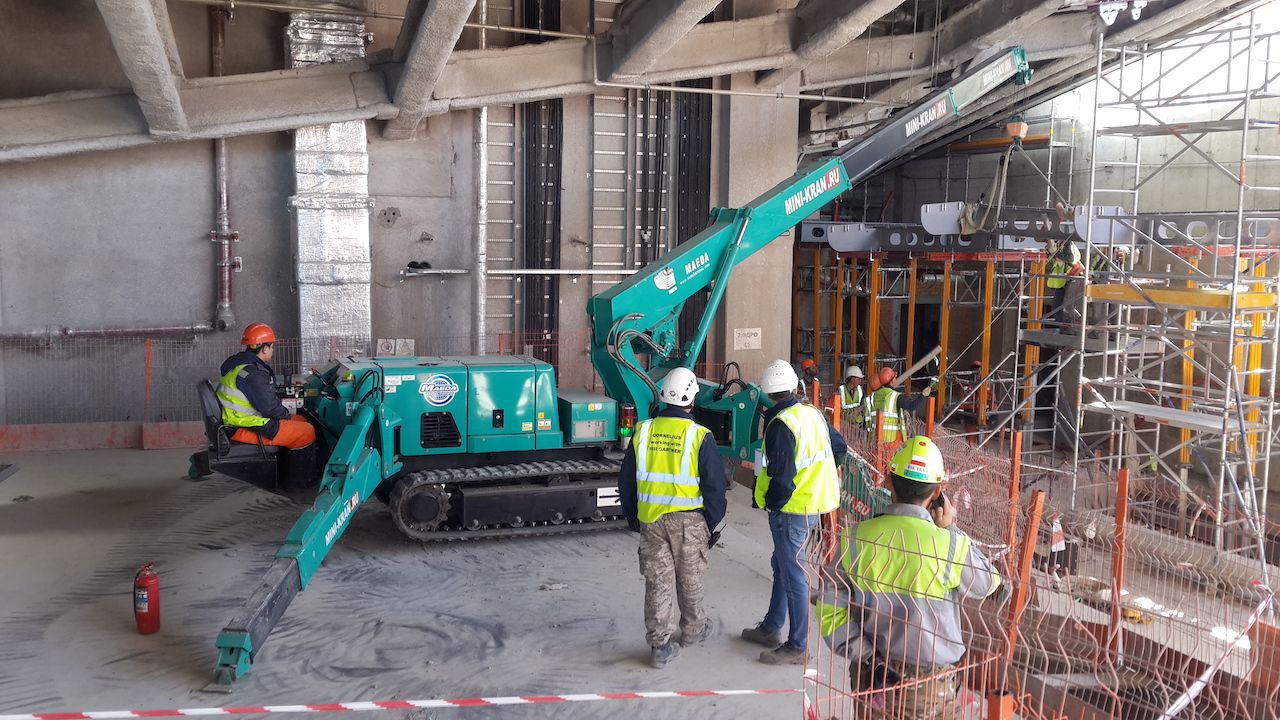

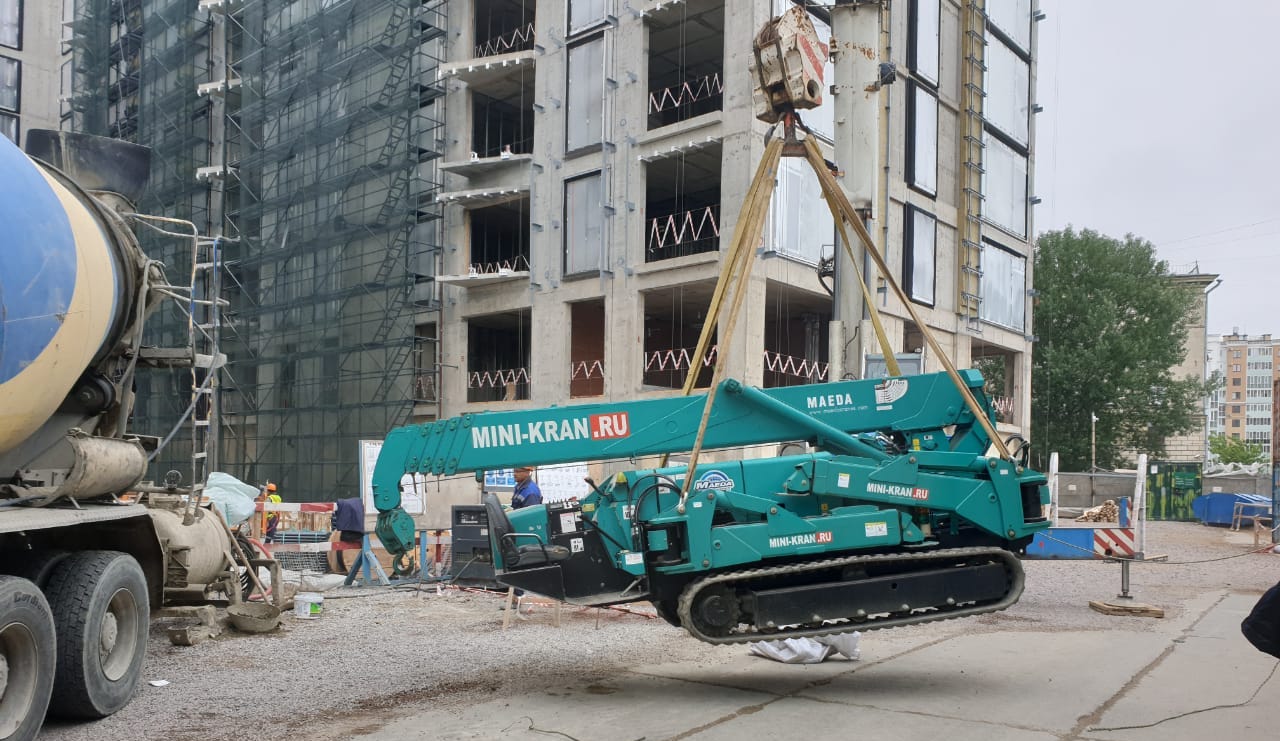

Примеры производства работ

Мини-кран Maeda MC405 с раставленными опорами устанавливает колонны
Мини-кран Maeda MC405 с раставленными опорами устанавливает колонны
