Гусеничный мини-кран паук MAEDA MC405

Аренда мини-кранов
пауков MAEDA
MC405

Макс. Грузовой момент:
10,3 т × 1,0 м
(соотв. г/п ~ 5 тонн)

Макс. Грузоподъемность:
3,8 т × 2,7 м
(4-х кратная запасовка)

Высота подъема крюка:
16,8 м × 1,13 т
(от земли до низа крюка)

Глубина опускания крюка:
-82,0 м × 0,97 т
(1-но кратная запасовка)

Подъем Крюк-захвата:
18,0 м × 0,5 т
(Крюк-захват - Опция)

Рабочий радиус (вылет):
16,0 м × 0,15 т
(горизонтальный вылет)

Гибридный привод:
Дизель + Сеть 380 Вольт
(эл.двиг., 3P+E, 7,5 кВт)

Гусеницы:
Резиновые
(давление 0,52 кгс/см2)

Ширина и Высота крана:
1,38 м х 1,98 м
(длина крана 4980 мм)

Собственный вес:
5 750 кг
(с полным баком)

Зарегистрированы в:
Ростехнадзоре
(полный пакет док-тов)

Цена аренды крана:
от по запросу руб.
(доставка отдельно)

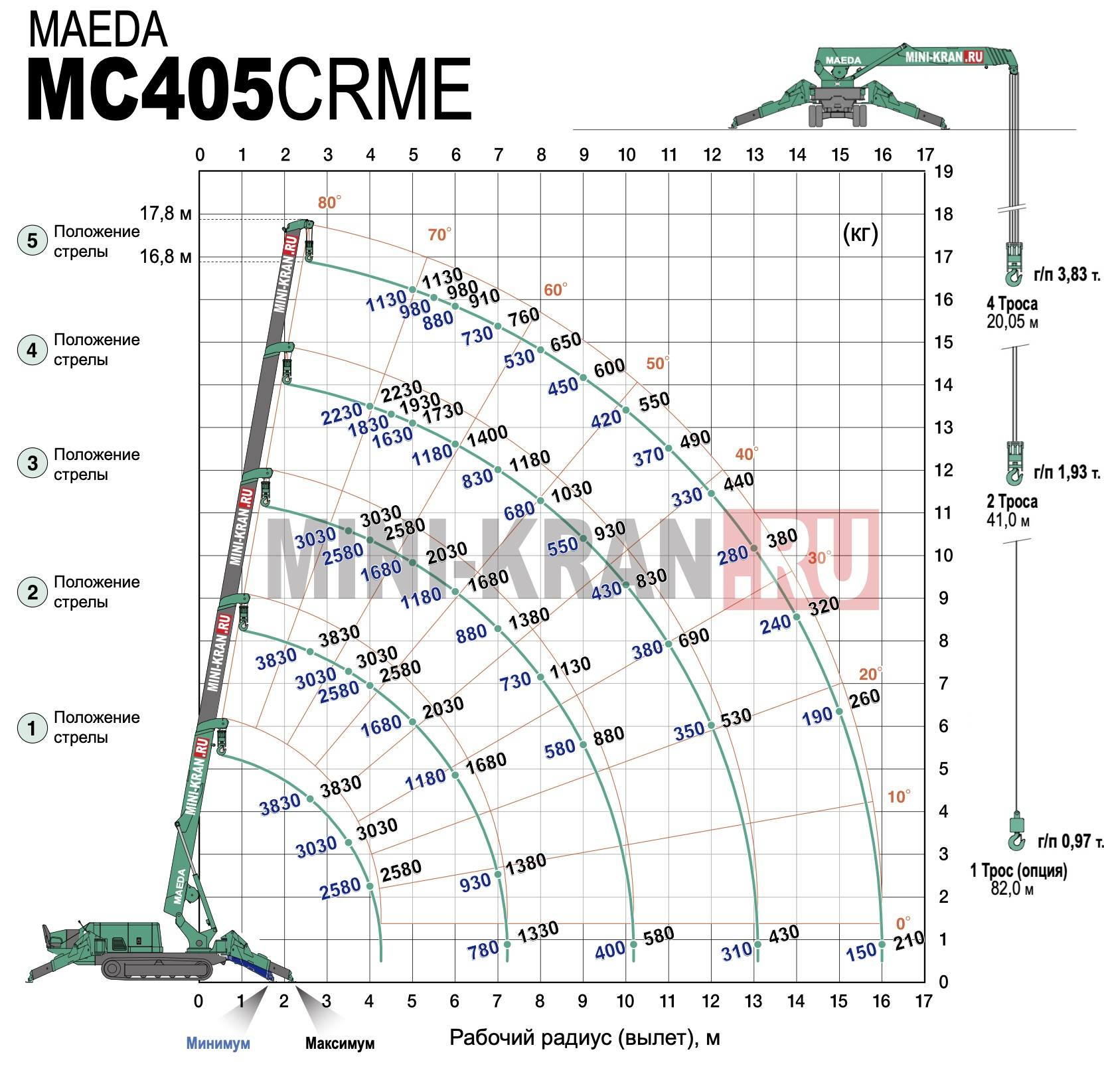

Схема грузоподъемности

Основная стрела

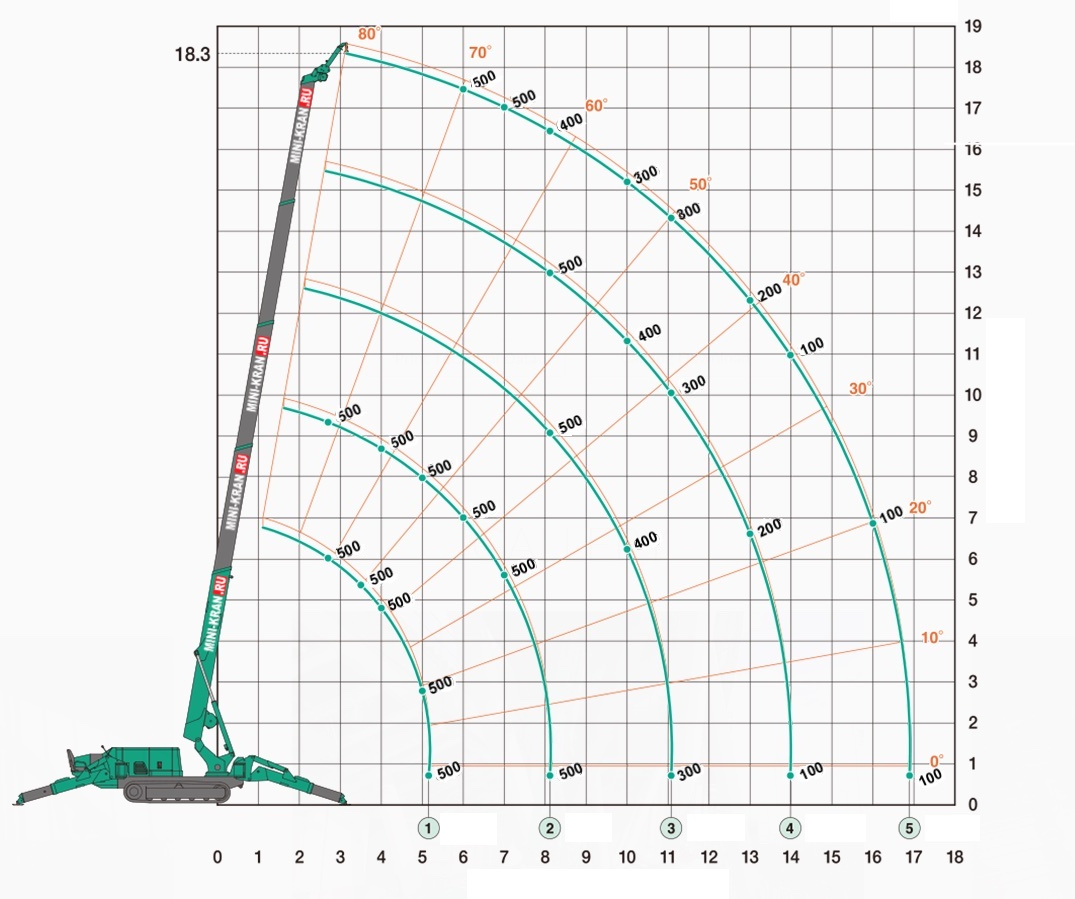

Схема грузоподъемности крана-паука MAEDA MC405 с Гуськом

Примечание:

Габариты и вес

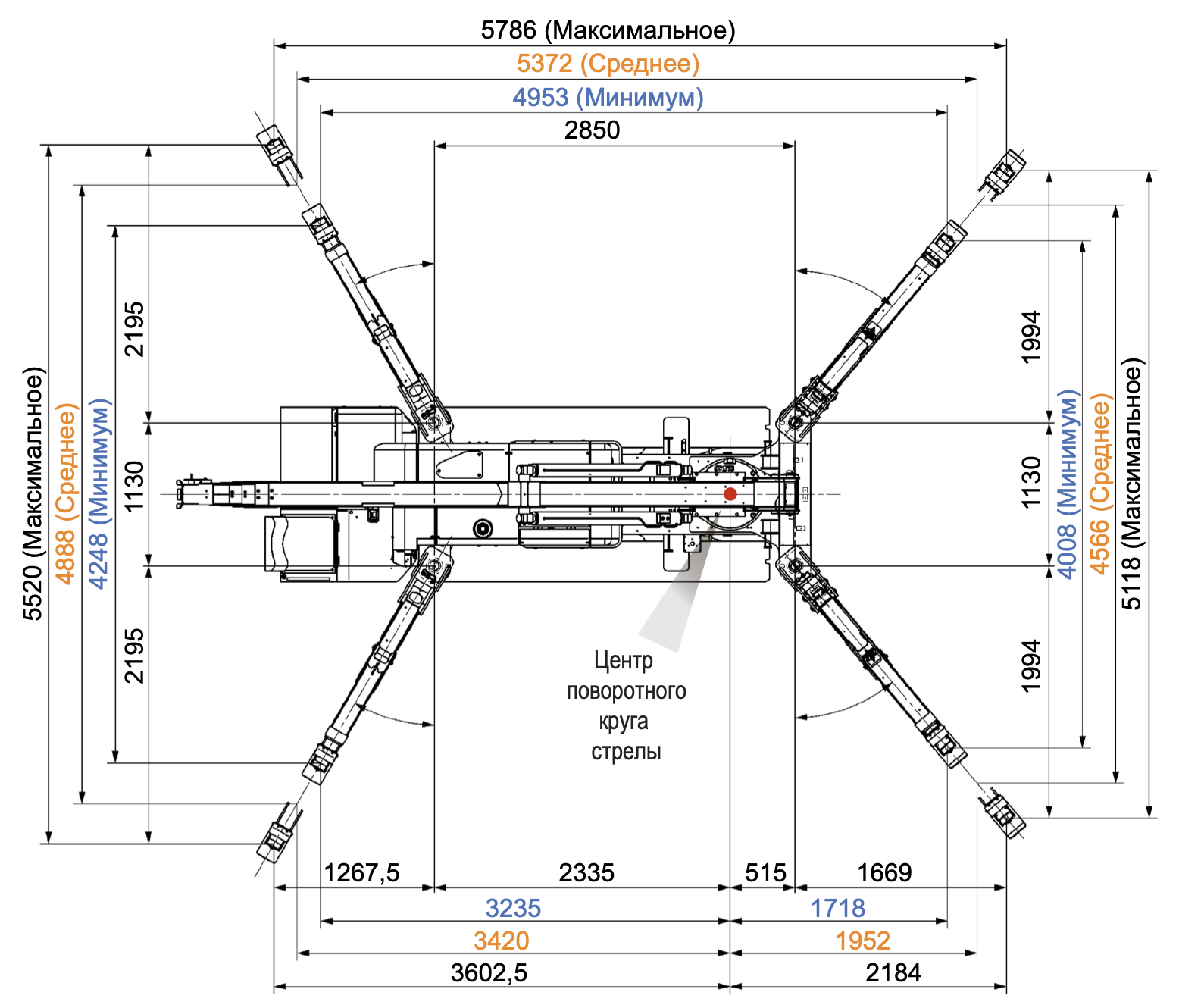

Рабочее положение (вид сверху)

Габариты мини-крана Maeda MC405 с выставленными аутригерами (опорами)

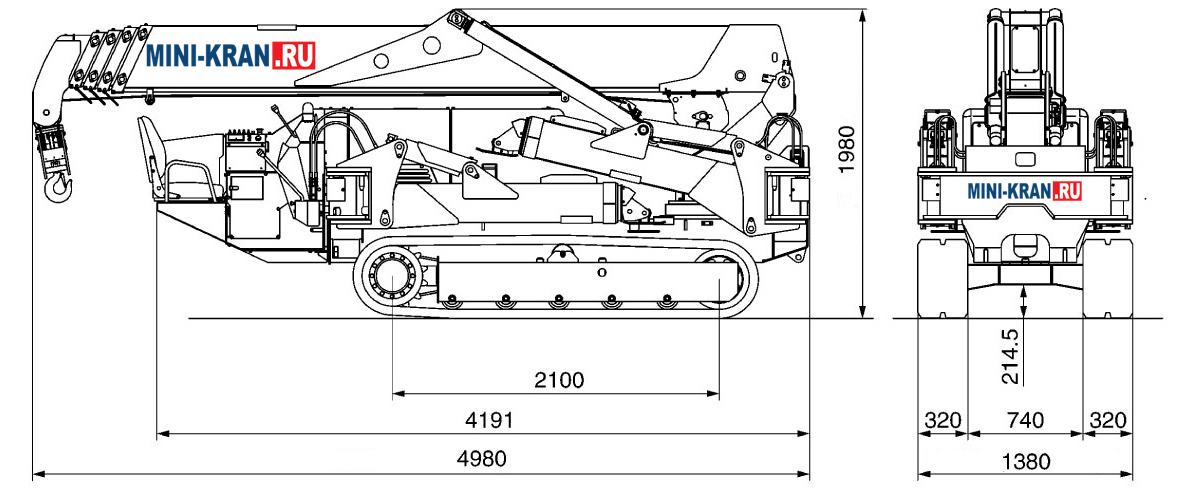

Транспортное положение

Габариты мини-крана Maeda MC405 со сложенной стрелой и аутригерами (опорами)

Собственный вес

5 750 кг

Вес дополнительного оборудования:

  • Крюковая подвеска для 1-но кратной запасовки = 15 кг
  • Крюк-захват 500 кг = 30 кг

Комплектация

Стандартная комплектация

Эл.мотор с инвертором
(сеть 380 В)

Двух скоростное шасси и крановая установка

Крюковая подвеска
(4/2 запасовка)

Парковка крюка на оголовке стрелы

Пузырьковый уровень (креномер)

Многофункц. Ограничитель грузоподъемности

Лампа не установленных аутригеров

Сигнализация наклона корпуса

Управление с кресла оператора

Доп. оборудование предоставляемое опционально в аренду

Крюковая подвеска для
1-ного троса

Крюк-захват на оголовок стрелы
г/п 500 кг

Дистанционное управление
(по кабелю)

Технические характеристики

Наименование Значение
Макс. Грузовой момент 10,3 т x м
Макс. Грузоподъемность 3,83 т x 2,7 м
Высота подъема крюка 16,8 м x 1130 кг (от земли до низа крюка)
Высота подъема с Крюком-захватом 18,0 м x 500 кг (от земли до низа крюка) - Крюк-захват поставляется опционально
Рабочий радиус (горизонтальный вылет) 16,0 м x 150 кг
Грузовой канат Трос из стальной проволоки IWRC 6 x WS(26) диаметр 8 мм x длина 95 метров
Тип основной стрелы Полностью автоматическая 5-ти секционная гидравлическая телескопическая стрела
Тип Крюка-захвата (опция) Ручной мульти-позиционный Крюк-захват г/п 500 кг, устанавливаемый на оголовок основной стрелы - Крюк-захват поставляется опционально
Угол наклона основной стрелы 0° - 80°
Угол наклона Крюка-захвата 0° - 80° - Крюк-захват поставляется опционально
Угол поворота стрелы 360° без ограничений
Система аутригеров (выносных опор) Четыре мультипозиционных аутригера (выносные опоры) коробчатого типа. Способ установки: разворот - вручную, телескопирование и постановка на грунт гидравлическими цилиндрами
Габариты в сложенном положении (ДхШхВ) 4980 x 1380 x 1980 мм
Габариты опорного контура аутригеров (Сбоку х Спереди х Сзади) Максимум: 5786 x 5118 x 5520 мм
Среднее: 5372 x 4566 x 4888 мм
Минимум: 4953 x 4008 x 4248 мм
Шасси Гусеничное, 2-х скоростное. Бесступенчатое переключение переднего и заднего хода
Гусеницы Резиновые из черной резины (не маркие, серые резиновые гусеницы поставляются опционально)
Наземное пятно гусеницы (ДхШ) 2100 мм x 320 мм
Давление гусениц на грунт 52,0 кПа (0,52 кгс/см2)
Скорость передвижения шасси 0 - 3,3 км/ч
Угол въезда 30º
Преодолеваемый подъем 20º
Модель и тип дизельного двигателя Yanmar 3TNV88, дизельный, 3-х цилиндровый с водяным охлаждением
Мощность двигателя 21,4 кВт/2400 мин-1
Расход топлива 3,1 - 6,8 л/час (в зависимости от скорости работы, если не глушить двигатель)
Ескость топливного бака дизель 60 литров
Электродвигатель Макс. потребляемая мощность 7,5 кВт, питаниее от трехфазной сети 380 Вольт, установлена круглая 5-ти контактная евро вилка 32А 3P+N+E (используются только 4 контакта)
Система управления эл. двигателем Инвертор, с функцией плавного пуска и экономией электроэнергии
Способ управления с Кресла Оператора + опционально Дистанционное (по кабелю)
Вес Общий без доп. оборудования 5 750 кг (полностью заправленный)
Доп. оборудование (опции):
+ Крюковая подвеска для 1-но кратной запасовки = 10 кг
+ Крюк-захват г/п 500 кг = 30 кг

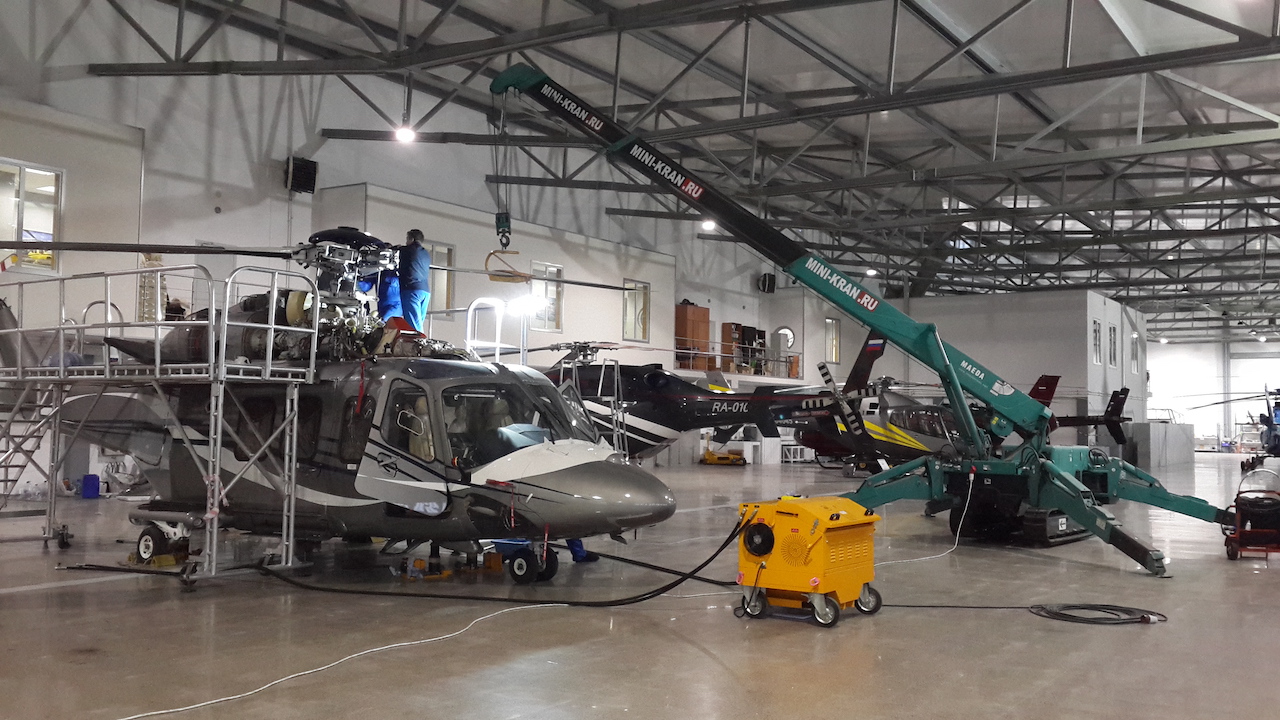

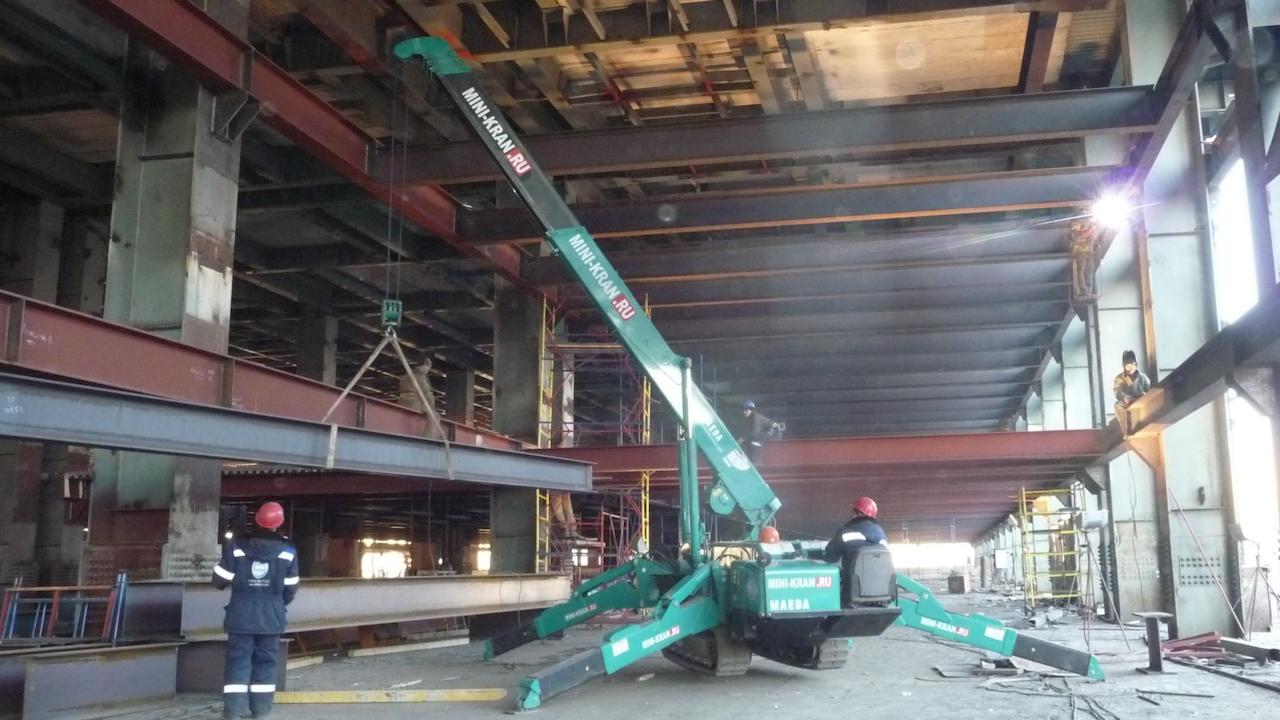

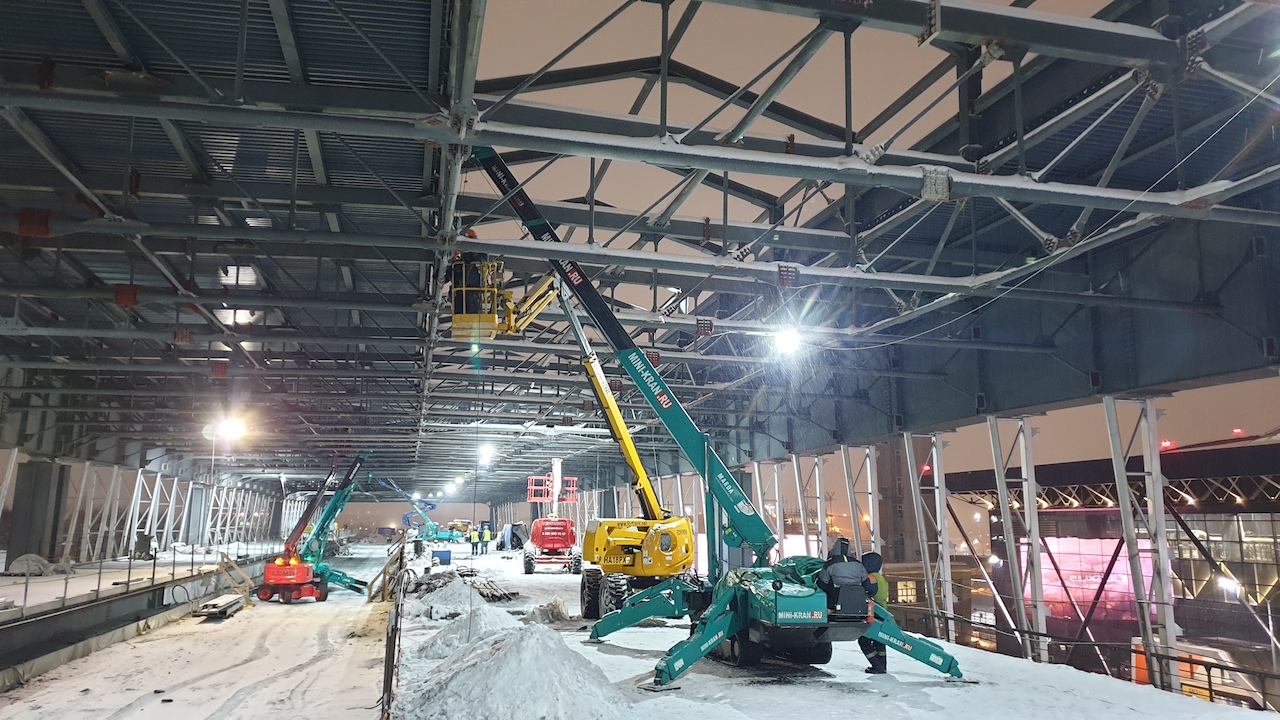

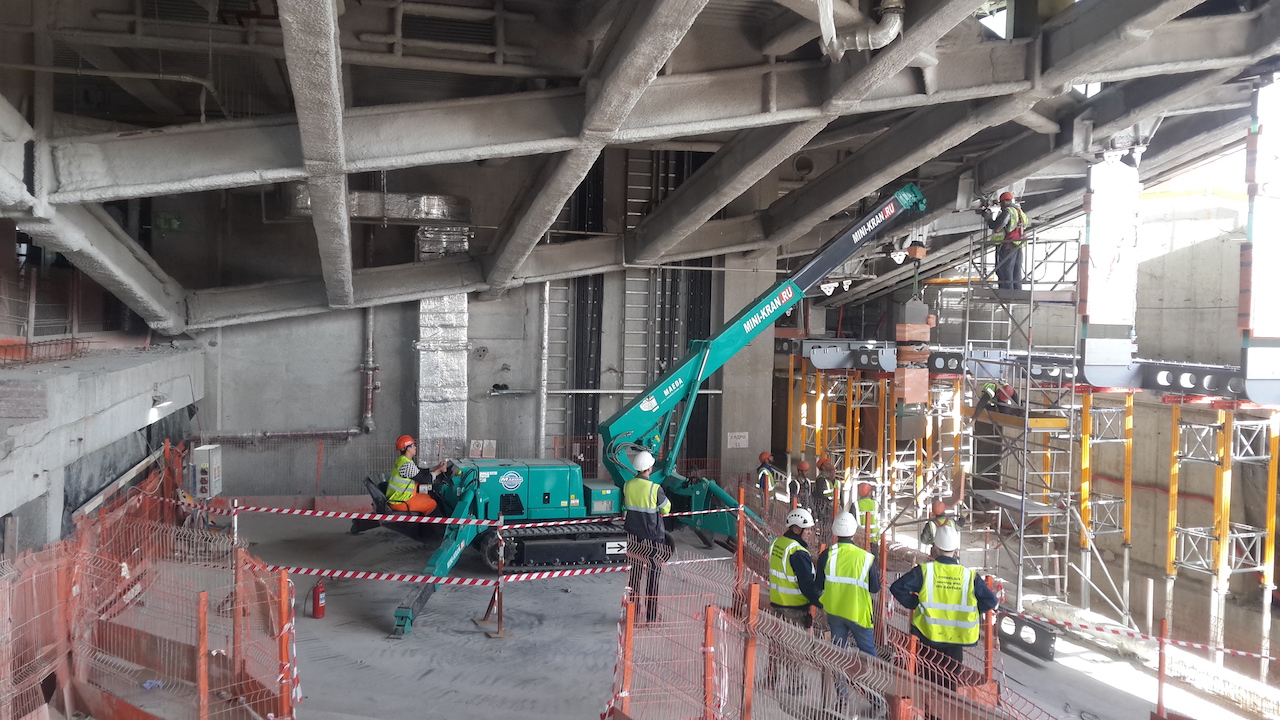

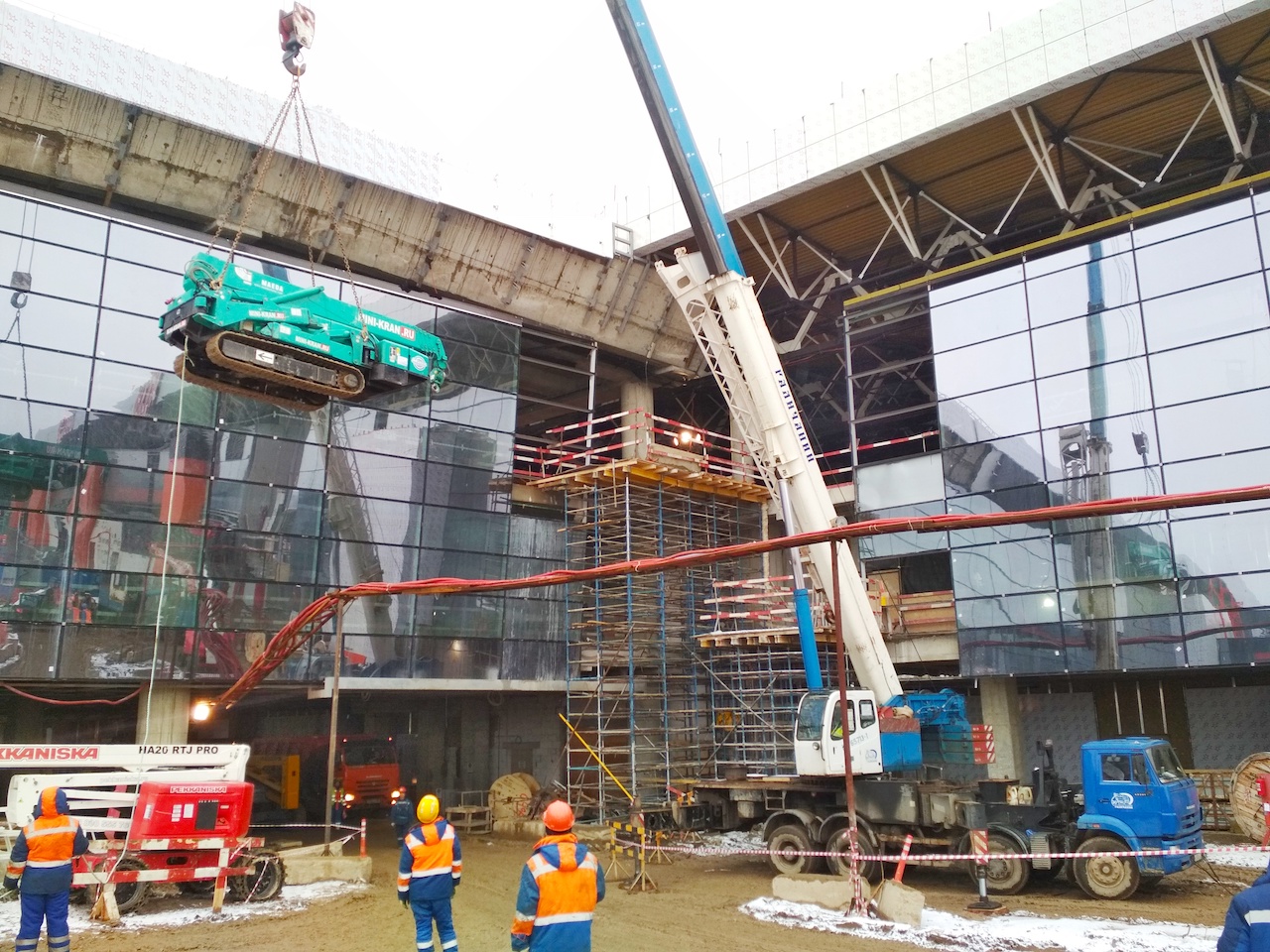

Фото

Аренда мини-крана

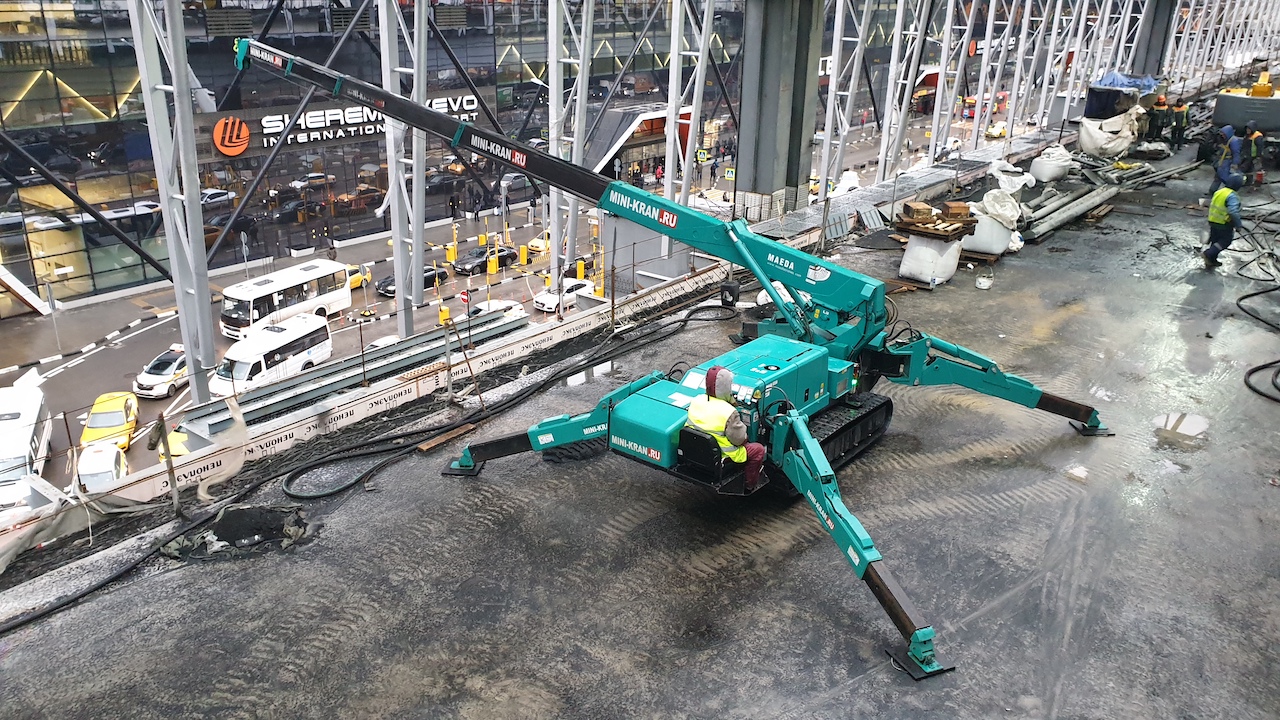

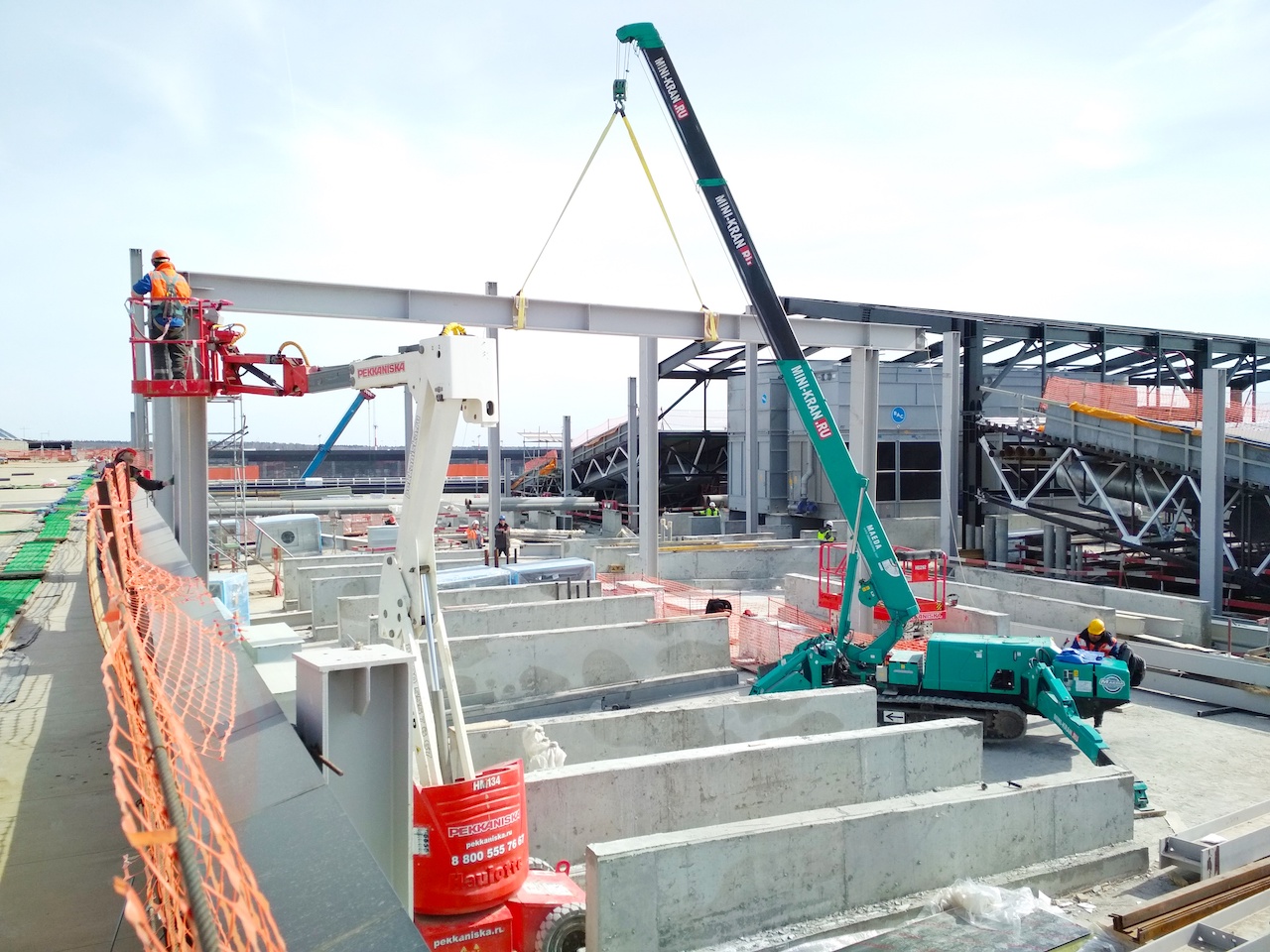

Мини-кран Maeda MC405 сраставленными опорами устанавливает колонны
Мини-кран Maeda MC405 сраставленными опорами устанавливает колонны

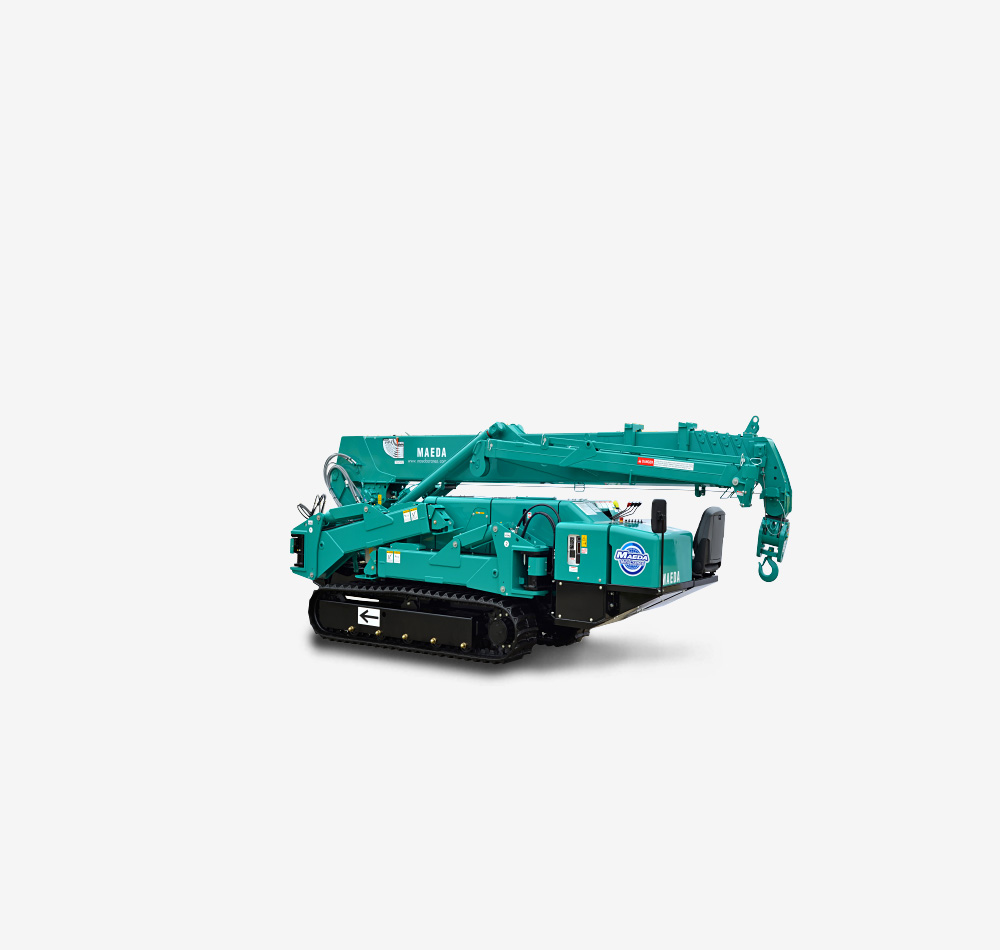

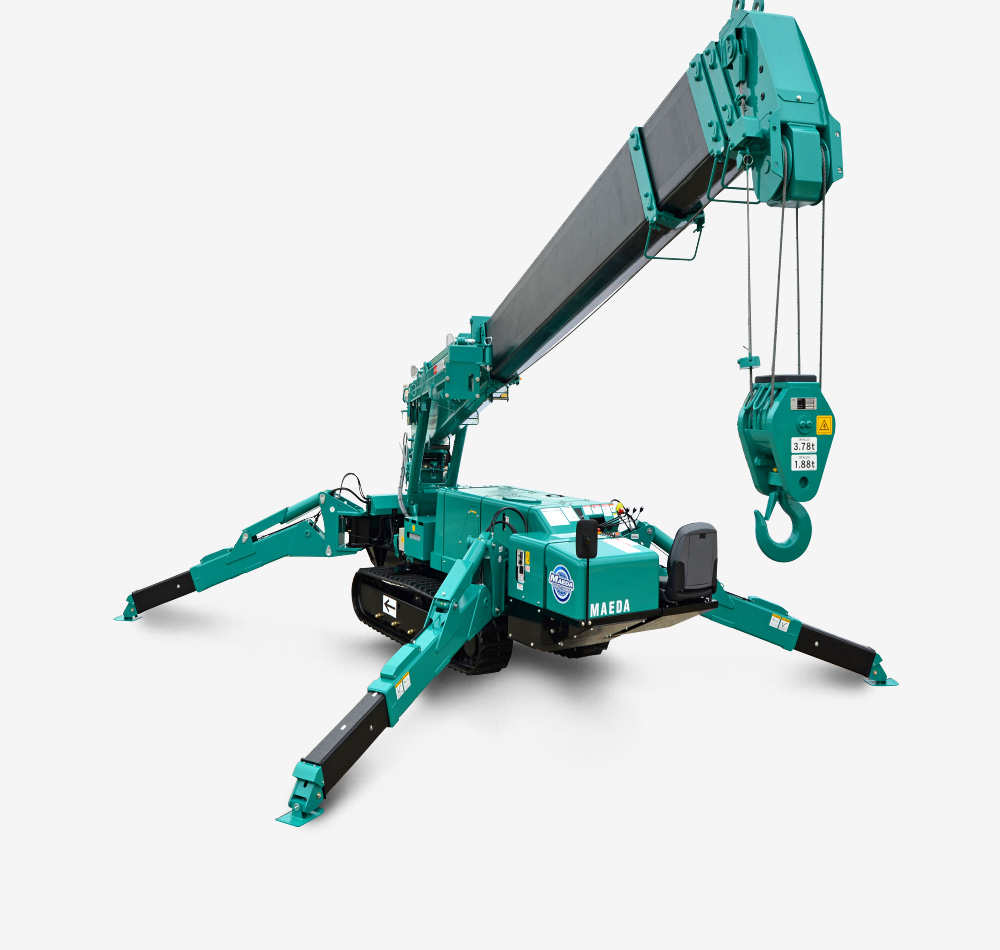

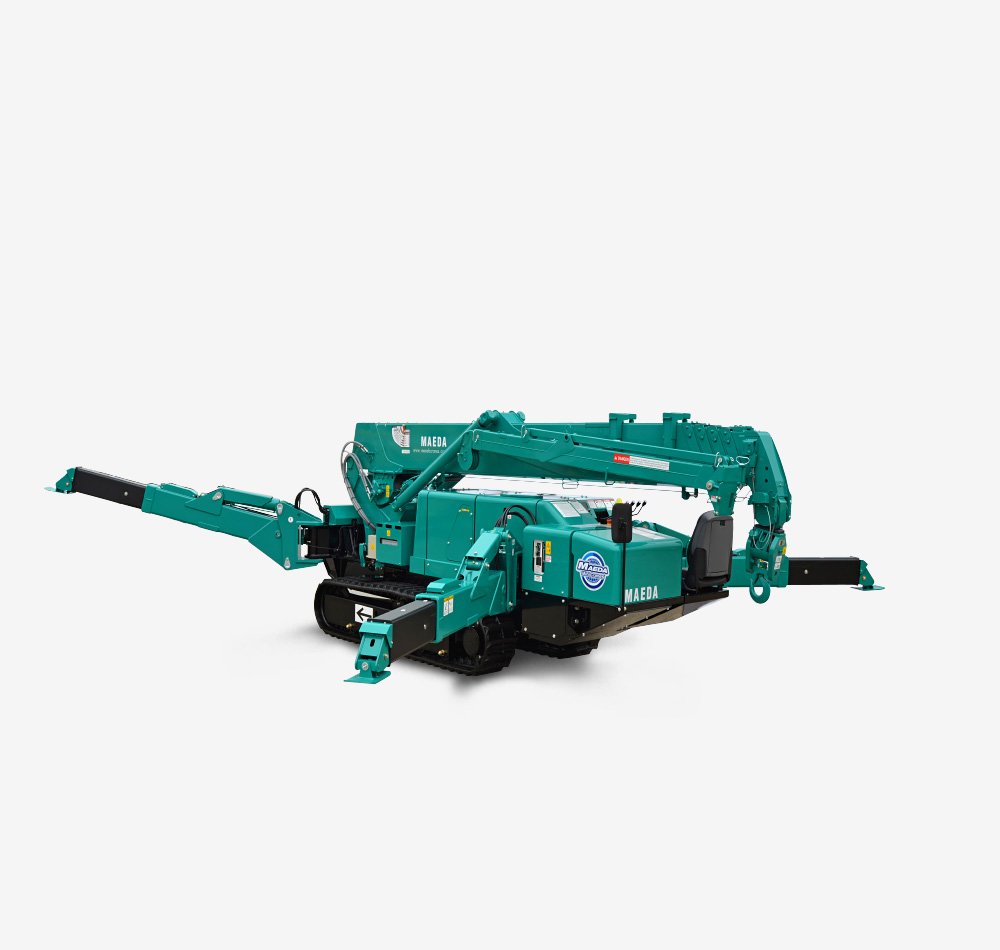

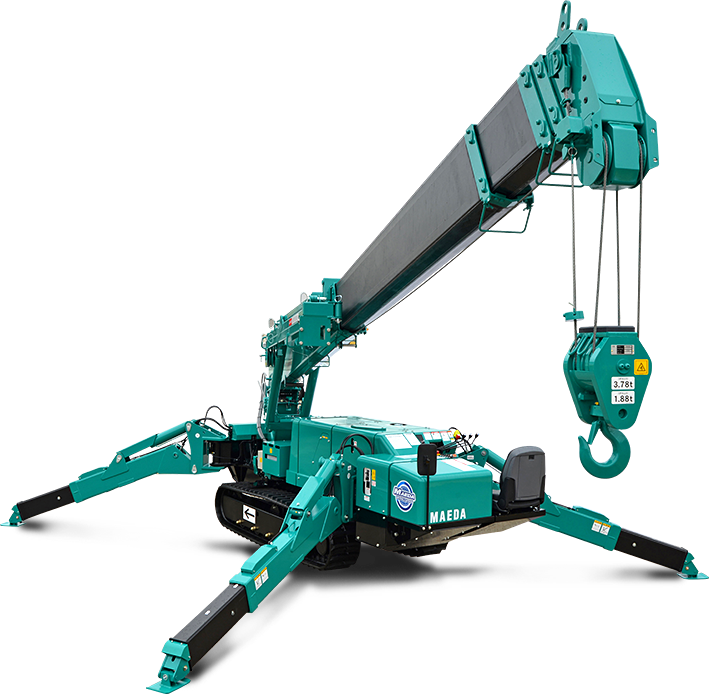

Внешний вид
