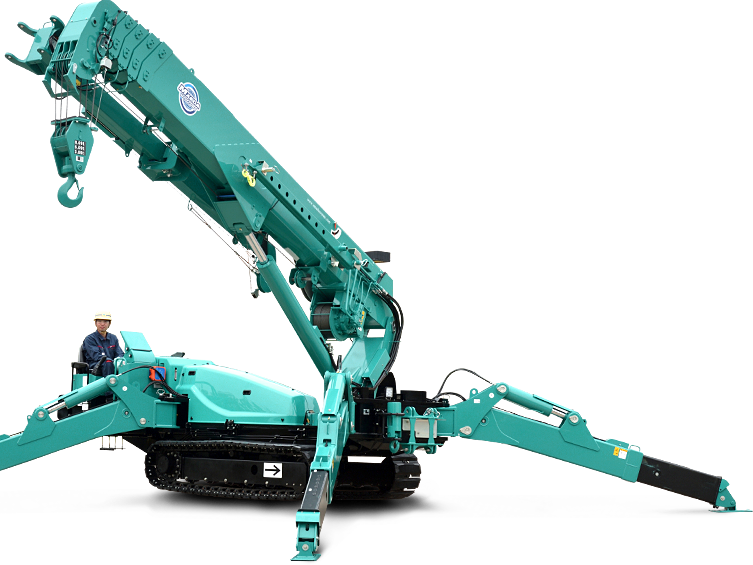

Гусеничный мини-кран паук MAEDA MC815

Продажа мини-кранов пауков MAEDA
MC815

Макс. Грузовой момент:
19,2 т × 1,0 м
(вылет стрелы * г/п крана)

Макс. Грузоподъемность:
8,0 т × 2,4 м
(макс. г/п ограничена ОГП)

Высота крюка с Гуськом
25,5 м × 1,0 т с Гуськом
(опциональная комплектация)

Высота подъема крюка
19,6 м × 2,3 т
(в базовой комплектации)

Гибридный привод
Дизель + Эл.Мотор
(сеть 380 Вольт)

Глубина опускания крюка
-126,0 м × 1,5 т
(1-но кратная запасовка)

Рабочий радиус (вылет)
18,8 м × 0,3 т
(горизонтальный вылет)

Собственный вес
от 9,7 т до 10,5 т
(без опций и с опциями)

Эта модель мини-крана
В НАЛИЧИИ
( аренда и продажа )

Цена мини-крана:
от по запросу
(в т.ч. утиль. сбор и НДС)

Доступна аренда:
с Оператором
(с нашим крановщиком)

Доступна аренда:
БЕЗ Оператора
(холодная аренда)

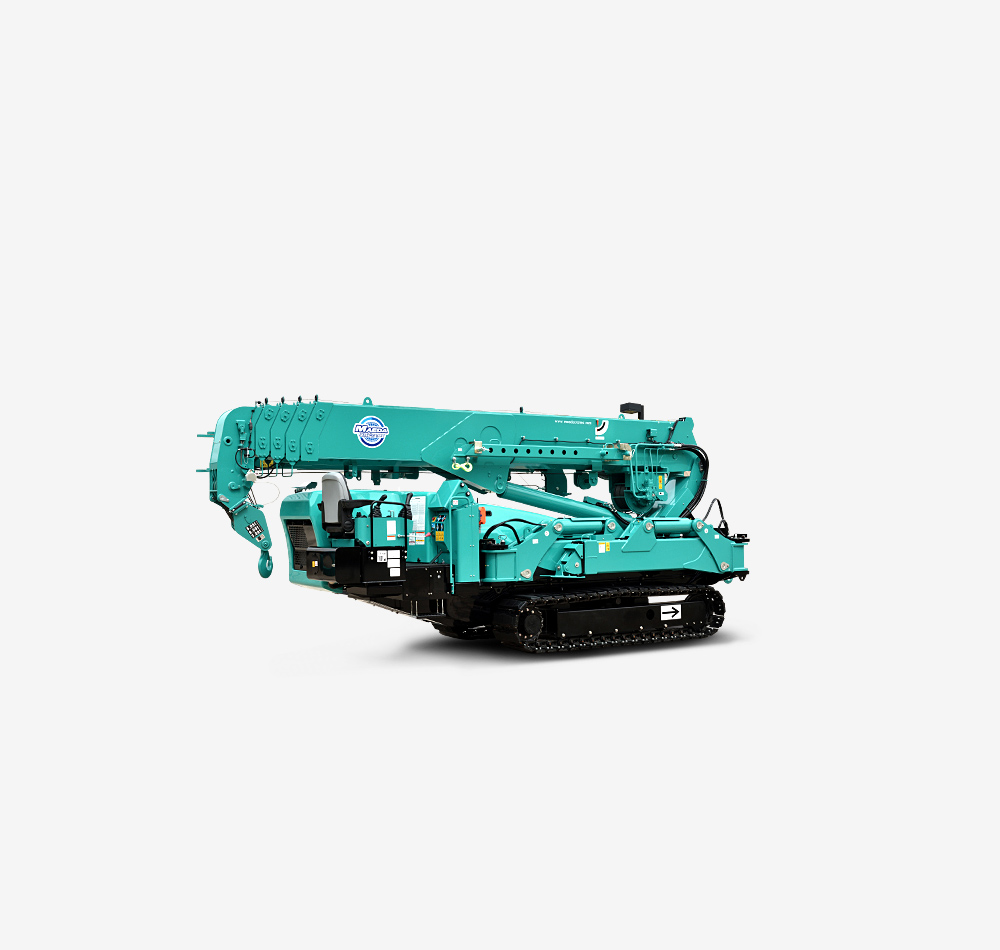

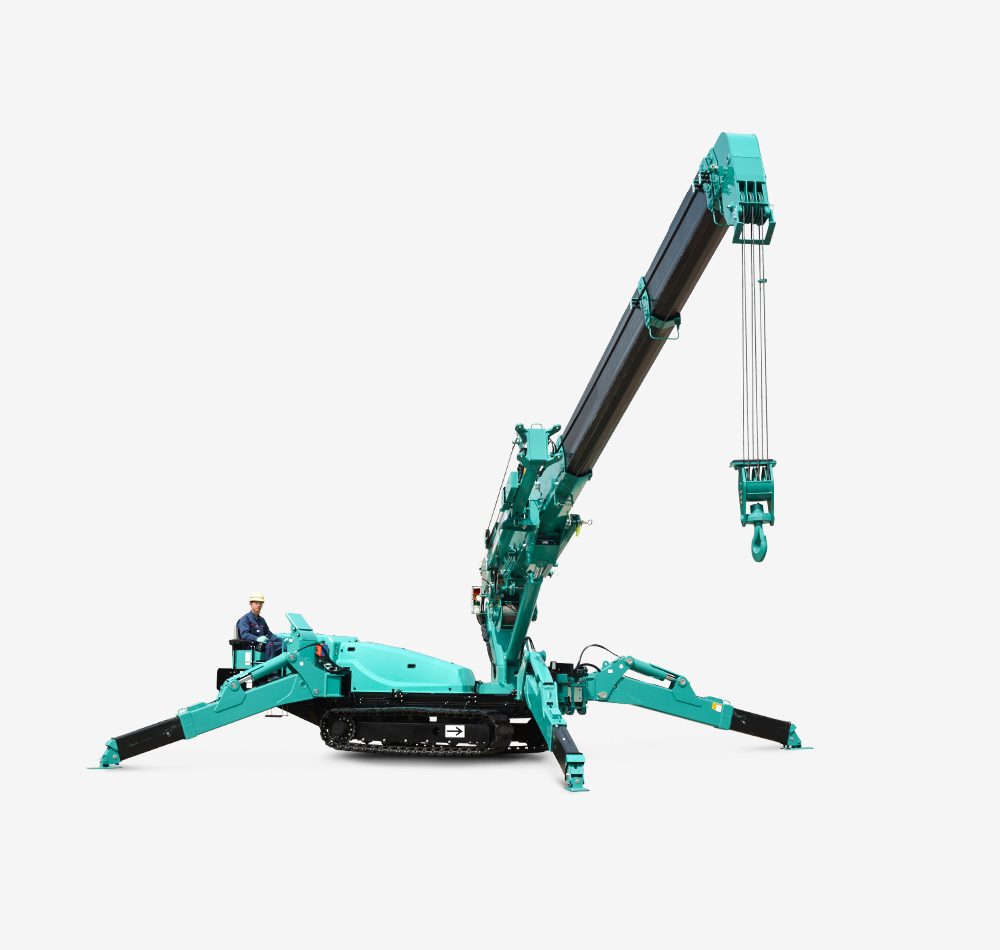

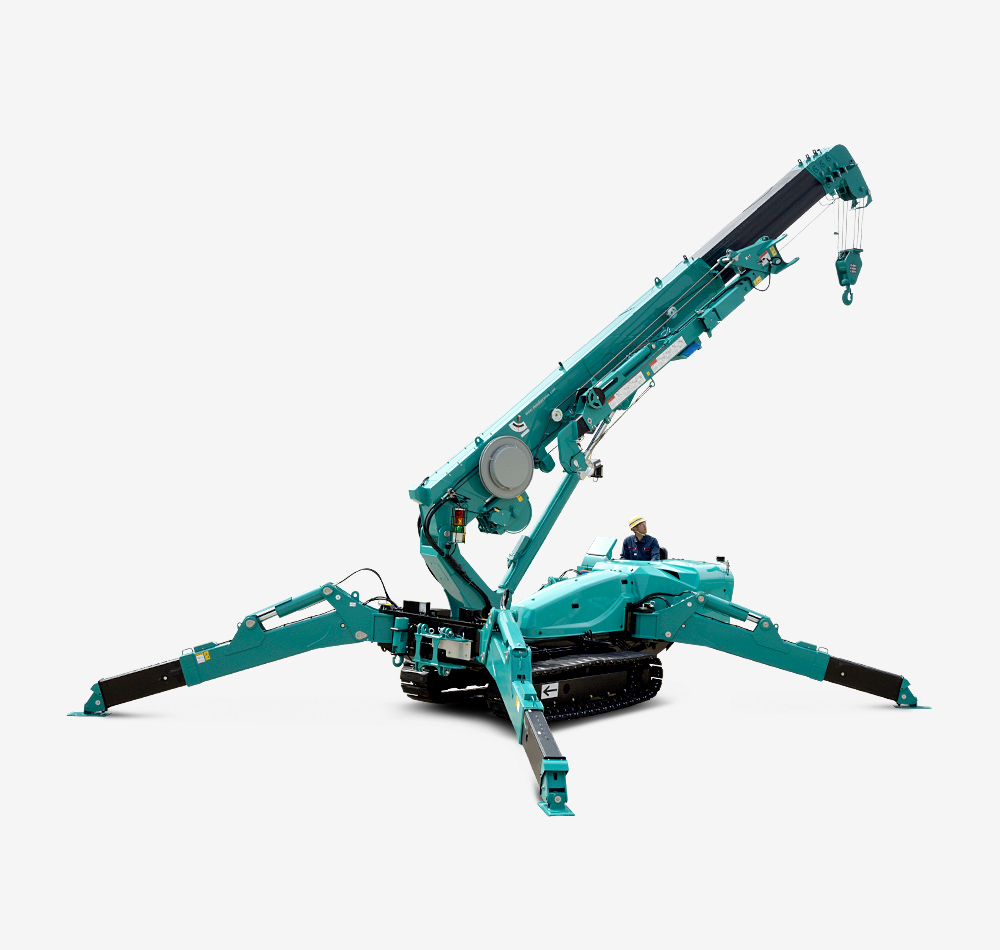

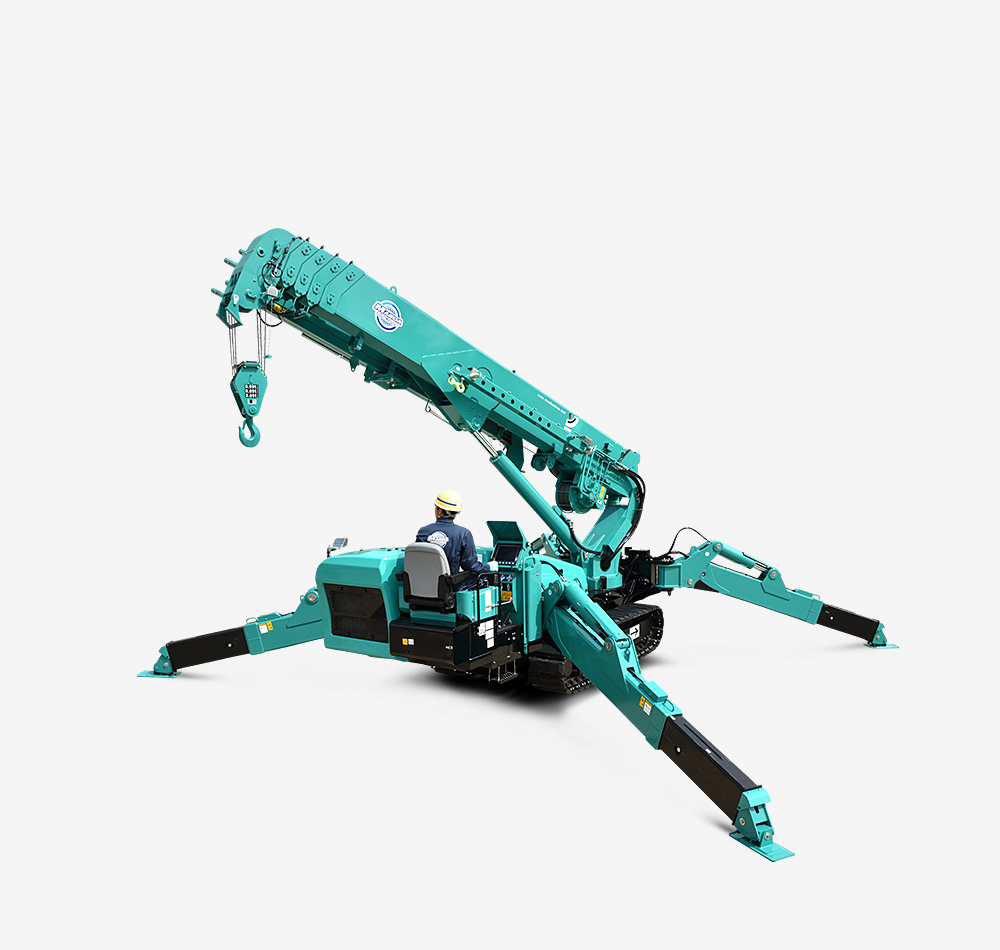

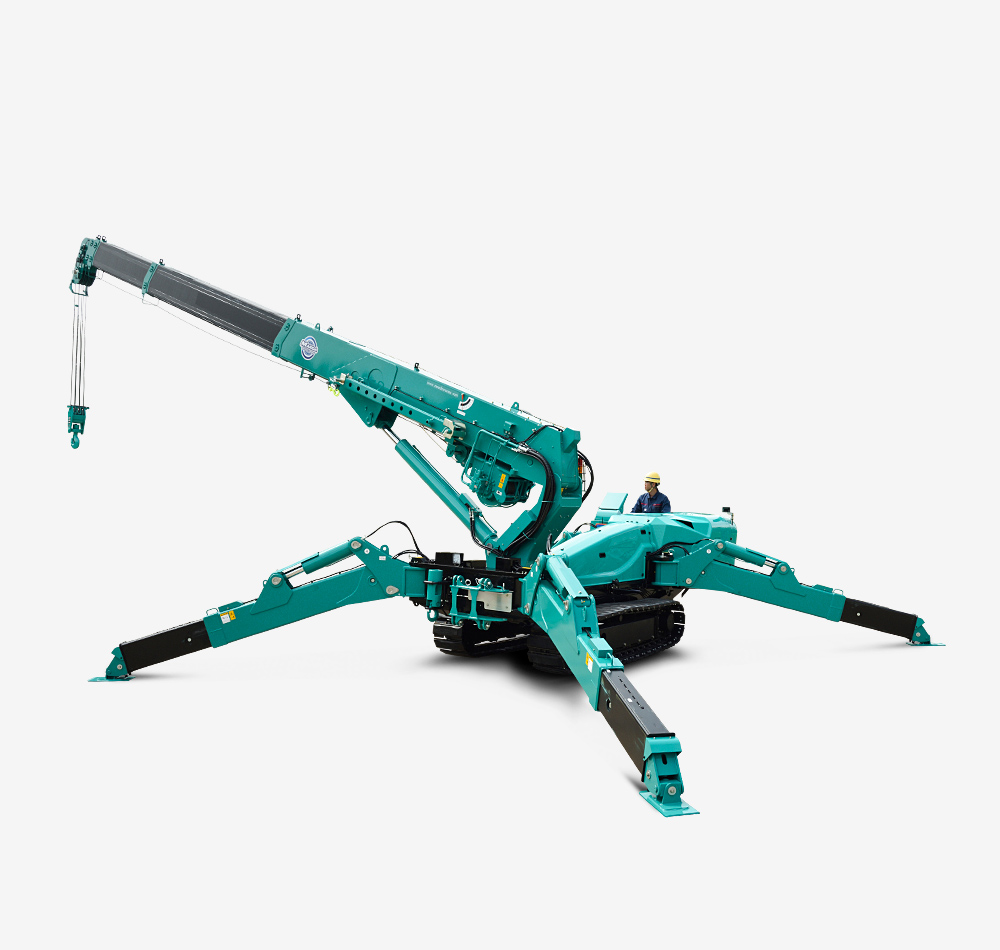

Внешний вид

Схема грузоподъемности

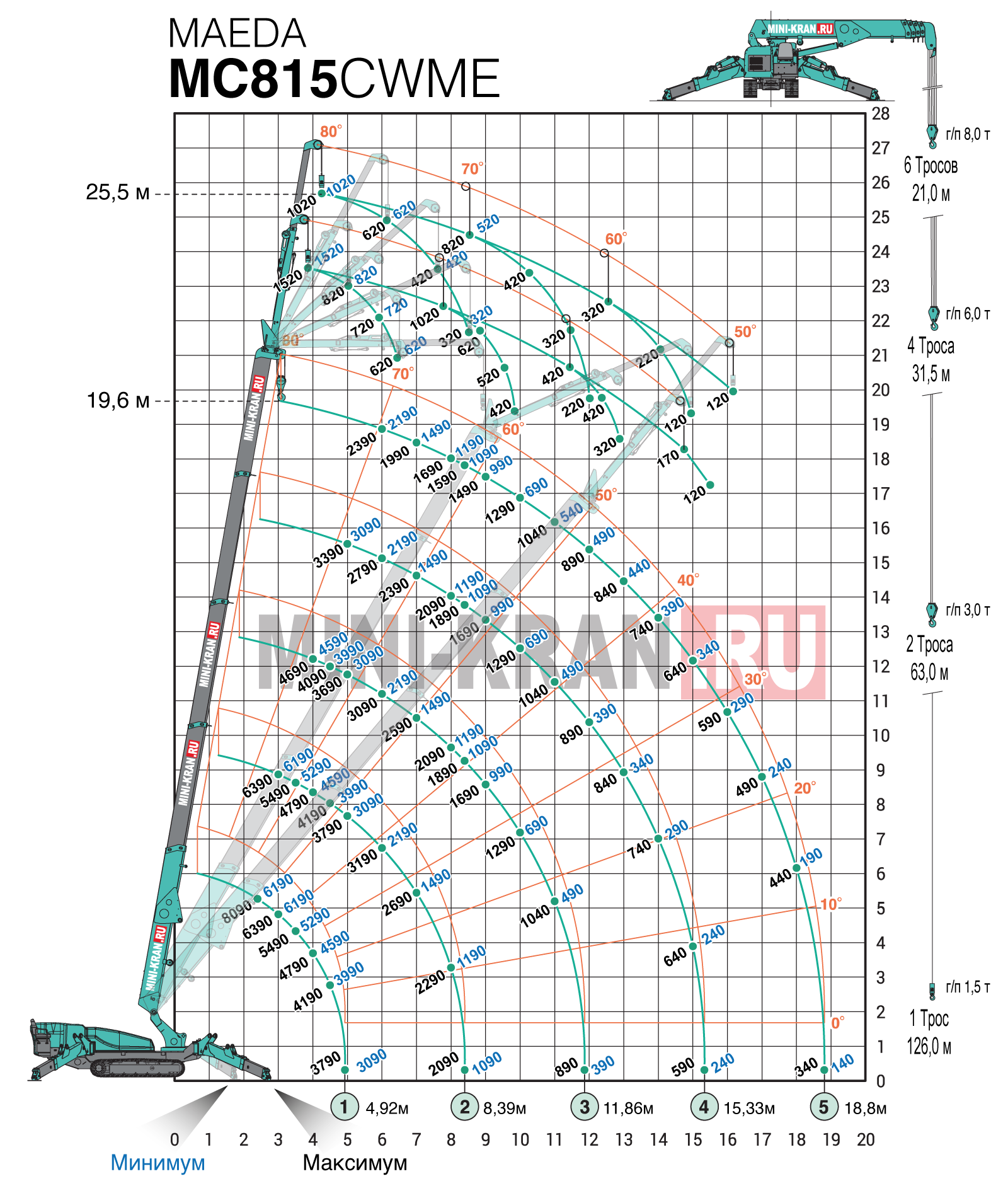

Схема грузоподъемности крана-паука MAEDA MC815 с Гуськом

Примечание:

Габариты и вес

Рабочее положение (вид сверху)

Габариты мини-крана Maeda MC285 с выставленными аутригерами (опорами)

Транспортное положение

Габариты мини-крана Maeda MC285 с выставленными аутригерами (опорами)

Собственный вес

Вес мини-крана без доп. оборудования = 9700 кг

Вес дополнительного оборудования:

  • Резиновые накладки на гусеницы = 220 кг
  • Гусек (удлинитель стрелы) = 490 кг
  • Крюк-захват = 60 кг

Максимальный вес c доп. оборудованием = 10 470 кг

Видео

Видео презентация мини-крана

Комплектация

Стандартная комплектация

Эл.мотор с инвертором (сеть 380 В)

Дистанционное радиоуправление с обратной связью

Крюковая подвеска (6 / 4 / 2 запасовка)

Трех цветный маяк рабочего состояния

Видео камеры бокового и переднего вида

Многофункц. Ограничитель грузоподъемности

Контроль установленных аутригеров

Сигнализация наклона корпуса

Ограничение поворота стрелы

Датчик касания крюковой подвески земли

Автоматическое выравнивание корпуса

Автоматическое складывание стрелы и крюка

Двух скоростное шасси и крановая установка

Управление скоростью с джойскика

Функция мульти-позиции аутригеров

Функция повышенной мощности

Движение с грузом до 1000 кг

Дополнительное оборудование (опции)

Резиновые накладки на гусеницы

Гидравлический
2-х секционный Гусек г/п 1,5т

Крюковая подвеска для
1-ного троса

Крюк-захват на торец стрелы г/п 1,0т

Немаркие накладки на гусеницы

Технические характеристики

Наименование Значение
Грузоподъемность 8,0 т x 2,4 м
Движение с грузом вес груза до 1,0 т (только по твердой, горизонтальной поверхности)
Высота подъема крюка 19,6 м x 2300 кг (от земли до низа крюка)
Высота подъема с Гуськом 25,5 м x 1000 кг (от земли до низа крюка) - Гусек поставляется опционально
Высота подъема с Крюком-захватом 22,5 м x 1000 кг (от земли до низа крюка) - Крюк-захват поставляется опционально
Рабочий радиус (горизонтальный вылет) 18,8 м x 300 кг
Грузовой канат Трос из стальной проволоки IWRC 6 x Fi(29) диаметр 10 мм x длина 160 метров
Тип основной стрелы Полностью автоматическая 5-ти секционная гидравлическая телескопическая стрела
Тип Гуська (удлинителя стрелы) Полностью автоматический 2-х секционный гидравлический телескопический удлинитель стрелы (Гусек) макс. г/п 1,5 т, устанавливаемый на оголовок основной стрелы - Гусек поставляется опционально
Тип Крюка-захвата Ручной мульти-позиционный Крюк-захват макс. г/п 1,0 т, устанавливаемый на оголовок основной стрелы - Крюк-захват поставляется опционально
Угол наклона основной стрелы 0° - 80°
Угол наклона Гуська 0° - 60° - Гусек поставляется опционально
Угол наклона Крюка-захвата -14° - 80° - Крюк-захват поставляется опционально
Угол поворота стрелы 360° без ограничений
Система аутригеров (выносных опор) Четыре мультипозиционных аутригера (выносные опоры) коробчатого типа. Способ установки: разворот - вручную, телескопирование и постановка на грунт гидравлическими цилиндрами
Габариты в сложенном положении (ДхШхВ) 5900 x 1670 x 2490 мм без Гуська (удлинителя стрелы)
6200 x 1740 x 2490 мм с Гуськом - Гусек поставляется опционально
Габариты опорного контура аутригеров (Сбоку х Спереди х Сзади) Максимум: 6770 x 6300 x 6520 мм
Среднее: 6270 x 5630 x 5760 мм
Минимум: 5740 x 4910 x 4950 мм
Шасси Гусеничное, 2-х скоростное. Бесступенчатое переключение переднего и заднего хода
Гусеницы Металлические с Резиновыми накладками (накладки поставляются опционально)
Наземное пятно гусеницы 2245 мм x 400 мм
Давление гусениц на грунт 53,0 кПа (0,54 кгс/см2)
Скорость передвижения шасси 0 - 3 км/ч
Угол въезда 34º
Преодолеваемый подъем 20º
Модель и тип дизельного двигателя Yanmar 4TNV88, дизельный, четырех цилиндровый с водяным охлаждением
Мощность двигателя 30,5 кВт/2500 мин-1
Расход топлива 6,8 - 9,1 л/час (в зависимости от скорости работы, если не глушить двигатель)
Ескость топливного бака дизель 70 литров
Электродвигатель Макс. потребляемая мощность 15 кВт, питаниее от трехфазной сети 380 Вольт, установлена круглая 5-ти контактная евро вилка 32А 3P+N (используются только 4 контакта)
Система управления эл. двигателем Инвертор, с функцией плавного пуска и экономией электроэнергии
Способ управления с Кресла Оператора + Дистанционное Радиоуправление
Вес Общий без доп. оборудования 9 700 кг
Доп. оборудование (опции):
+ Резиновые накладки 220 кг
+ Гусек (удлинитель стрелы) 490 кг
+ Крюк-захват 60 кг
Общий включая доп. оборудование 10 470 кг
Доп. оборудование (поставляется опционально) Гидравлический гусёк г/п 1,5 т, Крюк-захват г/п 1,0 т, Черные резиновые накладки на гусеницы, Крюковая подвеска для однократной запасовки, Немаркие (серые) резиновые накладки на гусеницы

Фотографии

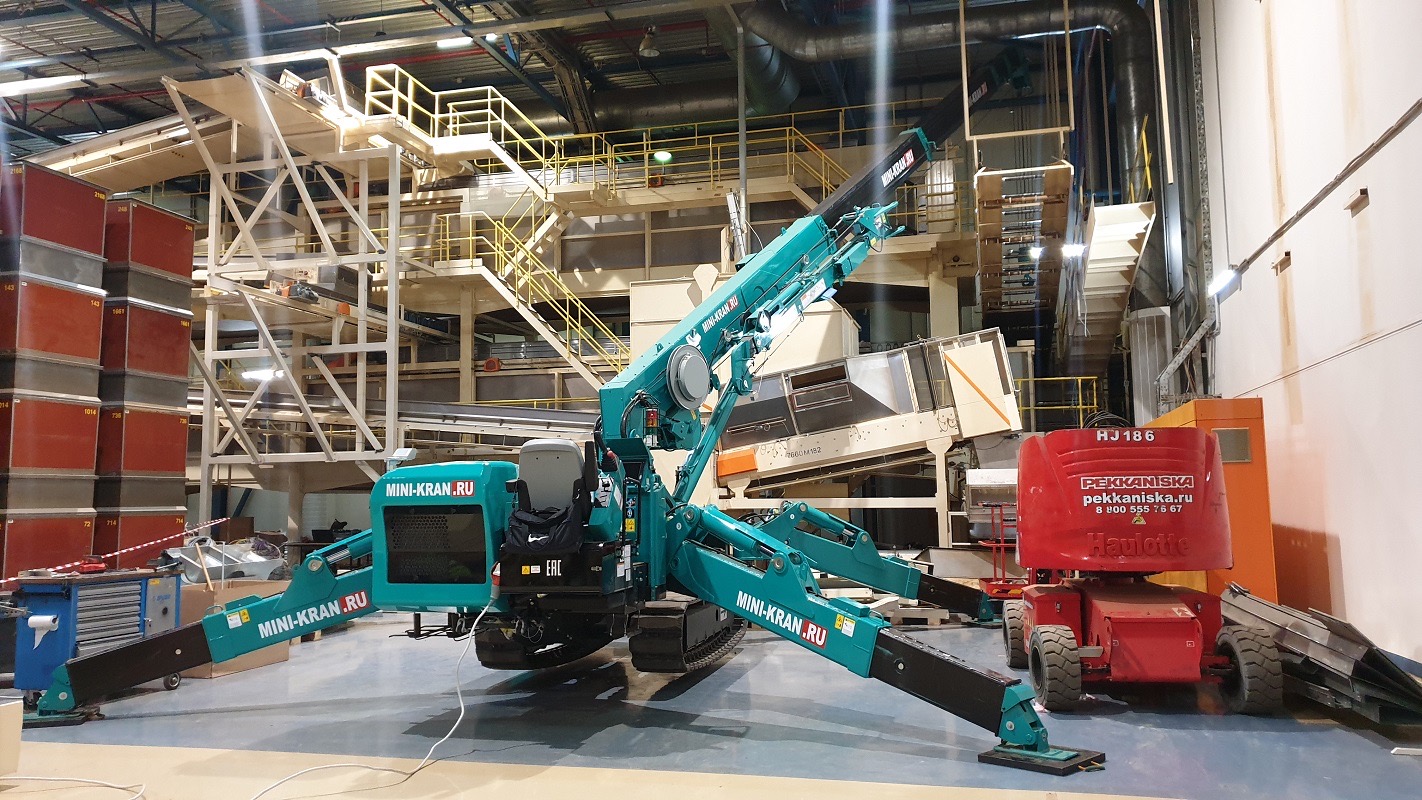

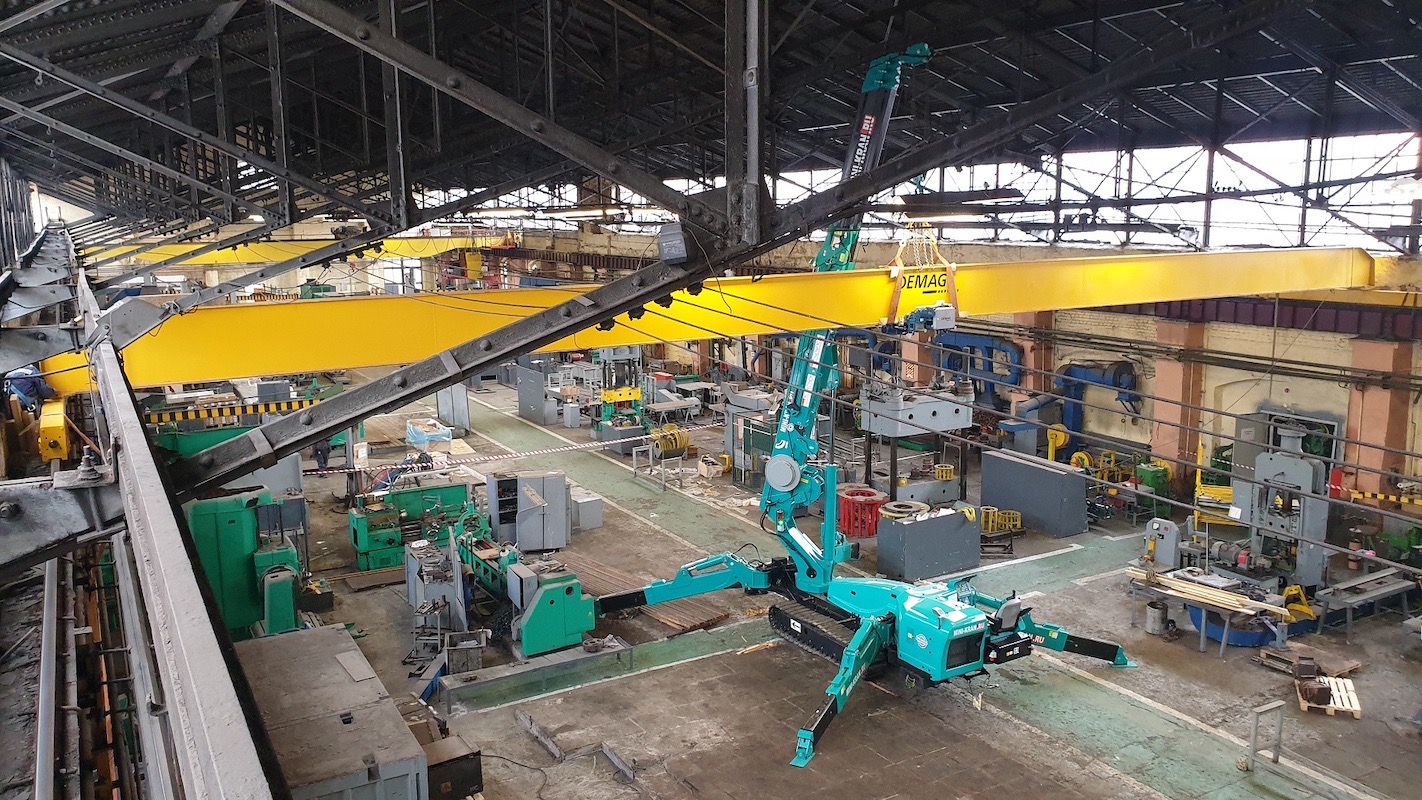

Примеры производства работ

Мини-кран Maeda MC185 сраставленными опорами устанавливает колонны
Мини-кран Maeda MC815 сраставленными опорами устанавливает колонны
