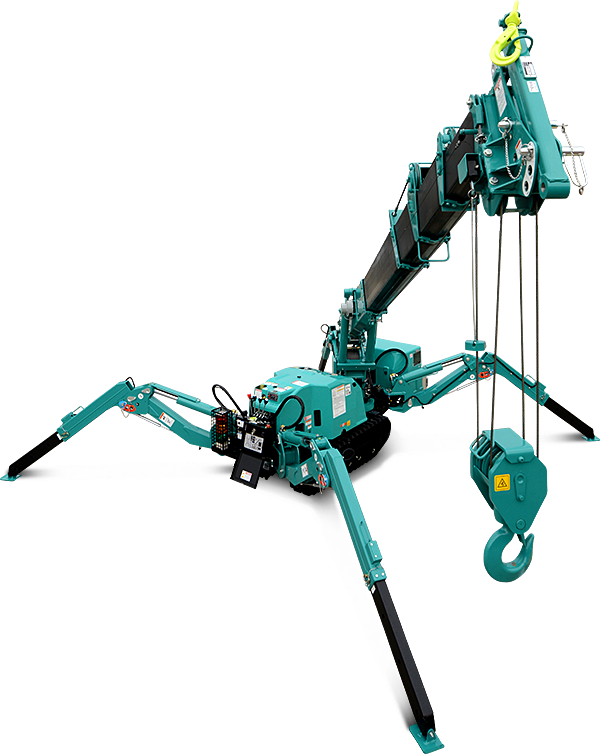

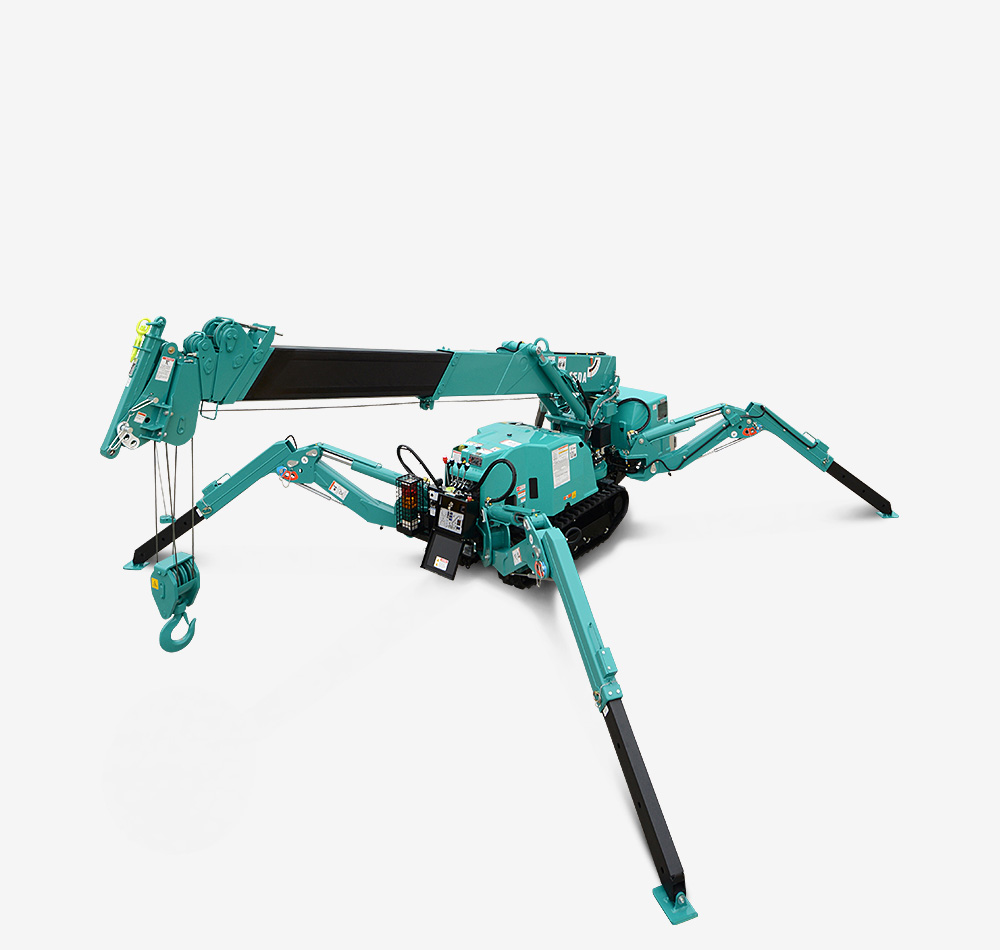

Аренда мини-кранов
пауков MAEDA
MC285-2

Макс. грузовой момент:
3,95 т × 1,0 м
(4-х кратная запасовка)

Макс. Грузоподъемность:
2,8 т × 1,4 м
(4-х кратная запасовка)

Высота подъема крюка:
8,7 м × 0,55 т
(от земли до низа крюка)

Глубина опускания крюка:
-40,4 м × 0,71 т
(1-но кратная запасовка)

Подъем Крюк-захвата:
9,6 м × 0,46 т
(Крюк-захват - Опция)

Рабочий радиус:
8,2 м × 0,15 т
(горизонтальный вылет)

Гибридный привод:
Дизель + Сеть 380 Вольт
(эл.двиг., 3P+E, 5,5 кВт)

Гусеницы:
Резиновые
(давление 0,54 кгс/см²)

Ширина и Высота крана:
75 см х 147 см
(длина крана от 2830 мм)

Собственный вес:
1960 кг без эл.двиг.
(2120 кг с эл. мотором)

Зрегистрированы в:
Ростехнадзоре
(полный пакет док-тов)

Цена аренды крана:
от по запросу руб.
(доставка отдельно)

Тех. хар-тики CAD для ППРк Нагрузки от опор Заявка на аренду

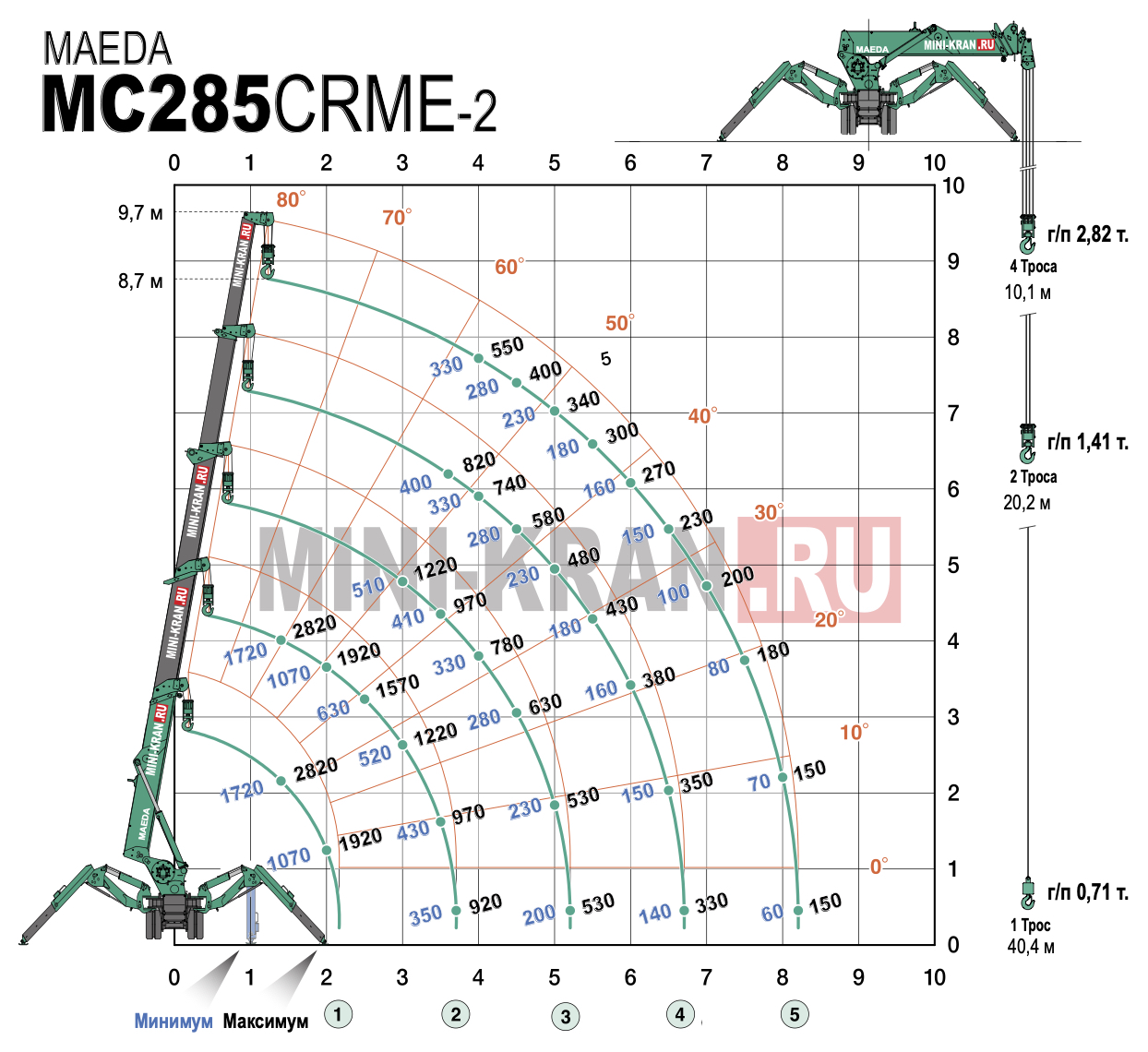

Схема грузоподъемности

Основная стрела и Лебедка

Примечание:

Схема построена БЕЗ учета собственного веса крюковой подвески.
Вес стандартной крюковой подвески (для 4 и 2 кратной запасовки) = 20 кг.
Вес опциональной крюковой подвески (для 1-но кратной запасовки) = 10 кг.
Макс. г/п при 4-х кратной запасовке = 2,82 т.
Макс. г/п при 2-х кратной запасовке = 1,42 т.
Макс. г/п при 1-но кратной запасовке = 0,71 т.

Крюк-захват г/п 850 кг (опция)

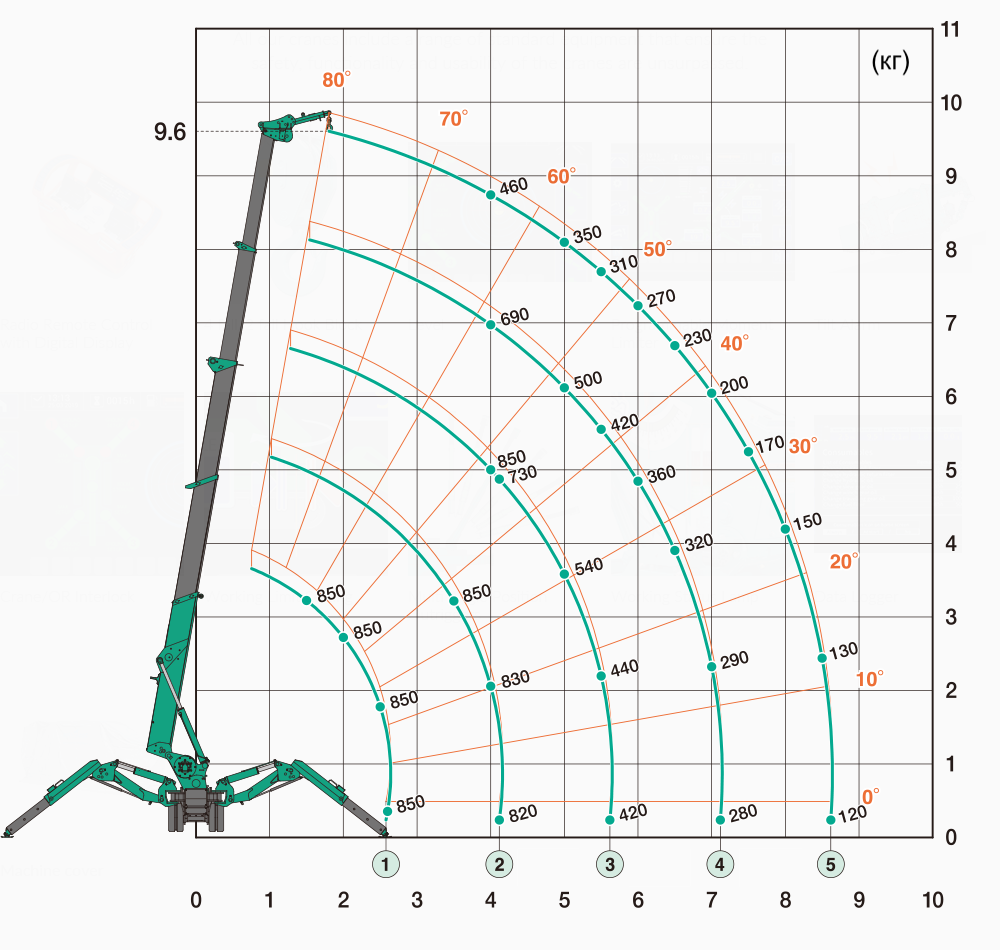

Схема грузоподъемности крана-паука MAEDA MC285С-2 с крюк-захватом

Примечание:

Крюк-захват устанавливается на оголовок стрелы.

Комплектация

Стандартная комплектация

Крюковая подвеска (4/2 запасовка)

Пузырьковый уровень (креномер)

Многофункц. Ограничитель Грузоподъемности

Сигнализация наклона корпуса

Лампа не установленных аутригеров

Трех цветный маяк рабочего состояния

Дополнительное оборудование (опции)

Гидравлическая станция от сети 380 Вольт (3P+E)

Крюк для 1-ного троса, опускание крюка -40 м

Крюк-захват на оголовок стрелы
г/п 850 кг

Дистанционное управление (по кабелю)

Технические характеристики

Наименование	Значение
Грузоподъемность	2,82 т x 1,4 м
Высота подъема крюка	8,7 м x 550 кг (от земли до низа крюка)
Высота подъема с Крюком-захватом	9,6 м x 460 кг (от земли до низа крюка) - Крюк-захват поставляется опционально
Рабочий радиус (горизонтальный вылет)	8,2 м x 150 кг
Грузовой канат	Трос из стальной проволоки IWRC 6 x Fi(29) диаметр 7 мм x длина 48 метров
Тип основной стрелы	Полностью автоматическая 5-ти секционная гидравлическая телескопическая стрела
Тип Крюка-захвата	Ручной мульти-позиционный Крюк-захват, устанавливаемый на оголовок основной стрелы - Крюк-захват поставляется опционально
Угол наклона основной стрелы	0° - 80°
Угол наклона Крюка-захвата	0° - 80° - Крюк-захват поставляется опционально
Угол поворота стрелы	360° без ограничений
Система аутригеров (выносных опор)	Четыре мультипозиционных аутригера (выносные опоры) коробчатого типа. Способ установки: разворот - вручную, телескопирование и постановка на грунт гидравлическими цилиндрами

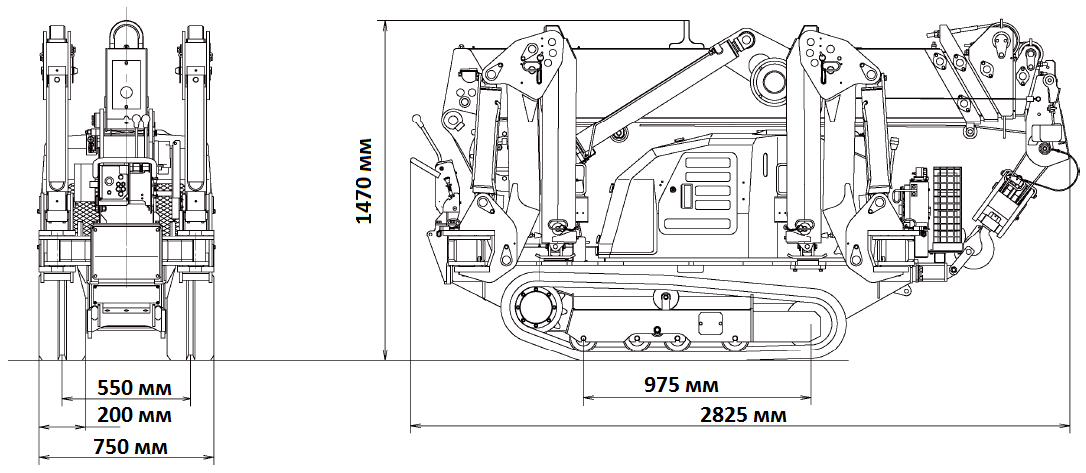

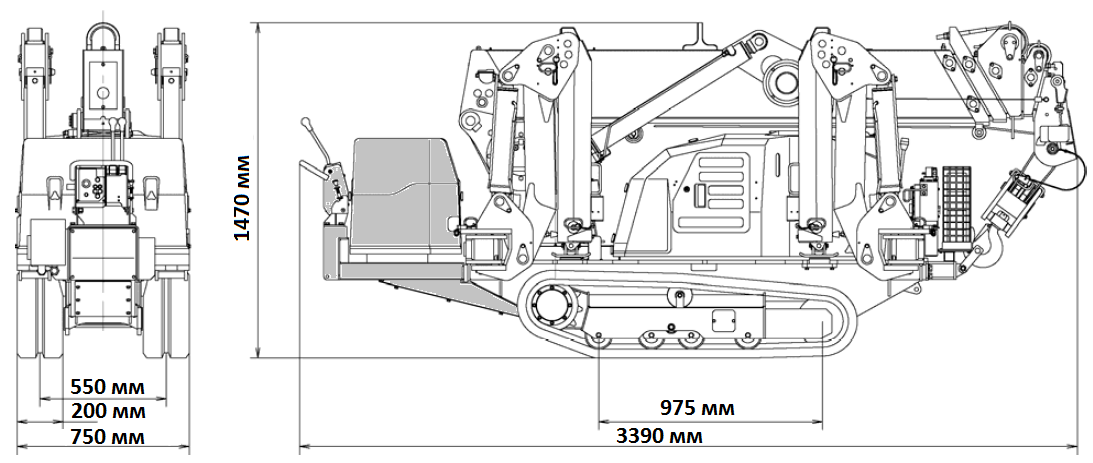

Габариты в сложенном положении (ДхШхВ)	с эл.мотором 3390 x 750 x 1470 мм без эл.мотора 2825 x 750 x 1470 мм
Габариты опорного контура аутригеров (Сбоку х Спереди х Сзади)	Максимум: 4580 x 3810 x 4530 мм Минимум: 3030 x 2000 x 2310 мм
Шасси	Гусеничное. Бесступенчатое переключение переднего и заднего хода
Гусеницы	Резиновые из черной резины (опционально доступны не маркие серые гусеницы)
Наземное пятно гусеницы	975 мм x 200 мм
Давление гусениц на грунт	без эл.мотора 0,50 кгс/см² с эл.мотором 0,54 кгс/см²
Скорость передвижения шасси	0 - 2,2 км/ч
Угол въезда	34º
Преодолеваемый подъем	20º
Модель и тип дизельного двигателя	Yanmar 2TNV70, дизельный, 2-х цилиндровый с водяным охлаждением
Мощность двигателя	7,4 кВт/2600 мин^-1
Расход топлива	1,0 - 1,9 л/час (в зависимости от скорости работы, если не глушить двигатель)
Ескость топливного бака	дизель, 12 литров
Электродвигатель	Макс. потребляемая мощность 5,5 кВт, питание от трехфазной сети 380 Вольт, установлена круглая 5-ти контактная евро вилка 32А 3P+N (используются только 4 контакта)
Система управления эл. двигателем	Инвертор, с функцией плавного пуска и экономией электроэнергии
Способ управления	с Рычагов оператора + Дистанционное (по кабелю)
Вес	с эл.мотором 2120 кг без эл.мотора 1960 кг
Доп. оборудование (поставляется опционально)	Крюк-захват г/п 850 кг, Крюковая подвеска для 1-но кратной запасовки, Немаркие (серые) резиновые гусеницы
